Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

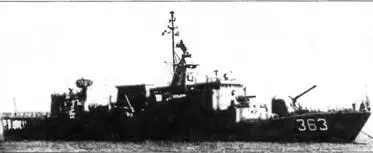

ФРЕГАТ NALA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

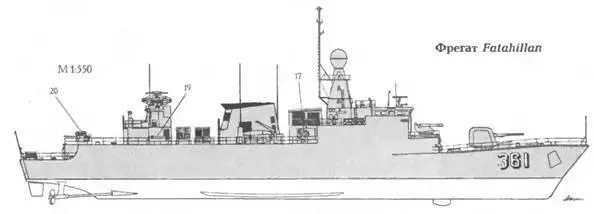

Fatahillah 361 Ф. «Wilton Fijenoot», Шельде (Нидерланды) 31.01.77 22.12.77 16.07.79

Malahayati 362 То же 28.07.77 19.06.78 21.03.80

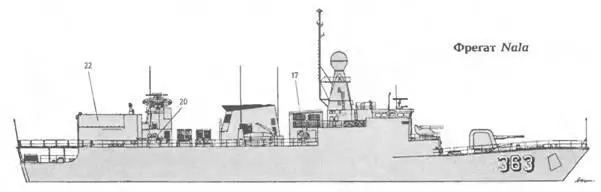

Nala 363 То же 27.01.78 11.01.79 04.08.80

Водоизмещение, т:

стандартное… 1200

полное… 1450

Главные размерения, м:

длина наибольшая…84

ширина наибольшая… 11,1

средняя осадка при полном водоизмещении… 3,3

Главная энергетическая установка:

тип… дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с…1 х ТМЗВ - 25 440

количество х тип ДД,-

- суммарная мощность, л.с…2 х 20V 956 ТВ92 - 11 070

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз… 30

Дальность плавания ходом 16 уз, мили… 4 250

Экипаж, чел. (в том числе офицеров)… 89 (11)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Exocet»

количество ПУ х направляющих (тип ПУ)… 2x2 (ТПК)

боекомплект… 4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 x 1 - 120/46 («Bofors»)

количество АУ х стволов (тип АУ)…2 x 1 -40/70 («Bofors») 1*,

1 х 1-40/70 («Bofors») 2*

резервная ОЭСУ…LIROD

количество АУ х стволов (тип АУ)… 2 х 1 - 20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32 мод.4 или ILAS 3), 3*

боекомплект…12 торпед Мк 46 мод. 5 или A244S

количество РБУ х стволов (тип РБУ)… I х 2 -375-мм «Bofors»

боекомплект… 24 РГБ «Erica» или 20 РГБ «Nelli»

Авиационное:

количество х тип вертолетов… 1 х «Wasp» 4*

оборудование ВПП…светотехническое

тип ангара… телескопический

Радиоэлектронное:

БИУС…SEWACO-RI

РЛС обнаружения ВЦ и НЦ…DA 05

РЛС навигационная…тип 1229

СУ ПКР и 120-мм АУ… WM28/61

средства РТР… UAA-1

пассивные средства РЭП

(количество ПУ х направляющих)…«Corvus» (2 х 8- 128-мм)

ГАС с подкильной антенной… PHS 32

система противоторпедной защиты…Т-Мк. 6

1* Ha Fatahillah .

2* На Malahayati и Nala

3* Кроме Nala, на котором торпедное вооружение отсутствует .

4* На Nala .

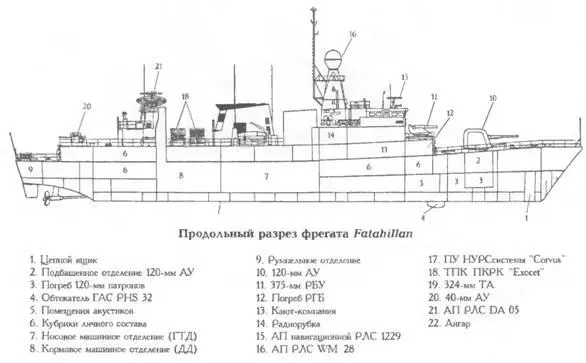

Контракт на постройку трех многоцелевых фрегатов для ВМС Индонезии с голландским консорциумом NEVESBU был заключен в августе 1975 г. Fatahillah имеет оборудование, позволяющее его использовать в качестве флагманского корабля полицейских сил. В индонезийских ВМС эти корабли классифицируются как корветы. Корпус корабля стальной, с двойным дном на большей части своей длины, которое используется в качестве топливных и масляных цистерн. ГТД, расположенная в носовом МО, связана с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД -одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.

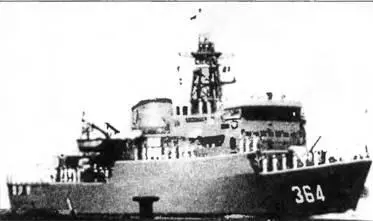

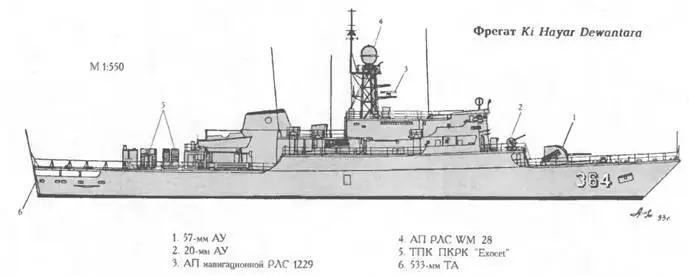

ФРЕГАТ KI HAJAR DEVANTARA

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Ki Hajar Dewantara 364 ССЗ «Split», Сплит (Югославия) 11.05.79 11.10.80 31.10.81

Водоизмещение, т:

стандартное… 1830

полное…,…2 050

Главные размерения, м:

длина наибольшая…96,7

ширина наибольшая… 11,2

средняя осадка при полном водоизмещении…4,8

Главная энергетическая установка:

тип…дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 1 х ТМЗВ -24 525

количество х тип ДД,-

- суммарная мощность, л.с…2 х 20V 956 ТВ92- 11 070

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз:
