Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

Sharm el Sheikh (б. Fahrion) F 901 Ф. «Todd Shipyards Corporations Сиэтл (США) 01.12.78 24.08.79 16.01.82 В ВМС США FFC 22

Toushka (6. Lewis B. Puller) F 906 Ф. «Todd Shipyards Corporation)), Сан-Педро (США) 23.05.79 15.03.80 17.04.82 В ВМС США FFG 23

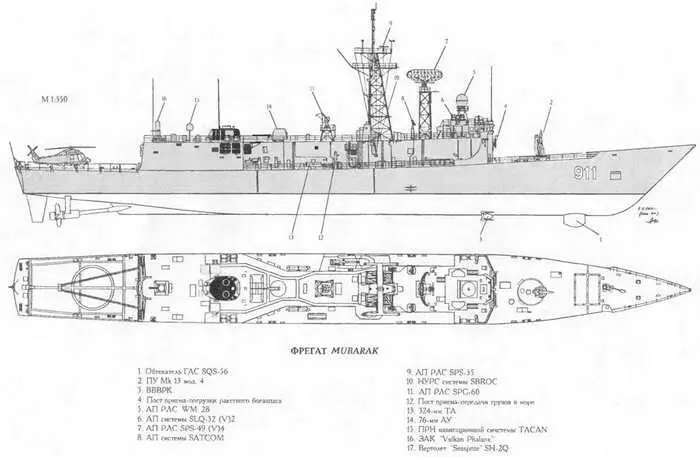

Mubarak (б. Copeland) F 911 To же 24.10.79 26.07.80 07.08.82 В ВМС США FFG 25

Taba (б. Gallery) F 916 Ф. «Bath Iron Works», Бат (США) 17.05.80 20.12.80 05.12.81 В ВМС США FFG 26

Водоизмещение, т:

стандартное… 3 045

полное… 3 638

Главные размерения, м:

длина наибольшая (по КВЛ)… 135,64 (124,4)

ширина наибольшая… 13,7

осадка при полном водоизмещении…4,52

осадка наиболее выступающей частью…7,48

Главная энергетическая установка:

тип… газотурбинная

количество х тип ГТД -

- суммарная мощность, л.с…2 х GE LM 2500 - 41 ООО

количество гребных винтов…1 ВРШ

количество ВДРК -

- суммарная мощность, л.с…2 - 650

Скорость хода, уз:

наибольшая…29

под ВДРК…4

Дальность плавания ходом 20 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)…206 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

Зенитный ракетный комплекс:

тип комплекса…«Standard SM-1»

количество ПУ х направляющих

для ЗУР и ПКР (тип ПУ)… I х 1 (Мк 13 мод.4)

боекомплект…40 ПКР RGM-84C

и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 -76/62 (Мк 75)

резервная ИК СУ…AMS Мк 12

боекомплект…450 выстрелов

количество АУ х стволов (тип АУ)…1 х 1 - 20-мм

(Мк 15 «Vulcan Phalanx»)

боекомплект…3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3 -324-мм (Мк 32 мод.5)

боекомплект (вместе с вертолетным)…24 торпеды Мк 46 мод.5

СУ… Мк 309 мод. 1

Авиационное:

количество х тип вертолетов… 2 х «Seasprite» SH - 2G

системы LAMPS I

оборудование ВПП…светотехническое, система

принудительной посадки RAST

тип ангара… палубный

Радиоэлектронное:

БИУС…NTDS с системой Link 11, SАТСОМ

РЛС обнаружения ВЦ…SPS-49 (V) 4

РЛС обнаружения НЦ и навигации… SPS-55

РЛС навигационная…«Furuno»

система целеуказания… WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ…Мк 92 мод. 2

с РЛС WM 28 (для ПКР и АУ) и РЛС SPG-60 (для ЗРК)

ПРИ системы ТАСAN…URN-25

комплекс РЭБ…SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с подкильной антенной…SQS-56

система противоторпедной защиты…Т-Мк 6 «Fanfare», SLQ-25 «Nixie»

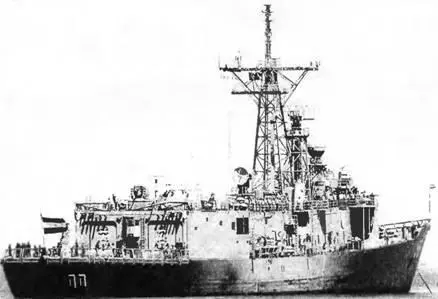

Mubarak был передан 18 сентября 1996 г., Taba- 28 сентября 1996 г., Sharm el Sheikh - 31 марта 1998 г., а Toushka-30 сентября 1998 г. Первые два корабля пришли в Египет в середине 1997 г., третий -в конце 1998 г., а четвертый-в 1999 г. Перед переходом фрегаты прошли капитальный ремонт с модернизацией радиоэлектронного вооружения.

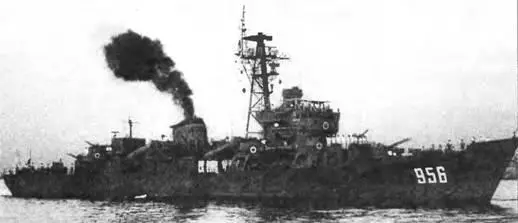

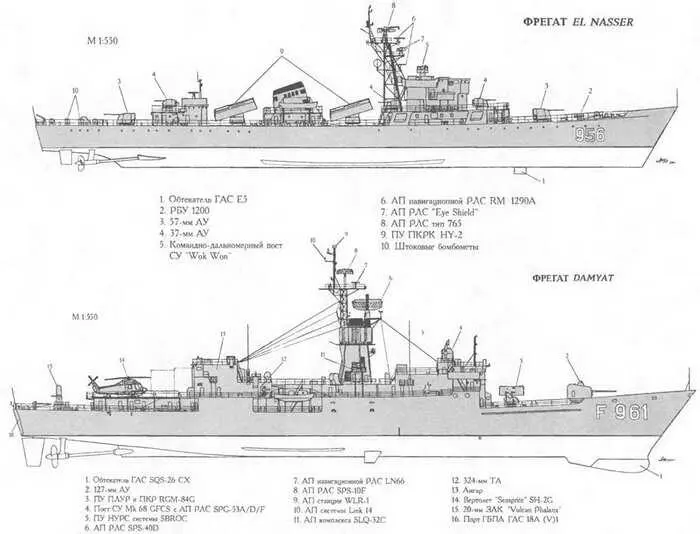

ФРЕГАТ EL NASSER

Название № Завод- строитель Передача из состава ВМС КНР Вступление в состав ВМС Египта

Najim Al Zaffer 951 «Hutong»(Шанхай Сентябрь 1984 г. 27.10.84

El Nasser 956 То же Март 1985 г 16.04.85

Водоизмещение, т:

стандартное… 1425

полное…,… 1702

Главные размерения, м:

длина наибольшая… 103,2

ширина наибольшая… 10,8

осадка при полном водоизмещении…3,1

Главная энергетическая установка:

тип…дизельная

количество х тип ДД -

- суммарная мощность, л.с…2 х 12Е 390- 14 400

количество гребных винтов…•…2 ВРШ

Скорость хода наибольшая, уз…26

Дальность плавания ходом 15 уз, мили 4 000

Экипаж, чел. 195 Вооружение

Комплекс противокорабельных ракет:

тип комплекса…HY - 2

количество ПУ х направляющих (тип ПУ)…2x2 (ангар)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 2 x 2 57/70

количество АУ х стволов (тип АУ)… 6x2 37/63 (В- 11М)

CY…«Wok Won» (тип 752А)

Противолодочное:

количество РБУ ‹стволов (тип РБУ)… 2 х 5-252-мм (РБУ 1200)

штоковые бомбометы…4

Минное:

количество мин… 60 (БМБ -2)

Радиоэлектронное:

РЛС обнаружения ВЦ…тип 765

РЛС обнаружения НЦ… «Еуе Shield»

РЛС обнаружения НЦ и УО… «Square Tie»

РЛС УО…«Fog Lamp»

РЛС навигационная…RM 1290А

Средства РЭБ «SpA Beta» или «Triton» I АС с подкильной антенной.… Е 5

Представляют собой экспортную модификацию 2-й подсерии китайских фрегатов типа Jianghu I (тип 053). 27 кораблей этого типа находятся в составе ВМС КНР (см. соответствующий раздел справочника) и один -в составе ВМС Бангладеш. Фрегаты, переданные Египту, являются соответственно 17-м и 18-м кораблями серии Согласно планам модернизации, утвержденным еще в 1994 г., на кораблях должны были быть установлены БИУС, оптоэлектронная система управления огнем «Naja» и ВПП. За счет демонтажа кормовых надстроек и 57-мм артиллерийской установки предполагалось обеспечить базирование вертолета типа SH-2G «Seasprite». Однако эти работы даже не начинались.
