Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

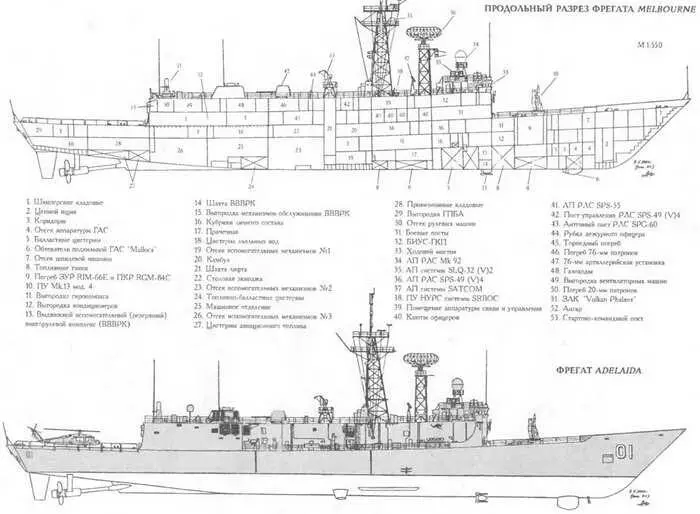

ФРЕГАТ DARV1N

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Adelaide (б FFG 17) 01 Ф. «Todd Pacific Corporation)), Сиэтл (США) 29.07.77 21.06.78 15.11.80

Canberra (б. FFG 18) 02 То же 01.03.78 01.12.78 21.03.81

Sydney (б. FFG 35) 03 То же 16.01.80 26.09.80 29.01.83

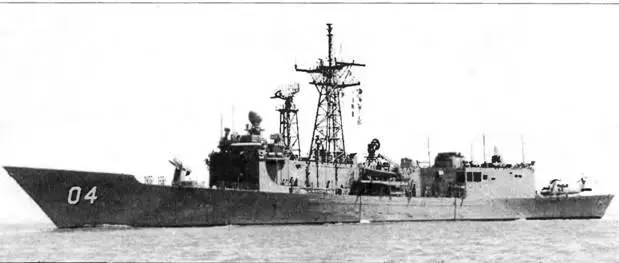

Darwin (б. FFG 44) 04 То же 03.07.81 26.03.82 21.07.84

Melbourne 05 Ф. «Australian Marine Eng. (Consolidated)», Вильямстаун (Австралия) 12.07.85 05.05.89 15.02.92

Newcastle Об То же 21.07.89 21.02.92 11.12.93

Водоизмещение, т:

стандартное…3 075

полное… 4 090

Главные размерения, м:

длина наибольшая (по КВЛ)… 138,1 (124,4)

ширина наибольшая… 13,7

осадка при полном водоизмещении… 4,52

осадка наиболее выступающей частью… 7,48

Главная энергетическая установка:

тип…газотурбинная

количество х тип ГТД- суммарная мощность, л.с…2 х GE LM 2500 - 41 ООО

количество гребных винтов… 1 ВРШ

количество ВДРК - суммарная мощность, л.с… 2 - 650

Скорость хода, уз:

наибольшая…,…29

под ВДРК… 4

Дальность плавания ходом 20 уз, мили… 4 500

Экипаж, чел. (в том числе офицеров)… 184 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Harpoon»

Зенитный ракетный комплекс:

тип комплекса… «Standard SM-1»

количество ПУ х направляющих

для ЗУР и ПКР (тип ПУ)… 1 х 1 (Мк 13 мод.4)

боекомплект…40 ПКР RGM-84C и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 1 -76/62 (Мк 75)

резервная ИК СУ…AMS Мк 12

боекомплект… 450 выстрелов

количество АУ х стволов (тип АУ)… 1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)

боекомплект… 3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32 мод.5)

боекомплект (с вертолетным)…24 торпеды Мк 46 мод.5

СУ…Мк 309 мод.1

Авиационное.

количество х тип вертолетов…2 х «Seahawk» SH-60B системы LAMPS III

оборудование ВПП… светотехническое, система RAST

тип ангара…палубный

Радиоэлектронное:

БИУС…NCDS или NTDS с системой Link 11, SATCOM

РЛС обнаружения ВЦ…SPS-49 (V) 4 или SPS-49 (V) 5

РЛС обнаружения НЦ и навигации…SPS-55

РЛС навигационная…тип 975

система целеуказания…WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ…Мк 92 мод.2 с РЛС WM 28 (для ПКР и АУ)

и с РЛС AN/SPG-60 (для ЗРК)

комплекс РЭБ… SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной…SQS-56, «Mulloca» 1*

ГАС с ГПБА… «Kariwara»

система противоторпедной защиты…SLQ-25 «Nixie»

1* На Melbourne и Newcastle .

Контракт на постройку в США четырех фрегатов был заключен в августе 1977 г. Все они сначала закладывались для ВМС США Изначально, за исключением Darwin, на них размещались два вертолета ‹(Seasprite» (SH-2) системы LAMPS I. Adelaide (с 11.89 по 12.90), Canberra (с 11.91 по 12.92) и Sydney (с 02.89 по 03.90) прошли модернизацию в Вильямстауне. В ходе ее удлинили надводную часть корпуса в кормовой оконечности на 2,5 м, смонтировали систему RAST и успокоители качки в виде бортовых рулей, после чего на фрегатах могли базироваться два вертолета «Seahawk» (SH-60B) системы LAMPS III. Заменили ГАС AN/BOR-18 на «Kariwara». Darwin прошел аналогичную модернизацию еще в ходе постройки. В 1981 г, Австралия приняла решение о постройке еще шести таких кораблей на отечественных верфях по американской лицензии с учетом размещения вертолетов системы LAMPS III, но заказала только Melbourne и Newcastle, предпочтя более дешевые фрегаты концепции МЕКО. Canberra первым из кораблей австралийских ВМС провел стрельбу ПКР «Harpoon» - по корпусу американского эсминца Stoddard (DD 566). Выпущенная с дистанции 40 миль ракета успешно поразила цель. Запас топлива -567 т, запас авиационного топлива-64 т. Программа модернизации кораблей данного типа рассчитана на 2001-2005 гг. и предусматривает установку ВПУ Мк 41 для ЗУР ESSM, систем РЭБ «Apecs III», системы связи Link 16, ГАС миноискания и СУ О Мк 92 мод. 12. На 2001 г. на одном из фрегатов запланированы испытания активно-пассивных низкочастотных ГАС.
