Hannover) сумели изготовить только 384 машины Своего пика производство достигло в январе 1945 года когда заводские цехи покинули 72 боевых машины. Некоторые источники сообщают о 413 или 417 самоходках, и даже о 425, выпущенных до мая 1945 года. Но дело в том, что немецкая статистика выпуска боевых машин заканчивается серединой марта 1945-го и о количестве «ягдпантер» изготовленных позже ничего определенного утверждать нельзя, тем более, что оба завода подвергались жестоким ударам американской авиации.

«Ягдпантера» представляла собой самоходно-артиллерийскую установку с передним расположением неподвижной броневой рубки. Корпус САУ характеризовался большим наклоном броневых листов, как лобового ( 55° к вертикали), так и бортовых (30° к вертикали). Даже крыша рубки имела небольшой угол наклона. Снарядостойкость верхнего лобового листа незначительно снижалась только щелью смотрового прибора механика-водителя и амбразурой курсового пулемета. Все люки для посадки и высадки членов экипажа находились на крыше рубки. Особенностью конструкции САУ было то. что рубка представляла собой единое целое с корпусом, а не крепилась к нему болтами или сваркой, как у большинства германских самоходок.

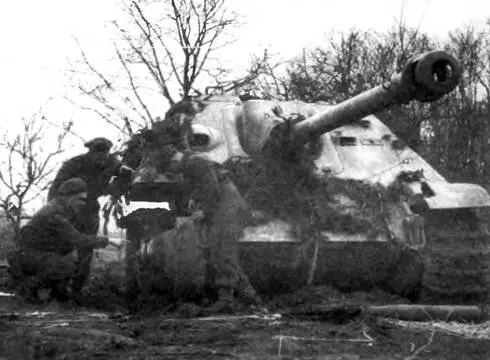

Английские танкисты осматривают «Ягдпантеру», подорвавшуюся на мине. Германия, март 1945 года.

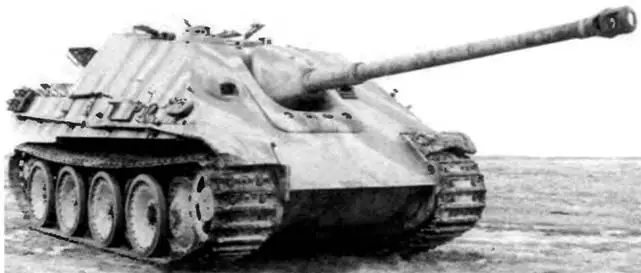

«Ягдпантера» позднего выпуска в трехцветном камуфляже из вертикальных полос, характерном для 1945 года.

В лобовом листе корпуса в массивной литой маске типа Saukopf устанавливалась пушка 8,8 cm РАК 43/3 L/71 (либо РАК 43/4 L/71) калибра 88 мм. Длина ствола орудия вместе с двухкамерным дульным тормозом составляла 6686 мм, масса 2200 кг Угол горизонтального наведения пушки - ±1 Г, угол возвышения + 14°. склонения-8°. В боекомплект пушки входили 57 унитарных выстрелов с бронебойными, бронебойно-подкалиберными, осколочно-фугасными и кумулятивными снарядами. Начальная скорость бронебойного снаряда PzGr. 39/43 массой 10,16 кг (масса выстрела - 23,4 кг) составляла 1000 м/с. На дистанции 1000 м он пробивал 165-мм броню. Бронебойно-подкалиберный снаряд PzGr. 40/43 с вольфрамовым сердечником имел начальную скорость 1130 м/с и на тон же дистанции пробивал 193-мм броню. Максимальная дальность выстрела - 9350 м, высота линии огня 1960 мм. скорострельность 6 - 8 выстрелов в минуту.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирноготипа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки -винтового типа. В распоряжении наводчика имелся перископический прицел Sfl ZFla.

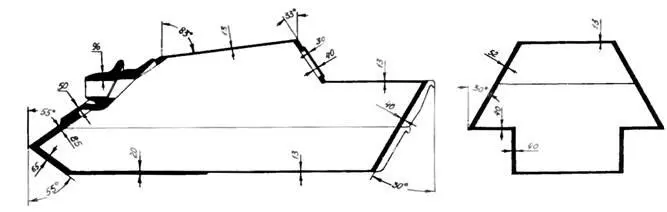

Схема бронирования самоходной установки «Ягдпантера».

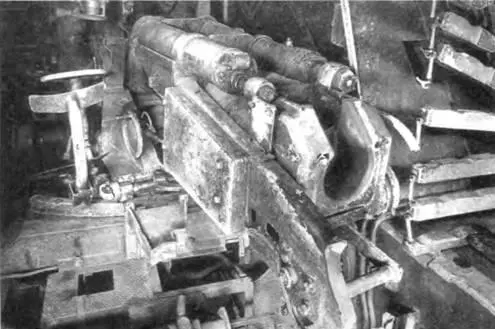

Казенная часть и станок 88-мм пушки в рубке «Ягдпантеры».

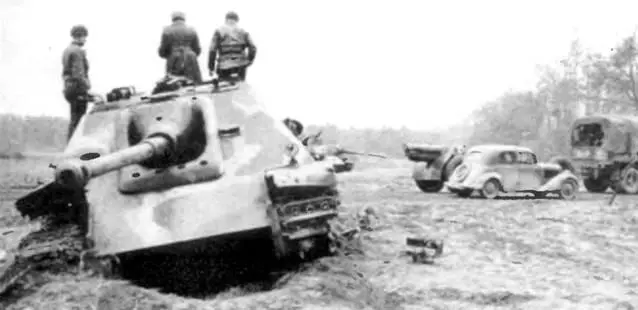

«Ягдпантера», подбитая в боях у озера Балатон. Венгрия, март 1945 года.

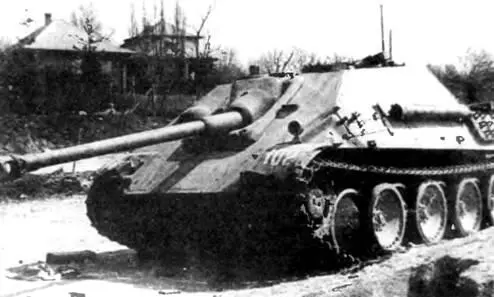

«Ягдпантера* позднего выпуска, подбитая на подступах к Кенигсбергу. Весна 1945 года.

Вспомогательное вооружение «Ягдпантеры» состояло из пулемета MG 34, установленного справа от пушки в шаровой установке. Боекомплект пулемета - 1200 патронов. В распоряжении экипажа имелись два пистолета-пулемета МР-40 с боекомплектом 384 патрона.

Нижняя и кормовая части корпуса, двигатель, трансмиссия и ходовая часть заимствованы у танка «Пантера» Ausf.G.

В процессе серийного производства в конструкцию машины вносились изменения, правда незначительные. В частности, менялись окантовка пушечной амбразуры, количество перископов и соответственно смотровых щелей у механика-водителя. Бинокулярный прицел заменили на монокулярный. С лета 1944 года пушка вместо ствола-моноблока получила составной ствол, что облегчало ее демонтаж. Тогда же на крыше рубки разместили три гнезда для крепления 2-т подъемного крана. В крыше рубки установили «устройство ближнего боя» - 90-мм мортирку NbK 39 для стрельбы осколочными и дымовыми гранатами (в боекомплект их входило 16 штук). В сентябре 1944 года машины перестали покрывать циммеритом В октябре 1944 на «Ягдпантере» появилась' новая маска пушки, крепившаяся к лобовой броне восемью болтами. Выхлопные трубы оснастили листовыми пламегасителями (Flammvernichter). САУ поздних выпусков имели дополнительный вентилятор, размешенный в передней части крыши боевого отделения.-
