Проектирование «изделия У» велось с ноября 1955 г. по август следующего. В мае 1956 г. состоялась защита эскизного проекта, а в сентябре был построен макет самолета. Работу над новым лайнером возглавили А.В. Болбот и А.Я. Белолипецкий, ведущим конструктором назначили Н.С. Трунченкова. а затем, с ноября 1960 г. – A.M. Кондратьева. Аэродинамическую компоновку «десятки» выполняла бригада аэродинамики во главе с Е.Л. Смелянским из отдела изысканий и проектирования (начальник А.А. Барин), Бригадой общих видов руководил Н.А. Нечаев, прочности – Е.А. Шахатуни, фюзеляжа – С.Д. Ельмесьев, крыла – А.А. Батумов. Разработку конструкции шасси возглавлял Н.П. Смирнов, гидравлических систем – A.M. Кондратьев, электрооборудования – И.А. Пашинин и М.С. Гальперин, радиооборудования – В А. Данильченко. Компоновку силовой установки и ее увязку с многочисленными самолетными системами осуществлял отдел под руководством В.Г. Анисенко. Все пассажирское оборудование Ан-10, включая кресла, разрабатывала специально организованная бригада во главе с Н.А. Погореловым. Обладая художественным вку-сом, этот конструктор уделил внимание не только комфорту, но и красоте оформления пассажирских салонов Ан-10.

Несмотря на то, что создаваемый самолет был пассажирским, его аэродинамическая схема, поперечное сечение фюзеляжа, основные проектные параметры крыла, оперения и шасси определялись, преимущественно исходя из военно-транспортного назначения его близнеца Ан-12. И хотя для пассажирского самолета как такового подобная методология сулит мало хорошего, в случае с Ан-10/12 ее можно признать оправданной. Ведь при тогдашнем развитии аэродромной сети в СССР как пассажирский, так и транспортный варианты должны были эксплуатироваться с одинаково коротких, относительно малоподготовленных, а зачастую и вовсе грунтовых ВПП. Для таких условий эксплуатации многие особенности Ан-10 подходили практически идеально. В первую очередь это касается расположения крыла на верху фюзеляжа. «С тех пор, как профессор Юнкерс создал F13 (в 1919 г. – Прим. авт.), – писал Антонов в журнале «Гражданская авиация», № 5*1958, – в строительстве пассажирских воздушных кораблей господствует схема низкоплана, "Почему же мы отошли от установившейся «традиции» и избрали для своего самолета другую схему?"

На низкоплане, рассуждал Антонов, имея ввиду, вероятно Ил-18, мотогондолы приходится размещать над крылом, а на высокоплане можно разместить под ним. Это дало возможность повысить общее аэродинамическое качество самолета и при равных полетных массах снизить расход топлива. Кроме того, высокое расположение двигателей позволило удалить воздухозаборники и лопасти винтов на значительное расстояние от земли, благодаря чему вероятность их повреждения частицами грунта и посторонними предметами резко понизилась. Соответственно повысилась долговечность и надежность силовой установки, а также безопасность полетов с плохих аэродромов.Слабооборудованные аэропорты областных центров отличались еще одной особенностью: пассажиры там зачастую проходили по перрону к самолету пешком, образуя плохо управляемую группу. Но даже самым недисциплинированным из них не грозила опасность попасть под вращавшиеся винты Ан-10, т.к. законцовки лопастей проходили на высоте 1,9-2.1 м от бетона. А различные автомашины могли свободно проехать под крылом, что позволило более плотно располагать самолеты на стоянках.

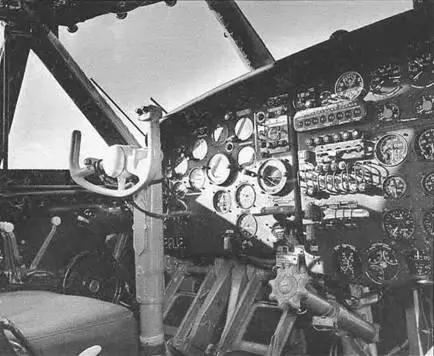

Кабина экипажа Ан-10, слева – рабочее место командира

Передняя опора шасси

Схема высокоплана обладает и другими преимуществами, позволяющими сделать самолет проще и дешевле в изготовлении и обслуживании. В частности, благодаря тому, что при выпуске закрылков на высокоплане горизонтальное оперение попадает в более скошенный поток, чем на низкоплане, на нем развивается большая сила, которая в значительной мере компенсирует связанное с выпуском закрылков возрастание пикирующего момента. Это позволяет сделать систему управления самолетом менее сложной.
