В. Газенко - Бронетранспортеры и бронемашины россии

Разработан в НАТИ в 1937 году на базе опытного полугусеничного грузового автомобиля НАТИ-3 (в серии -

ГАЗ-60). В том же году он был принят на вооружение и некоторое время выпускался небольшими партиями. Бронеавтомобиль использовался во время войны с Финляндией в качестве артиллерийского тягача.

Бронемашина боевой массой 4,6 т имела 50-сильный двигатель М-1 и развивала скорость до 37 км/ч. Она обладала достаточно хорошей проходимостью и могла преодолевать подъемы до 32 . Гусеничный движитель состоял из двух балансирных тележек с резинометаллическими лентами. Каждая тележка имела направляющее и ведущее колеса, четыре опорных катка. Бронелисты толщиной до 6 мм соединялись сваркой. Вооружение - один пулемет ДТ во вращающейся башне от бронеавтомобиля БА-20. Машины оборудовались радиостанциями 71 -ТК-1 с поручневой антенной, охватывающей корпус. Из-за слабого бронирования и вооружения БА-30 в войсках практически использовались не по своему прямому предназначению, а в качестве тягачей.

***

Модификация легкого бронеавтомобиля ФАИ для движения по нормальной рельсовой колее. Металлические бандажи-скаты с ребордами надевались поверх шин основных колес силами экипажа, на что требовалось около 30 минут. При движении по рельсам рулевое управление стопорилось в среднем положении. Боевая масса - 1,9 т, боекомплект пулемета увеличен до 2520 патронов. В остальном конструкция машины не претерпела изменений. На железнодорожном ходу ФАИ-ЖД развивал скорость до 80 км/ч, но скорость заднего хода составляла всего 24 км/ч, что являлось весьма существенным недостатком при движении по рельсам.

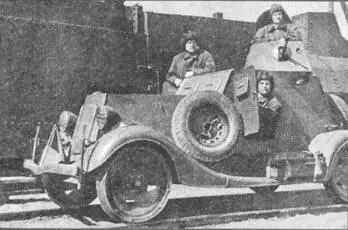

Бронеавтомобиль БА-20ЖД

На вооружение принят в 1933 году, некоторое количество бронеавтомобилей этой модификации входило в штат бронепоездов.

В 1936 году создан вариант БА-20 для движения по железной дороге для выполнения разведывательных функций при бронепоездах. Для движения по рельсам колеса бронеавтомобиля заменялись стальными дисками с ребордами за 30 минут экипажем машины, рулевое управление закреплялось в нейтральном положении. Снятые колеса закреплялись снаружи бронекорпуса, по бокам и на заднем бронелисте. БА-20ЖД при боевой массе 2,78 т развивал по железной дороге скорость 80 км/ч, запас хода 430-450 км.

Бронеавтомобиль для движения по железной дороге аналогичной конструкции, но на базе модернизированной машины БА-20М.

Построен на Выксинском заводе и испытывался в декабре 1942 года. Конструкция аналогична БА-20ЖД с заменой штатных колес на металлические с ребордами для движения по рельсам. Опытный экземпляр.

Бронеавтомобиль с оригинальным железнодорожным ходом, разработанный в начале 1943 года на Горьковском автозаводе. Спереди и сзади машина имела подъемные рамы с попарно расположенными металлическими роликами с ребордами, которые прижимаются к рельсам, препятствуя сходу броневика с них. Для того чтобы сойти с колеи, было достаточно поднять ролики. Движителями служили основные колеса бронеавтомобиля. Примененный в передаче механизм реверса позволял получить одинаковые скорости переднего и заднего хода. Опытный образец.

Опытный двухбашенный бронеавтомобиль (броне-автодрезина) на шасси автомобиля «Форд-АА», изготовленный в 1931 году. Послужил прототипом при создании плавающего бронеавтомобиля БАД-2. Более подробных сведений об этой машине автор не нашел.

Опытный образец был изготовлен в 1935 году. Для движения по рельсам на колеса надевались металлические бандажи с ребордами. Машина боевой массой 5,9 т передвигалась по железной дороге со скоростью 55 км/ч, запас хода - 110-150 км. Выпускались небольшой серией, входили в штат бронепоездов.

Железнодорожные бронеавтомобили БА-10ЖД выпускались в небольших количествах для бронепоездных частей. Они имели съемные бандажи и гидравлический подъемник в днище для перехода сжелезнодорожного на обычный ход и обратно.

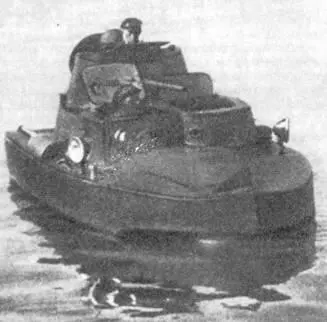

Плавающий бронеавтомобиль БАД-2
