Оскар Паркc - Линкоры Британской империи 2 Время проб и ошибок

Установив основные требования для "Глаттона", Совет избрал в качестве основы для его конструкции большой американский монитор "Диктатор", к которому добавлялся бруствер для доведения выходов люков и шахт до требуемой высоты над ватерлинией. Главный строитель совершенно ясно понимал, что этот крайне разрекламированный американский плавучий форт с огромной башней и её 15" орудиями на корпусе-плоту совершенно не подходит для службы в британских водах, но милорды Адмиралтейства и не собирались обсуждать с ним этот план. Рида, таким образом, можно считать свободным от позора за создание "Глаттона", хотя этот безобразный маленький корабль получил широкую известность, вызванную курьезным и почти нежным интересом к нему, которая весьма отличалась от интереса к любому другому боевому кораблю.

Вместе с кораблями класса "Циклоп", закладка которых состоялась через пару лет, "Глаттон" получил известность как корабль с самым низким на флоте надводным бортом. Номинально его высота на миделе должна была составлять 0,9 м и 1,4 м в оконечностях при осадке 5,8 м, но подразумевалось, что перед вступлением в бой в специальные цистерны будет приниматься 320 т воды (в обычное время эти объёмы должны были служить в качестве угольных ям), что увеличивало его осадку ещё на 0,3 м. Здесь мы получаем классический пример "низкобортного" заблуждения и смехотворного приёма, к которому прибегли – корабль выходил в море всего с 240 т угля на борту, и всё это только для того, чтобы его запасные угольные ямы оставались пустыми и готовыми к затоплению! В своей критике его конструкции Комитет по проектам правильно указал, что в подобных условиях "Глаттон" стал бы неуправляем и опасен на крупной волне.

Вооружение

Два 25-тонных 12" орудия, высота осей которых над ватерлинией составляла 3,6 м, вели огонь из башни, защищенной бронёй в 305 мм, в лобовой части толщина плит возрастала до 356 мм. Изначально предполагалось сообщить орудиям круговой сектор обстрела, и надстройку для этого выполнили настолько узкой, что её ширина позволяла любому из орудий быть наведённому прямо в корму. Инспектор заявлял по этому поводу: "Нет на горизонте точки, в которую не могло бы быть наведено хотя бы одно из башенных орудий. Это важное обстоятельство никогда ранее не было свойственно ни одному однобашенному кораблю, и получено здесь лишь путём тщательного проектирования и расчёта". Никаких данных относительно степени влияния дульных газов на надстройку "Глаттона" при стрельбе его орудий прямо по корме не сохранилось, однако французы несколькими годами позже на своих кораблях класса "Темпет" решились на подобное же решение – вероятно полагая, что огонь по корме будет осуществляться только при бое на отходе, когда вопрос повреждения собственных надстроек от сотрясения уже не будет иметь значения.

Внутри башни проходила вертикальная труба, где на специальной площадке находился офицер, управляющий в бою стрельбой; его голова возвышалась над крышей башни и защищалась бронированным колпаком со смотровыми щелями.

Броня

"Глаттон" выделялся как корабль, несущий наиболее мощную для своего времени защиту, вес её составлял 35% от водоизмещения корабля. Пояс по ватерлинии высотой 1,98 м в верхней его половине имел толщину 305 мм на 460мм тиковой подкладке, а в нижней половине – 254 мм на 530мм подкладке. Вся эта броня вместе с подкладкой шла поверх бортовой обшивки из двух слоев по 25 мм. За 10,5 м от форштевня корпус ниже поясной брони перегораживался поперечной переборкой (траверзом), защищавшем погреба боезапаса – конструктивное нововведение, повторенное на нескольких последующих кораблях.

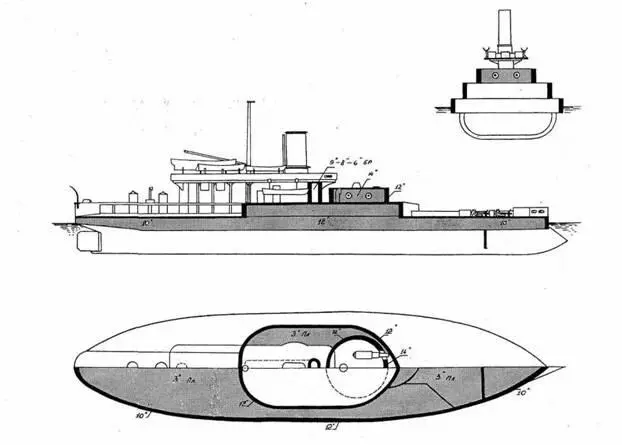

«Глаттон». Схема распределения бронирования

Броневой бруствер в середине корпуса прикрывал основания башен, дымоходы, сходные люки и вентиляционные шахты. Высота его равнялась 1,98 м, толщина брони 305 мм, а толщина перекрывающей палубы 38 мм. Поскольку вследствие низкого надводного борта требовалась специальная защита палубы от навесного огня, верхняя палуба бронировалась 76мм плитами, покрытыми слоем дерева в 150 мм – вся эта конструкция имела вес 608 т, а её площадь составляла 1054 м . Для сохранения принципа остойчивости низкого мониторного корпуса на волнении за счёт стабилизирующего действия перекатывающихся через него волн бруствер не довели до бортов, хотя Комитет по проектам считал, что при добавлении лёгких надстроек вдоль бортов корабль стал бы более удобен для команды и более безопасен на волне. Однако эти надстройки, хотя и указанные на нескольких чертежах, на деле так никогда и не установили.
