Оскар Паркc - Линкоры Британской империи 2 Время проб и ошибок

Хотя и на 1000 т меньший по водоизмещению чем "Александра", "Темерер" обладал практически такой же суммарной плотностью огня по всем направлениям, однако точность его была. намного выше, а свобода корабля в выборе дистанции боя – больше.

"Александра"

"Темерер"

По носу:

2 11" 25-тонных, 2 10" 18-тонных (861 кг)

3 11" 25-тонных (739 кг)

По борту:

1 11" 25-тонное, 5 10" 18-тонных (1167 кг)

2 11" 25-тонных, 2 10" 18-тонных (861 кг)

По корме:

2 10"18-тонных(368кг)

1 11" 25-тонное (246 кг)

Броня

"Темерер" стал последним из спроектированных и построенных для Королевского флота кораблей с полным поясом по ватерлинии перед тем, как это решение на целых 20 лет ушло из конструкции британских линкоров. Весьма любопытно, что во всех справочниках и руководствах ему приписывается толщина пояса 279 мм в середине корпуса и 254 мм в носу и корме – чрезвычайно расточительный по толщине "кушак" для оконечностей. На самом деле 279мм броня утончалась по направлению от середины корпуса к штевням сначала до 229 мм, а затем до 152 мм (в носу) и 140 мм (в корме), а внизу у тарана толщина его уменьшалась до 76 мм. Защита носового погреба боезапаса возлагалась на бортовой пояс, в то время как для защиты кормового предусматривался 125мм поперечный траверз под кормовым барбетом ниже ватерлинии. Броня батареи имела 125мм толщину (разделительная переборка 125 мм): этим и ограничивалась защита корабля между верхней и нижней палубами. Пояс перекрывался 38мм палубой, а в пределах центральной батареи горизонтальная защита была вынесена в уровень верхней палубы, прикрывая орудия сверху. Толщина брони обоих барбетов не была одинаковой – носовой защищался плитами в 254 мм, кормовой только 203 мм, оба имели бронированные шахты подачи боезапаса.

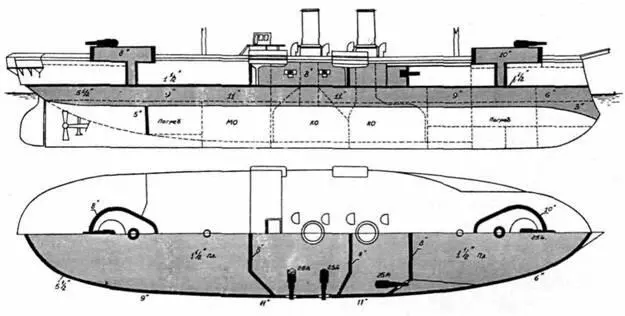

«Теммерер». Схема распределения бронирования

Механическая установка

Машины, как и на "Александре", были вертикальными типа компаунд, но за недостатком места конструкция их была двухцилиндровой (диаметр цилиндра высокого давления 1778 мм, низкого 2896 мм). Впервые были применены в качестве конструктивного материала только кованое железо, бронза и сталь, вместо исключительно литого железа, как прежде, и в своё время машинные отделения "Темерера" были предметом устойчивого интереса.

Продольная переборка по диаметральной плоскости, а также поперечная переборка подразделяли котельную группу на четыре отделения по три котла в каждом; их рабочее давление равнялось 4,2 атм, но испытывались они на давление 8,4 атм.

С неполным запасом топлива и расходных материалов на борту, корабль на мерной миле в Стоукс Бей при мощности 7697 индикаторных л.с. развил ход в 14,65 уз. Расход топлива при этом составил 1,13 кг/л.с. в час, что оказалось весьма неплохим результатом, особенно принимая во внимание тот факт, что топки котлов на испытаниях заполнялись углем до предела, без учёта соображений его экономии. Во время 12-часового пробега в открытом море на полную мощность средняя скорость составила 13-14 уз, а на спокойной воде ход иногда получался даже выше.

В отличие от "Александры" он был оснащён двухлопастными винтами Гриффита, показавшими превосходные результаты по сравнению с четырехлопастными при той же мощности, причём при движении корабля под парусами они оказывали гораздо меньшее сопротивление. В качестве вспомогательных механизмов на нём были установлены паровая рулевая машина и паровой шпиль, ещё 28 двигателей обслуживали насосы, систему вентиляции и лебёдки подачи боезапаса. В полном грузу с 620 т угля "Темерер" с его машинами-компаунд мог пройти расстояние почти в два раза большее, чем прежние броненосцы с такими же размерениями, поэтому фактически в парусном вооружении он не нуждался. Однако сила традиций на флоте была ещё столь значительной, что в состав проекта включили полное парусное вооружение, а его тип стал второй отличительной особенностью "Темерера", прозванного "Большим бригом".

Оснастка

От бизань-мачты пришлось отказаться для того, чтобы она не мешала ведению огня из орудия в кормовом барбете, поэтому корабль получил оснастку брига, где оба барбета располагались снаружи от его обеих мачт. Причём общая площадь парусов при этом соответствовала прежнему стандарту для корабля подобных размеров, так что "Темерер" стал самым большим судном изо всех, которые когда-либо несли наибольшее количество парусов на двух мачтах. По высоте клотика грот-мачты над палубой (51,5 м) он уступал только "Уорриору", "Блэк Принсу" и "Ахиллесу" (у всех трёх – 53,3 м), а также "Геркулесу" (53,9 м), однако длиной реев он превосходил их всех. Его фока- и грот-реи имели длину 35 м, что было на 2,4 метра больше чем грот-рей "Виктории", на 0,3 м больше чем грот-рей "Мальборо" и на 1,8 м больше чем у группы "Уорриора", и остались самыми большими изо всех грот-реев, которыми когда-либо оснащался любой британский корабль. Длина его марса-реев (23,8 м) и брам-реев равнялась длине аналогичных грот-реев "Мальборо", и они на 1,2 м превышали длину самых длинных реев на всём Королевском флоте. Его фок стал самим большим изо всех парусов, когда-либо сшитых в парусном цейхгаузе Адмиралтейства (474 м2, вес 2 тонны), трисель грот-мачты площадью 297 м2 также оказался самым большим из гафельных парусов.
