Несмотря на всё это, "Дредноут" всегда будет рассматриваться как корабль Рида. Базовая концепция этого типа принадлежала Риду и последующие изменения улучшили её, но не изменили до категорий продукции Барнаби. Он стал последним из "истинных броненосцев", имеющих почти полностью закрытый бронёй корпус ("подобно пирогу, покрытому коркой"), которая была совершенно адекватной на момент его проектирования, но ко времени ввода корабля в строй оказалась уязвимой даже для снарядов средних калибров. Всего в составе нагрузки корабля броня занимала почти 34%, в то время как на долю его четырёх орудий приходилось лишь 4,8%, а давал он один выстрел в полминуты, так что диспропорция между его оборонительными и наступательными характеристиками оказалась даже большей, нежели у "Девастейшна".

Вооружение

Первоначально "Фьюри" спроектировали под 12" 25-тонные орудия, но их заменили на 38-тонные калибром 12,5", которые вели огонь 363кг снарядами при заряде в 72,6 кг. Как и на "Тандерере", привода орудий были гидравлическими, башни поворачивались с помощью пара.

Вследствие опасности от действия дульных газов при стрельбе тяжёлых орудий артиллерия вспомогательного калибра не предусматривалась, хотя в модифицированных версиях "Фьюри", представленных при выборе концепции "Инфлексибла", Барнаби показал, как она могла бы располагаться на подобном корабле. В течение 1885 г. на навесной палубе установили 10 пушек Норденфельта, заменённых в 1894 г. 6-фунтовыми и 3-фунтовыми орудиями, расценивавшимися в то время как достаточно мощные для отражения торпедных атак.

Принимая во внимание тот факт, что на флоте "Дредноут" всегда оценивался очень высоко, кажется странным, что он так и не был перевооружён подобно "Девастейшну" и "Тандереру" во время его ремонта в 1894 г. В 1897 г. кэптен Гарбетт утверждал, что "следует заменить дульнозарядные пушки "Дредноута" казно-зарядными", и эта замена обсуждалась при планировании его большого ремонта в 1897-1898 гг. Однако к тому времени старый корабль уже не стоил таких больших затрат, которые требовались на его башни, погреба и машинные отделения, и в результате остался одним из немногих построенных в 70-е гг. кораблей, которые сохранили свое первоначальное вооружение и механизмы в течение всей их службы.

Бронирование

Центральный бруствер на "Девастейшне" заключал в себе основания башен и отстоял от борта на 3 м, так что между ним и наружной кромкой верхней палубы образовывался широкий проход. Так же Рид первоначально сделал и на "Фьюри", но на "Дредноуте" эту броню разнесли к бортам и получили цитадель длиной 44 м с овальными окончаниями, полная длина которой по диаметральной плоскости составляла 56 м. Эта цитадель перекрывалась бронёй в 76 м и являлась верхней палубой судна, в то время как его средняя и нижняя палубы оставались небронированными. Вращающаяся часть башен располагалась поверх палубы, а гидравлические и паровые привода наведения находились под ней – примечательно, что все эти механизмы не имели собственных прикрытий и их защита всецело зависела от горизонтальной и вертикальной брони цитадели. Поэтому пробивший её и разорвавшийся внутри снаряд мог вывести из строя обе башни, так что более низкий бруствер Рида уменьшал этот риск в пропорции меньшей площади горизонтального бронирования палубы цитадели. При расширении бруствера до размеров цитадели потребовалось значительно большее количество брони, а положительной стороной этого спорного проектного решения стали дополнительные защищенные объёмы, позволившие увеличить остойчивость и запас плавучести, дали кораблю просторную верхнюю палубу и также существенно улучшили условия обитаемости для офицеров и команды.

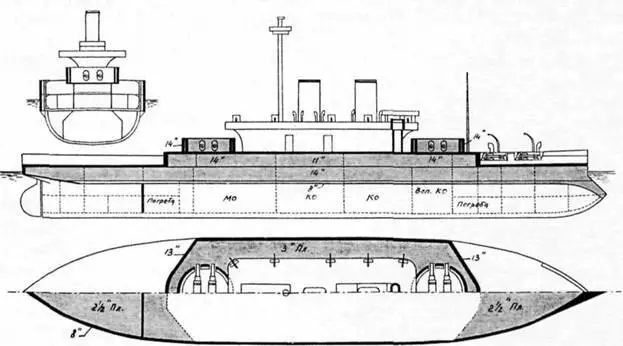

«Дредноут». Схема распределения бронирования

В середине корабля толщина бортовых плит цитадели равнялась 280 мм, у оснований орудийных башен на участках протяжённостью 6 м она увеличивалась до 356 мм. Поперечные траверзы, перекрывающие кромки бортовой брони цитадели, имели в плане форму тупого угла, вершина которого скруглялась в виде пологой кривой как мера для лучшего отражения продольных попаданий.

Ниже цитадели шёл броневой пояс в 356 мм. Он поднимался на высоту около 0.9 м над ватерлинией и опускался ниже неё на глубину 1,6 м. Толщина его у нижней кромки уменьшалась до 203 мм. За пределами поперечных травер! цитадели его толщина уменьшалась до 203 мм, а высота над ватерлинией составляла 1,2 м. В носу под водой пояс опускался до уровня таранного шпирона для придания ему большей жёсткости, а в корме несколько приподнимался у руля Ни один британский боевой корабль никогда после этого не имел более толстого полного пояса от носа до кормы. Позади пояса располагались широкие угольные ямы, прикрывающие машинно-котельные отделения в средней части корабля, причём глубина слоя угольной защиты ближе к носу составляла 6,7 м, а к корме уменьшалась до 2,4 м.
