Гошен продолжил политику своего предшественника, а введение им системы комплектации добровольцами осталось его самый запоминающийся заслугой перед флотом за те три года, в течение которых он руководил Адмиралтейством.

Строитель

Заложен

Пембрук

10.09.1870 (постройка прервана в 1871 г. и заказ отменён)

Размерения, м

97,6 х 18,97x7,93

Водоизмещение, т

10460

Вооружение

4 12" 25-тонных дульнозарядных нарезных орудия

Броня, мм

Пояс 203-279-305, башни 356, бруствер 254-305, палубы 64-76, обшивка 38

Механизмы

горизонтальные низкого давления, 7000 л.с, 13,5 уз

Запас топлива, т

1600 (уголь)

Дальность плавания

4000 миль 10-узловым ходом

Для третьего корабля класса "Девастейшн", вошедшего в смету 1870 г., первым лордом Чайдерсом были отменены ограничения по тоннажу. Таким образом, у Рида оказались развязаны руки и он спроектировал "Фьюри" как более крупную и быстроходную версию своего прототипа.

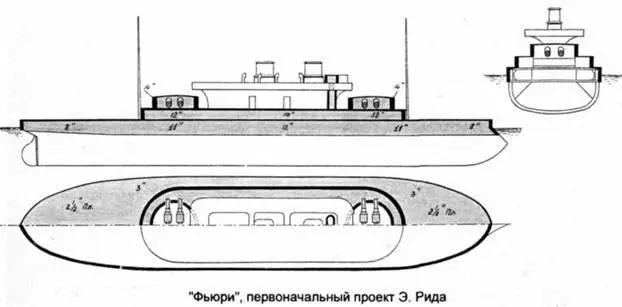

«Фьюри» (первоначальный проект Э. Рида)

Общие конструктивные различия оказались минимальными. Длину нового корабля увеличили примерно на 10,5 м, номинальная мощность его машин должна была составить 7000 л.с. против 5600 л.с. у предшественника, что, согласно расчётам, позволяло прибавить в скорости целый узел. Пояс прикрывал всю ватерлинию от штевня до штевня и, хотя уровень бронирования остался прежним, общий вес броневой защиты оказался больше на 790 т вследствие более протяжённой длины.

Процесс сборки корпуса был прерван на стадии, когда он был уже выведен до уровня броневой палубы. Работы приостановили в 1871 г. на период заседаний Комитета по проектам, поскольку в его рекомендациях содержались и предложения по увеличению остойчивости типа "Девастейшн", которые можно было бы применить и в отношении "Фьюри". Они включали радикальные переделки в части цитадели, и, чтобы наилучшим образом соединить вместе усовершенствования в бронировании с нововведениями в артиллерии, было решено полностью переделать проект и построить "Фьюри" заново. Каждый из чертежей Рида был отменён и У.Г.Уайтом, наблюдающим за работами на верфи в Пембруке, был подготовлен совершенно новый комплект. Уайт получил указание выполнить чертежи в соответствии с его собственными идеями, а новый корабль в 1874 г. переименовали в "Дредноут".

"Дредноут"

Строитель

Заложен

Спущен на воду Введён в строй

Стоимость

Пембрук

1872

8.03.1875 11.02.1879

619739 ф.ст.

Размерения, м

97,5 х 19,43x8,00/8,15

Водоизмещение, т

10886 (корпус и броня 7286, оборудование 3600)

Вооружение

4 12,5" 38-тонных дульнозарядных, позднее добавлены 6 6-фунтовых, 12 3-фунтовых, 9 мелкокалиберных (полный вес артиллерии с боезапасом 400 т)

Броня, мм

пояс 203-229-305-356, башни 356, траверзы 356, боевая рубка 152-203-356, палубы 64-76, обшивка 32 (полный вес брони 3690 т, или 33,8% от водоизмещения)

Механизмы

вертикальные 3-цилиндровые компаунд ("Хамфрейз энд Теннант"), индикаторная мощность 8210 л.с, 14 уз, диаметр цилиндра высокого давления 1676 мм, диаметр цилиндров низкого давления 2286 мм, ход поршня 1372 мм, 12 котлов, 2 4-лопастных винта Гриффита (диаметр 6100 мм, шаг 6400-7925 мм), (полный вес механизмов 1430 т)

Запас топлива, т

1200/1800

Дальность плавания

5700 миль 10-узловым ходом

Экипаж, чел.

369

Конструкторы

А.Милн, У.Г.Уайт

"Дредноут" стал первым кораблём с продольными переборками в центральной части корпуса и первым двухзальным линкором, оснащённым паровыми машина-ми-компаунд (рангоутный батарейный броненосец "Паллас" имел один вал). В части бронирования он также был примечателен как последний британский корабль с полным бронированием по ватерлинии и как несущий самый толстый полный пояс изо всех линкоров Королевского флота. Помимо этого, он оказался первым кораблём с искусственной вентиляцией.

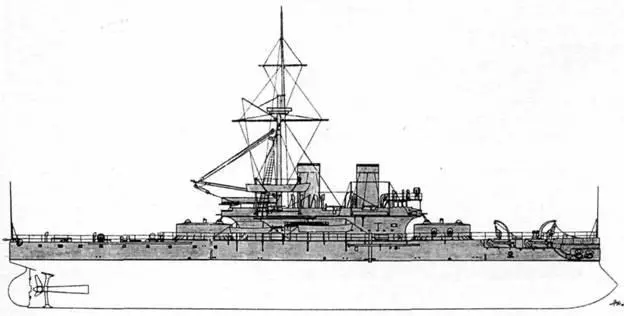

«Дредноут» (вид на момент вступления в строй)

Когда работы на "Фьюри" были прерваны, Барнаби выдвинул ряд предложений в части изменения его конструкции, которые он представил в Комитет по проектам, но Советом они формально так никогда и не рассматривались. Согласно расчётам, эти изменения должны были вызвать увеличение осадки на 0,15 м и уменьшение высоты надводного борта в оконечностях до 1,2 м. Перечень переделок включал:
