Люди из числа прислуги заряжания, находившаяся палубой ниже, и не подозревали ни о какой осечке при предыдущем выстреле, поскольку, по свидетельству Ч.Бересфода, сотрясение было "настолько колоссальным, что невозможно было услышать, выстрелило одно орудие или два". В течение нескольких лет башенные орудия составляли единственное вооружение этих кораблей, и лишь в конце 80-х гг. на навесной палубе были установлены скорострельные пушки. Во время модернизации оба получили 10" казнозарядные орудия – самые тяжёлые изо всех, которые обслуживались вручную – и несколько 3- и 6-фунтовых пушек.

Броня

Современник весьма точно охарактеризовал этот корабль как "неуязвимый экземпляр вобановского форта с бастионами, установленными на боевой угольной мине". После длинной вереницы кораблей с центральной батареей и всё более уменьшавшейся площадью бронирования, "девастейшны" стали желанным возвратом к "истинным броненосцам" – но в итоге оказались последними из них. На момент проектирования оба корабля были неуязвимы для любых существовавших тогда морских орудий, за исключением самых тяжёлых при стрельбе почти в упор, однако новый крупнозернистый медленногорящий порох разрушил весь их иммунитет всего через несколько лет. Рид желал забронировать каждый квадратный фут надводного борта, но ограничения по весу вынудили его оставить полубак незащищённым, а таран – без подкрепления броневым поясом. Первый вариант проекта являл корабль с крайне неудачными условиями размещения и пребывания экипажа на борту, и Барнаби впоследствии пришлось исправлять это добавлением надстроек по сторонам бруствера, представлявших собой тонкие железные конструкции большой площади – весьма лёгкую добычу для вражеских фугасных снарядов.

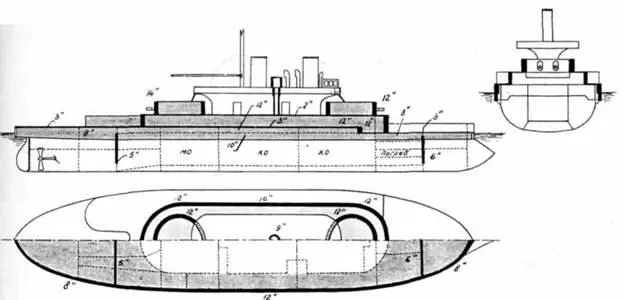

«Девастейшн». Схема распределения бронирования

По сравнению с предыдущими проектами Рида, на этих кораблях доля нагрузки, отведенная на броню, стала наглядным свидетельством преимуществ, вытекающих из применения низкобортного корпуса в комбинации с башенным вооружением и двумя винтами вместо парусной оснастки, что видно из следующих соотношений:

Водоизмещение, т

Вес брони

"Геркулес"

8680

1332(15,3%)

"Одейшес"

6010

924(15,3%)

"Монарх"

8300

1364(16,4%)

"Девастейшн"

9330

2540 (27,2 %)

В подобном качестве "Девастейшн" отвечал основному требованию ридовской концепции линейного корабля – оставаться на плаву и вести бой. Однако неся всего четыре орудия, он развивал невысокую даже по стандартам того времени огневую мощь, и был прозван критиками "ни я вас, ни вы меня".

Обе башни бронировались плитами толщиной 305 мм [неточность – толщиной 254 мм. – Ред.] на 430мм подкладке (лобовые 356 мм на 380мм подкладке), броневая защита была двухслойной, с прокладкой тика между слоями. Полный пояс по ватерлинии имел в средней части корпуса толщину 305 мм. в оконечностях 229 мм, и подкреплялся 460 мм тика. По высоте он простирался от уровня верхней палубы до отметки 1,75 м ниже ватерлинии, где утончался до 254 мм (в средней части) и 215 мм (в носу и корме). Этот пояс выступал за борт на 0.6 м, а поскольку его нижняя кромка образовывала с бортом нечто вроде ступеньки, он действовал как исключительно эффективный боковой киль, погашая размахи бортовой качки. Имелась, однако, и отрицательная сторона этого решения – при сильном волнении выход из воды и стремительный вход в неё этой широкой плоскости вызывали настолько сильные удары, что в результате было решено снабдить свес броневого пояса более или менее плавным переходом к наружной обшивке. Специальная защита погребов обеспечивалась носовым и кормовым траверзами в 305 мм ниже ватерлинии – решение, заимствованное из конструкции "Глаттона".

Над корпусом возвышался внутренний броневой бруствер толщиной 254 мм в середине и 305 мм вокруг оснований башен, окруженный добавленной Барнаби лёгкой надстройкой, которая продлевала палубу бруствера до бортов и формировала в корме импозантный каютный комплекс в вше двойного полукруга.

Из-за низкого надводного борта палубы были более открыты для артиллерийского огня, чем на высокобортных кораблях батарейного типа, поэтому значительная часть брони "Девастейшна" приходилась на горизонтальную защиту. Толщина палубы поверх бруствера равнялась 51 мм, толщина верхней палубы, перекрывающей бортовой пояс, составляла 76 мм. Общий вес горизонтального бронирования, включая гласисы и броневые крышки иллюминаторов, был равен 556 г и на 153 т превосходил расчётную величину. Обшивка корпуса и рубашка башен имела толщину 32 мм. В носовой части навесной палубы располагался мостик, а между дымовыми трубами находилась броневая рубка весом 110 т с толщиной стен 152-229 мм. которая соединялась броневым колодцем с палубой бруствера.
