Оскар Паркc - Линкоры Британской империи 2 Время проб и ошибок

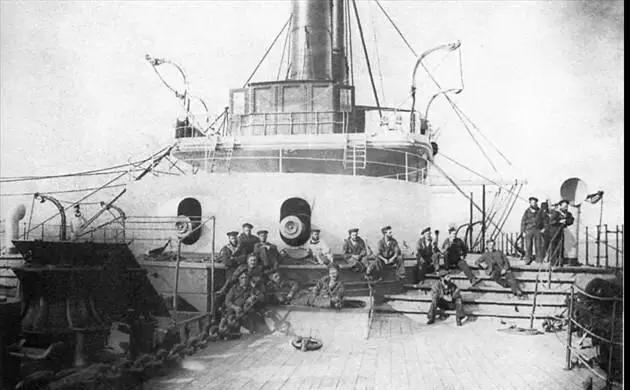

Вид на носовую башню и надстройку первого мореходного безрангоутного башенного броненосца «Девастейшн »после его ктуппения в строй в апреле 1873 г. Каждая из двух башен корабля имела диаметр 9.1 м и защищалась броневыми плитами сварного железа толщиной 254 и 356 мм

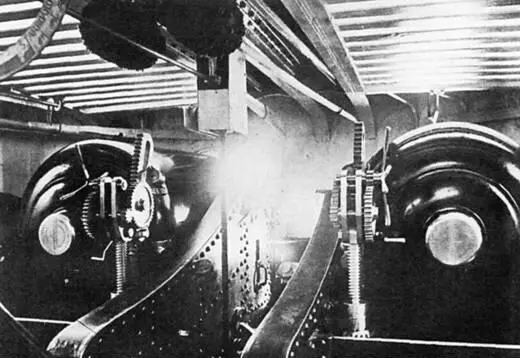

Интерьер башни «Девастейшна». На фотографии хорошо видны казённые части двух 12" 35-тонных нарезных дульнозарядных орудий, а также их зубчатые механизмы вертикального наведения. Станки орудий, хотя по виду заметно отличающиеся от станков прежней модели, на самом деле относились к прежнему горизонтально-скользящему типу. В левом верхнем углу виден фрагмент указателя поворота башни

Диаметр башен равнялся 9,14 м (30 футов. – Ред.), а нижний срез орудийных портов отстоял от ватерлинии на 4,0 м. В качестве главного вооружения для обоих кораблей предназначались 12" дульнозарядные орудия в 25 т, но ещё в начале постройки их заменили на более новую 12" модель весом 35 т, которая выбрасывала 320кг снаряд при заряде пороха в 50 кг (впоследствии его увеличили до 63.5 кг): начальная скорость снаряда при этом составляла 424 м/с. Башни имели паровой привод поворота, всё остальное обслуживание орудий производилось вручную и требовало наличия в каждой башне 22 человек башенного расчёта. Угол вертикальной наводки осуществлялся в пределах от -3° до +14 10', а полное время для перевода ствола из одного крайнего положения в другое составляло 13 минут. Для возможности ведения прямого огня по корме на наименьшем угле склонения орудий кормовая часть надстройки была срезана в виде ниши, в бортах которой находились иллюминаторы расположенных здесь кают.

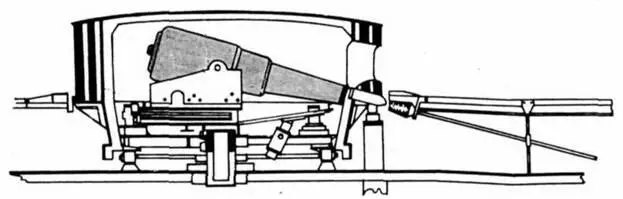

Орудийная башня "Тандерера", продольный разрез (12.5 "38-тонное орудие показано в положении для заряжания)

Вскоре после окончания "Тандерера" орудия в его носовой башне заменили новыми 12,5" нарезными дульнозарядными системами Армстронга, для чего корабль оборудовали также гидравлической системой заряжания, но станки были оставлены прежние. Благодаря этому нововведению численность башенного расчёта уменьшилась до 10 человек на оба орудия – это радикально снизило риск потерь при попадании в башню – и впервые удалось провести опытные заряжания орудий с внешней стороны башни. Для этого стволы опускали вниз до определённого положения, одновременно с чем сама башня разворачивалась из позиции ведения огня до совмещения дульного среза орудий с отверстиями специальных зарядных шахт, поднимавшихся снизу под углом 30° в диаметральной плоскости по обеим сторонам от неё. Затем прибойник с гидроприводом последовательно досыпал в канал ствола заряд и снаряд; после завершения цикла заряжания блокировка башни разобщалась и, после её наведения на цель, производился выстрел из орудий посредством замыкания электрической цепи (если требовалось, то и из артиллерийского поста в боевой рубке).

Эта система позволяла обслуживать нарезные дулыюзарядные орудия гак же удобно, как и более ранние казнозарядные пушки, заряжающиеся в неподвижном положении, и оказалась настолько удачной, что если бы не разрыв одного из орудий "Тандерера" во время учебной стрельбы в 1879 г.. то скорее всего возврат к казнозарядным орудиям (1886 г.) затянулся бы ещё на несколько лет.

Обстоятельства этого несчастного случая, произошедшего у Исмеда 2 января 1879 г., описаны адмиралом Е.Х. Сеймуром в его книге "Моя морская карьера": "Оба башенных орудия выстрелили одновременно, и видимо снаряд не покинул одно из них. Кажется невероятным, что подобное могло произойти незамеченным, но по собственному опыту я могу это понять. Во время выстрела люди из башенных расчётов часто затыкают уши и иногда даже закрывают глаза, а затем сразу же начинают работать рычагами [подачи орудия внутрь башни для заряжания. – Ред.], и не замечают насколько отъехали орудия после отдачи. Так, без сомнения, и произошло. Оба орудия были сразу перезаряжены, а прибойник, действующий механически, быстро вернулся назад и уже не мог показать, насколько глубоко был дослан новый заряд. Это может выглядеть неправдоподобным, но так наверняка и случилось, и орудие во время выстрела разорвалось, убив при этом двух офицеров, нескольких нижних чинов и разрушив башню. В результате опыта, проведённого с подобным же дважды заряженным орудием, оно разорвалось точно так же".
