Оскар Паркс - Линкоры британской империи. Часть V. На рубеже столетий

Поскольку военно-морские справочники 1896 г. характеризовали«Пересвет» как 12674-тонный башенный корабль с ходом 17,5 уз, а крейсера 2-го класса серии «Паллада» появились в сводках лишь год спустя, этот образчик разведданных, на основе которых были разработаны основные характеристики«Дункана», являлся своего рода упрёком отделу инспектора относительно новинок военного кораблестроения заграницей.

Но с целью наиболее экономного расхода отпущенных средств, а также для быстрого распределения их между контрагентами на поставку всех составляющих конструкции кораблей, подлежащих постройке в следующем году, было необходимо, чтобы их чертежи и спецификации попали на верфи в начале осени, однако в связи с придирчивыми требованиями со стороны отдела инспектора это считалось нереальным. Поэтому Уайт предложил, чтобы три новых корабля начинали строить по чертежам «Формидэбла», что позволяло получить необходимое время для подготовки нового проекта, на что Совет ответил согласием. Впоследствии программой 1900 г. были выделены средства на 7-й и 8-й корабли серии«Форми- дэбл» («Куин» и «Принс оф Уэлс»).

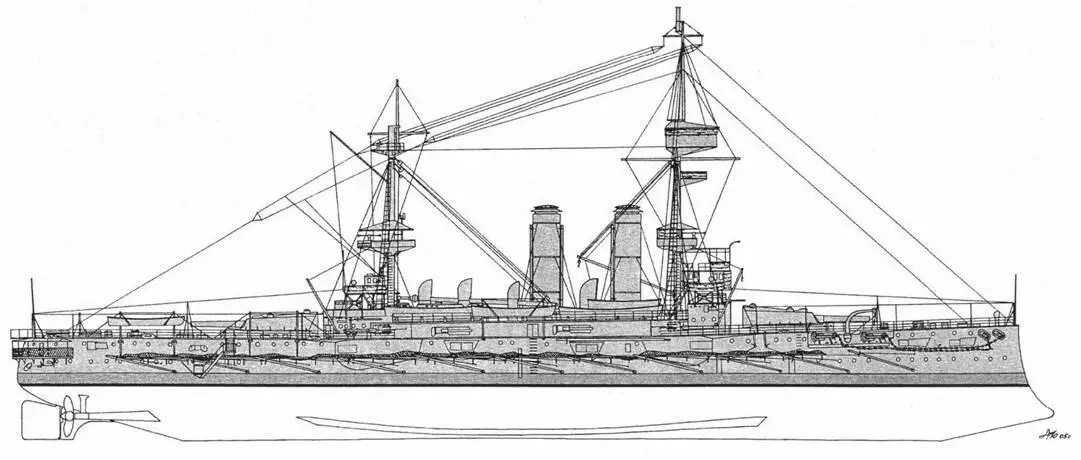

«Имплекэбл». Внешний вид корабля по состоянию на 1917 г.

Место постройки Заложен Спущен на воду Введён в строй Стоимость, ф. ст.

«Бульварк» Девонпрот 20 марта 1899 18 октября 1899 март 1902 997 846

«Лондон» Портсмут 8 декабря 1898 21 сентября 1899 июнь 1902 1 036 393

«Венерэбл» Чатем 2 января 1899 2 ноября 1899 ноябрь 1902 1 092 753

«Куин» Девонпорт 12 марта 1901 8 марта 1902 март 1904 1 074 999

«Принс оф Уэлс» Чатем 20 марта 1901 25 марта 1902 март 1904 1 193 380

Размерения,м 121.9 (131.6) х 22,9 х 7.77/8.07

Водоизмещение,т в нормальном грузу: 15000. «Бульварк» – 14490 в грузу. 15700 в полном грузу. «Лондон» – 14420 в грузу, 15640 в полном грузу, «Венерэбл» – 14690 в грузу, 15850 в полном грузу, «Куин» – 14160 в грузу, 15415 в полном грузу, «Принс оф Уэлс» – 14140 в грузу, 15380 в полном грузу.

Вооружение4 12740 (80 выстрелов на ствол) 12 6745 (200 выстрелов на ствол) 16 76-мм (12-фунтовых. 300 выстрелов на ствол) 2 76-мм десантных 6 47-мм (3-фунтовых. 500 выстрелов на ствол). 2 пулемёта. 4 457-мм подводных торпедных аппарата (18 торпед) 6 356-мм торпед для судовых паровых катеров

Броня,мм пояс в середине 229-76. в носу 76. в корме 38. траверзы 305-254-229, барбеты 305-203-152. башни 254-203. казематы 152. боевые рубки 356 и 76. броневой колодец связи203-76. палубы: 64-38 кубрик. 51 нижняя (скос 76). 51 средняя.

Механизмы

Машины и котлы:

«Бульварк – «Хоуторн энд Лесли»,

«Лондон» – «Эрл»;

«Куин» – «Харланд энд Вулф»;

«Принс оф Уэлс» – «Гринок фаундри»;

«Венерэбл» – «Моделей»;

два комплекта трёхцилиндровых тройного расширения. мощность 15000 л.с., скорость хода 18 уз, 20 котлов Бельвиля с экномайзерами, давление 21,1 атм. (на «Куин» – системы Бабкок/Уилкокс)

Запас топлива,т 900/2000 (дальность действия 3000/8000 миль 10-узловым ходом).

Экипажчел. 714-733

В части внешнего вида они отличались от трёх своих предшественников отсутствием иллюминаторов вдоль нижней палубы в носу и открытыми батареями 76-мм орудий в середине корпуса на «Куин» и «Принс оф Уэлс», поскольку отсутствие защиты теперь полагали даже более безопасным, чем тонкие прикрытия, взводящие взрыватели попадающих в них снарядов (это был первый шаг к теории, набравшей силу позднее, что для мелкокалиберных пушек наиболее безопасным является отсутствие у них каких-либо прикрытий вообще).

Для более надёжной защиты от навесного огня пересмотрели соотношение толщин горизонтальных прикрытий: цитадель перекрывалась средней палубой в 51 мм, в носу её толщина уменьшалась до 38 мм. Нижняя палуба под ней имела толщину 25 мм (51 мм на скосах). К носу от цитадели кубрик имел 25-мм защиту.

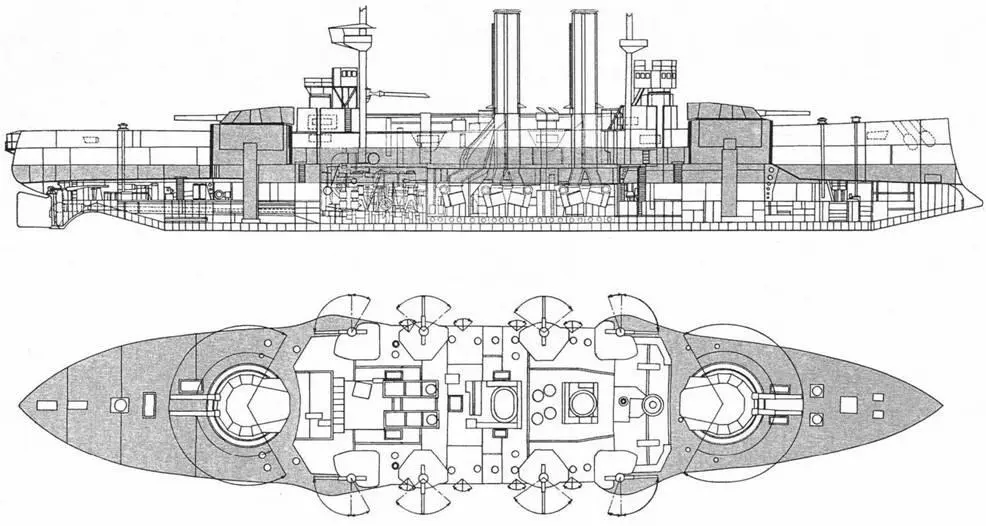

«Куин». Продольный разрез и план верхней палубы корабля

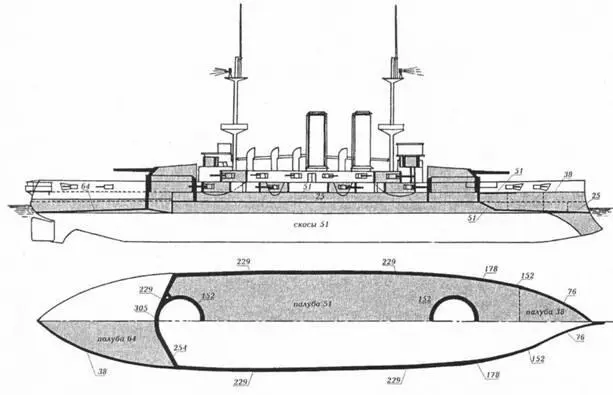

«Лондон». Схема распределения броневой защиты

Примечательно отсутствие носового поперечного траверза: бортовое бронирование в 229 мм простиралось до носа, постепенно уменьшаясь по толщине до 178, 127, 76, и, наконец, 51 мм – у самого носа, что удваивало в этом месте толщину обшивки (это решение было повторено на «дунканах» и вообще стало постоянной частью конструкции всех остальных додредноутов. Так за счёт новых сортов броневой стали фактически вернулись к полному поясу Рида, получив надёжную преграду на пути среднекалиберных снарядов. Длина главного пояса составляла 76,2 м, высота 4,57 м (из них 1,37 м было ниже ватерлинии).
