Горизонтальная защита воспроизводила «Канопус» со средней палубой толщиной 25 мм, перекрывавшей цитадель, и нижней палубой в 51 мм (в плоской части, на скосах 76 мм). За пределами цитадели имелась подводная броневая палуба толщиной 51 мм в носу и 64 мм- в корме, с обычным подразделением помещений на мелкие отсеки – в этом смысле не произошло никакого отхода от уже сложившейся практики, на что могли пойти в связи с введением тонкого бронирования оконечностей: единственное, на что эта инициатива оказала влияние, так это на уменьшение толщины барбетов с 356 до 305 мм.

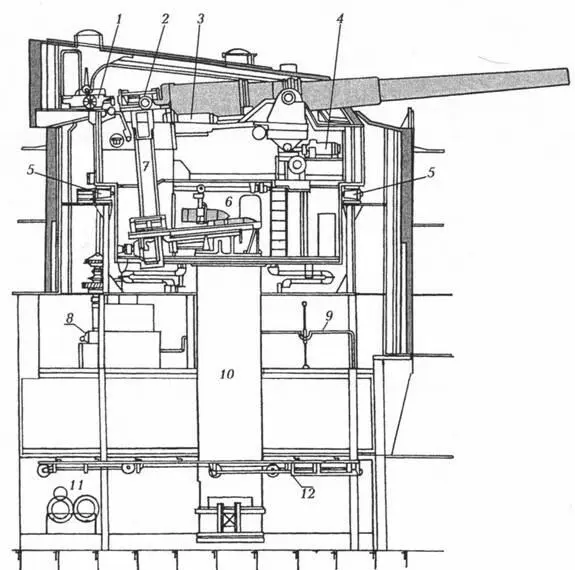

«Формидэбл». Установка 12" орудий, продольный разрез:

1 – прибойник; 2-зарядник; 3 – гидроцилиндр компрессора; 4 – гидропривод вертикального наведения; 5 – ролики погона; 6 – снарядный отсек (перегрузочное отделение); 7 – направляющие зарядника; 8 – гидропривод горизонтального наведения; 9 – ручной привод горизонтального наведения; 10 – шахта подачи боезапаса; 11 – вспомогательные механизмы; 12 – направляющие для горизонтального перемещения боезапаса.

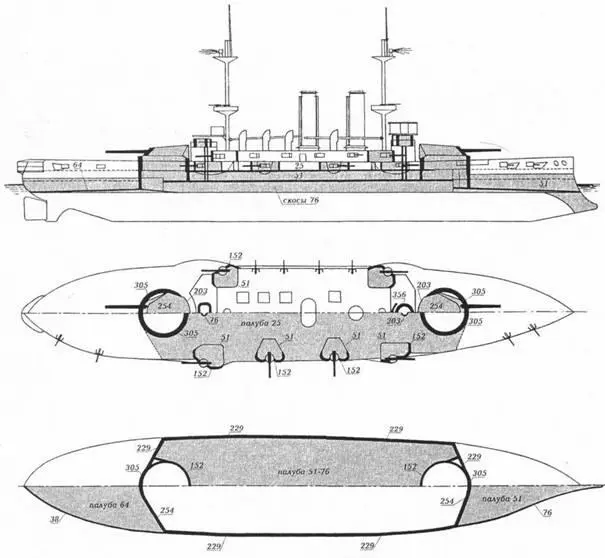

«Формидэбл». Схема распределения броневой защиты

Сравнительно с «Маджестиком», применение водотрубных котлов позволило увеличить мощность с 12000 л.с. при форсированном дутье до 15000 с натуральной тягой, что выразилось в увеличении скорости с 17 до 18 уз – считалось, что в реальных условиях разница в ходе достигнет двух узлов. При 30-часовом испытании с 4/5 полной мощности все три одноклассника преодолели отметку 11600 л.с., показав 16,8 – 17,5 уз и достигли на 8-часовом пробеге на полную мощность (порядка 15000 л.с.) значения в 18,2 уз.

Хотя в целом считавшиеся весьма хорошо управляемыми кораблями, они страдали от неудобств, привносимых вращающимися внутрь винтами – это нововведение, повышавшее КПД движителя, дававшее прибавку в скорости и уменьшавшее расход угля, приводило к большим неудобствам при маневрировании в гаванях на малых ходах, поскольку препятствовало выносу кормы при движении с места: вместо этого корабль начинал двигаться всем бортом. При метацентри- ческой высоте 1,36 м в грузу полный период качки равнялся 14 сек, а предел остойчивости приходился на угол крена 65,2°.

Ещё одним отличием этого трио от предшественников было то, что рулевые двигатели располагались в машинных отделениях, в качестве приводов вентиляторов и кормового шпиля применили электродвигатели, что позволило не тянуть в корму паропроводы. Перекладка руля производилась дистанционным приводом, управление которым дублировалось с пяти различных постов (ранее действовали посредством валопередачи), а громкоговорящая связь заменила прежние голосовые трубы.

Для кораблей предполагались бесштоковые якоря – первый практический опыт испытания этой модели последовал в 1901 г., когда «Формидэбл» целых три дня удерживался в бурю у Спитхэда на единственном таком якоре. Однако оснащение ими затянулось до проектирования линкоров серии «Дункан».

По внешнему виду они напоминали утяжелённые «канопусы» с более свободно расставленными трубами и двумя дополнительными 76-мм пушками в бортовой батарее. В 1916 г. уцелевшему «Имплекэблу» зашили порты 6" орудий на средней палубе, четыре орудия с которой перенесли палубой выше на место 76-мм пушек противоминной батареи, откуда они вели огонь через широкие проёмы, прикрытые лишь лёгкими щитами – эта важная переделка позволила действовать в свежую погоду по крайней мере восьми орудиям (правда, весовые ограничения не позволили заключить эти пушки в полноценные броневые казематы, как то последовало на «соверенах»). Число 76-мм орудий сократилось до восьми – их перенесли на навесную палубу, а из 47-мм пушек оставили лишь две, для салютов.

При установке системы контроля огня марсы на обеих мачтах превратили в закрытые, а прожекторная площадка на фок-мачте была развита вперёд по длине. Ввод в строй «Формидэбла», «Иррезистэбла», «Венерэбла» и «Альбиона» задержался по причине ликвидации в 1899-1900 гг. компаний «Моделей, сан энд Филд» и «Эрл'с К°», изготавливавших для них механизмы. Вообще следует отметить, забастовки на машиностроительных заводах, задержки в процессе освоения технологий производства крупповской брони и котлов Бельвиля, затягивали достройку большинства кораблей в то время.
