Оскар Паркс - Линкоры британской империи. Часть V. На рубеже столетий

14* С июля 1902 по февраль 1904 г. было разработано 23 проекта, диапазон вариаций артиллерийского вооружения которых был необычайно широк – от успевшего уже стать привычным вооружения «Кинга Эдуарда VII» с 4 12", 4 9,2" и 10 6" (вариант А, 22 июля 1902 г.) до однокалиберных В6, Е и Е1 (по 10 10") и В* (16 10"). Все остальные включали 4 традиционные 12" орудия в сочетании с 4-12 9,2" пушками, временами дополняемыми 10-12 шестидюймовками. 10 февраля 1904 г. Совет одобрил вариант G5, который и стал итоговым. Примечательно, что руководитель группы проектирования линкоров Дж. Нарбет (будущий конструктор «Дредноута») использовал любую возможность, пытаясь склонить мнение их сиятельств лордов Адмиралтейства в пользу варианта с 16 едиными 10" орудиями, выделявшегося огромной огнепроизволительно- стью, однако оказался бессилен преуспеть в борьбе с их чопорной косностью.

О. Паркс

ЛИНКОРЫ БРИТАНСКОЙ ИМПЕРИИ Часть V.

Редактор – С.Е. Виноградов Художественное оформление, графика (перо, тушь) – Ю.В. Апальков

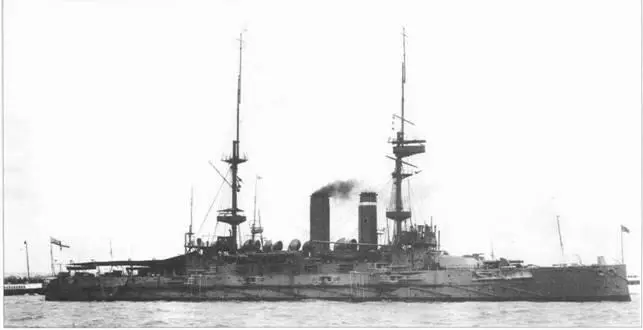

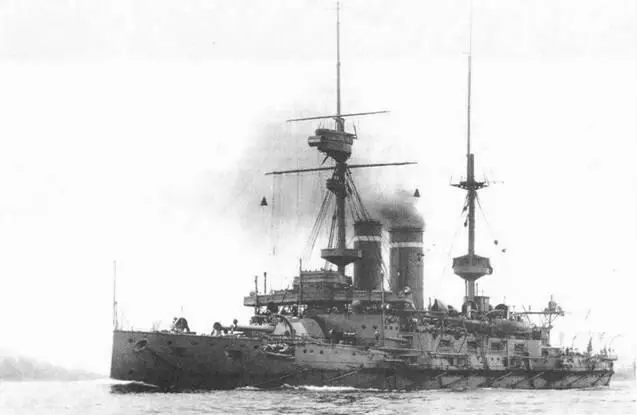

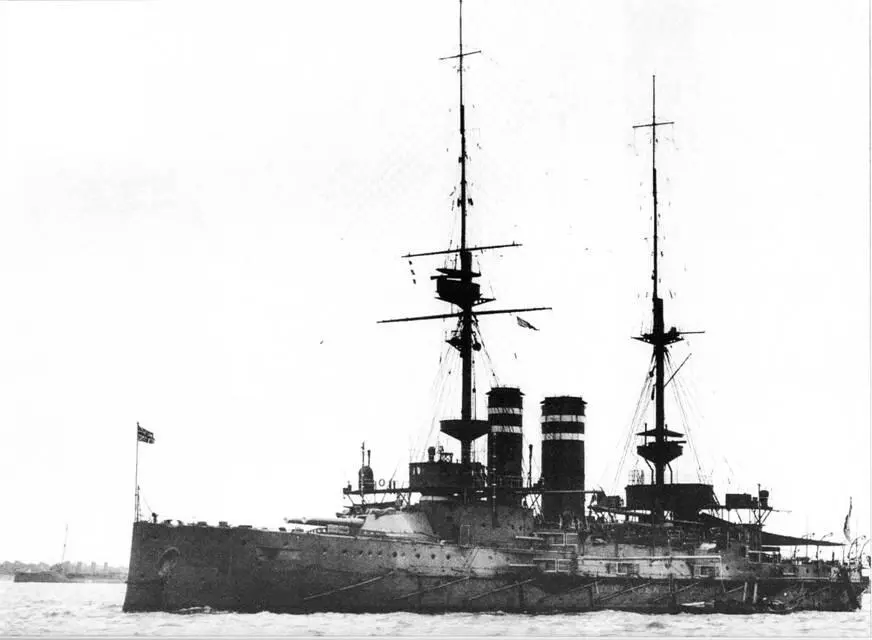

Следующее за линкорами класса «Канопус» трио – «Формидэбл», «Иррезистэбл» (вверху) и «Имплекебл» (внизу) обычно расценивали как увеличенные «канопусы». Будучи почти на полторы тысячи тонн тяжелее прототипа они получили существенно более толстый пояс по ватерлинии (229 мм против 152 мм), который теперь простирался от штевня до штевня. Новая модель 12" орудия в 40 калибров длиной, сменила прежнюю 35-калиберную, а модель 6" орудия в 45 калибров общепринятую до этого 40-калиберную модель.

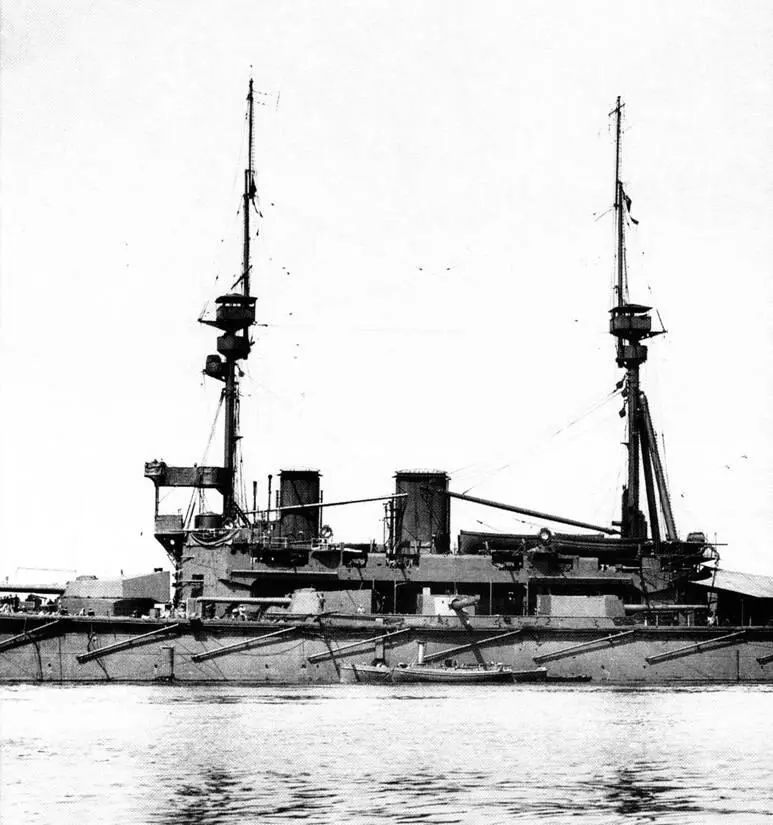

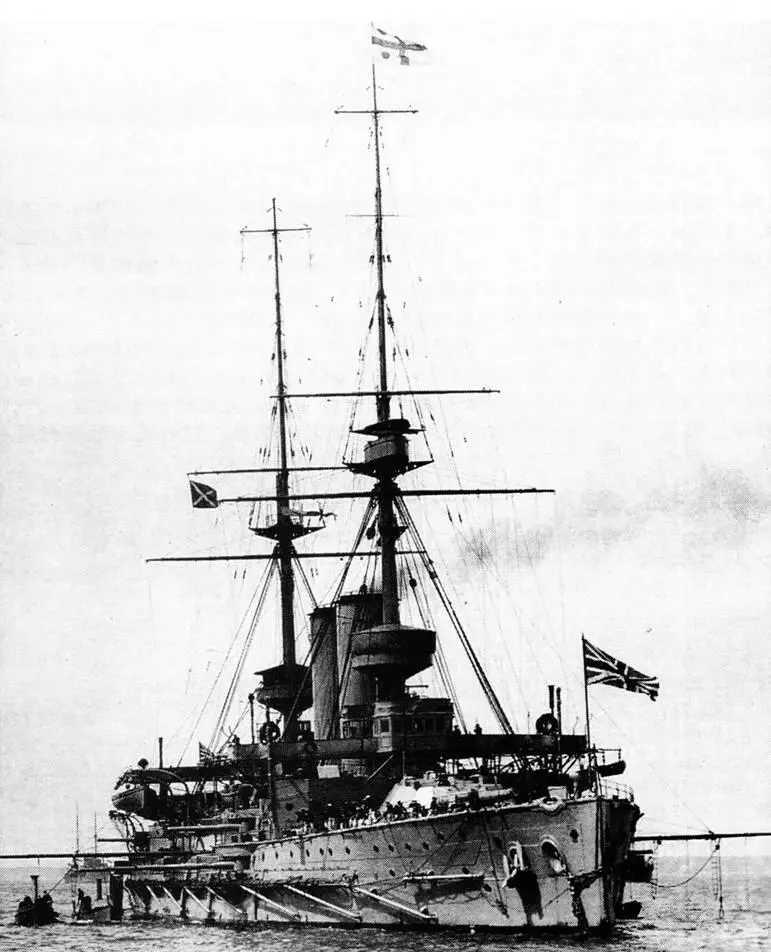

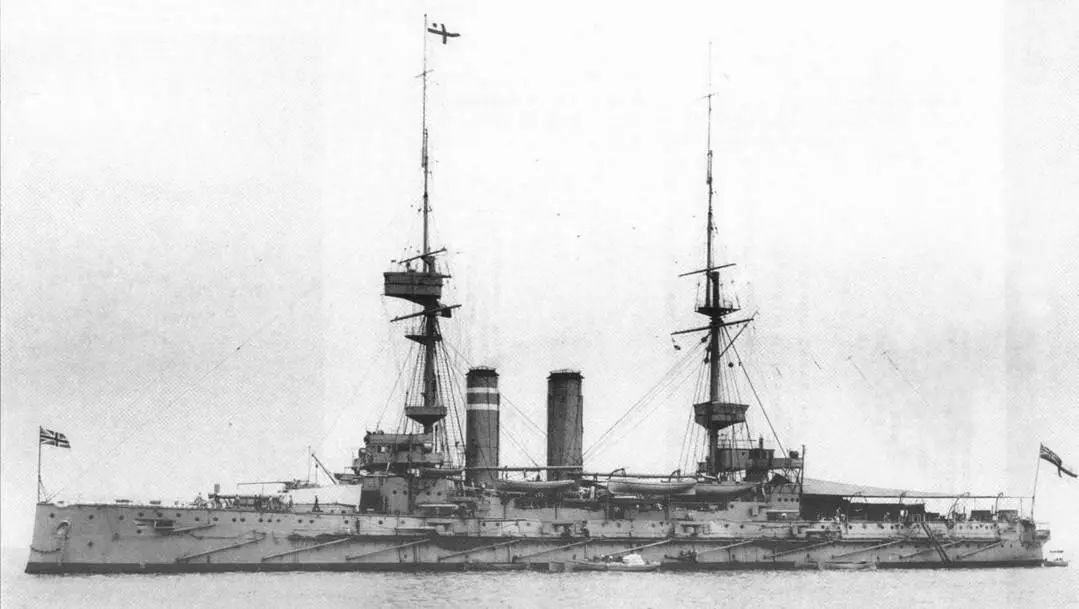

Пятерка линкоров класса «Лондон» во всем повторяла «Формидэбл» за исключением деталей системы зашиты. В частности, от броневого траверза в носовой оконечности отказались в пользу усиленного броневого пояса. Толщину главной броневой палубы увеличили до 51 мм и продолжили ее до самого форштевня. «Куип» (на предыдущей странице) и «Ирине оф Уэллс» отличались от остальных кораблей серии тем, что их батарея 76-мм противоминных пушек располагалась открыто в середине корпуса на верхней палубе. Несколько особняком стояла котельная установка «Куин», которая была смешанного типа – из котлов систем Бельвилярм и Бабкок-Уилкокс.

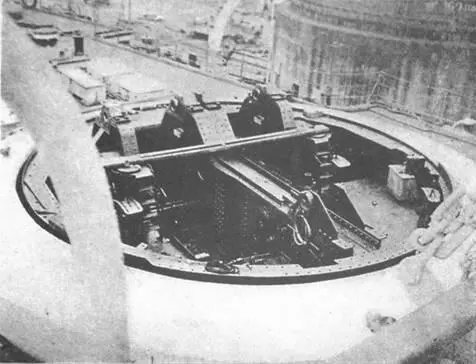

Монтаж 12" орудий в башне линкора «Формидэбл», 1902 г.

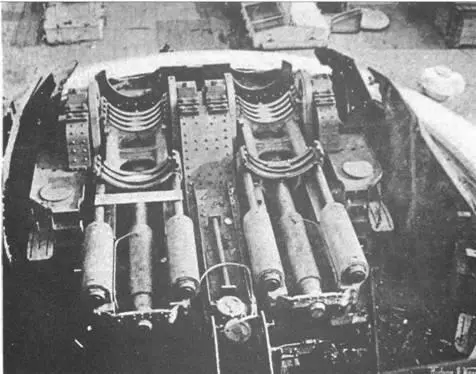

На фото вверху хорошо видна конструкция иодцапфельных кронштейнов под качающуюся часть орудий, представляющая собой мощные клепанные балки, покоящиеся на вращающемся столе в окружении толстых броневых плит барбета. Нижнее фото демонстрирует уже установленные станки обоих орудии, оснащенные каждый двумя гидрокомирессорами и одним пнсвмонакатником (расположен междку гидроцилиндрами). Из этого фото также хорошо ясен принцип крепления стволов орудия на станке – расположенные на теле орудия концентрические гребни входят в ответные пазы скользящей части станка. Таким образом, обеспечивалась совместность отката обоих частей по направляющим балкам станка после выстрела (-и обратный накат всей системы в последующий момент). По бакам внешних балок кронштейнов видны площадки. На которых располагались башенные наводчики во время действии орудий.

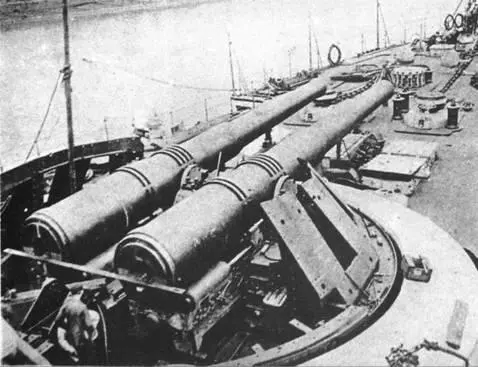

Вверху, башенные орудия «Формидэбла» установлены на свои месте, происходит их регулировка. Качающаяся часть показана в положении полного отката – штоки гидроцилиндров компрессоров выдвинуты на всю длину. Поверх броневого барбета уже начата установка каркаса и плит рубашки под броню.
