Оскар Паркс - Линкоры британской империи. Часть V. На рубеже столетий

Будучи на 360 т тяжелее «Кинга Эдуарда VII» и неся больше брони, доля нагрузки, отпущенная на корпус «Лорда Нельсона», составляла только 5720 т, т. е. на 180 т меньше, чем у предшественника. Однако тщательная экономия веса в процессе постройки дала блестящий итог: водоизмещение готового корабля было 16090 т вместо проектных 16500 т. Сюда входил и запас в 100 т, который не использовали, так что чистая экономия составила 310 т.

Как показал опыт русских «Цесаревича», «Баяна» и «Паллады», корпус нуждается в подразделении глухими переборками. Каждый из получившихся больших отсеков снабжался индивидуальной водоотливной, перепускной и вентиляционной системой, а также лифтами. Такие переборки гарантировали безопасность остальных отсеков при затоплении какого-либо из них, но привносили в службу огромные неудобства, особенно при необходимости перемещения из одного отсека машинной установки в другой – подобные соображения со временем перевесили, и от глухих переборок отказались во время проектирования «Нептуна» четыре года спустя. Интересно, что система охлаждения погребов «нельсонов» впервые была смонтирована ещё в период нахождения кораблей на стапеле.

Для размещения многочисленных 76-мм орудий и прожекторов отводилась просторная навесная палуба. Над ней на рострах покоились все плавсредства, спуск которых на воду производился мачтовыми стрелами. Всё это требовало существенных затрат веса и, принимая во внимание близкое к прямоугольному сечение корпуса, сильно снижало бортовую качку. Эта конструкция получила на флоте настолько высокую оценку, что даже факт увеличения силуэта корабля и, соответственно, его размеров как цели, признавался несущественным.

Несколько высших морских офицеров упорно отстаивали боевую рубку, обзор из которой по всем направлениям не стеснялся никакими препятствиями, так что традиционный мостик на «нельсонах» был отставлен, а все навигационные приборы разместили прямо внутри боевой рубки. Однако в связи с тем, что первые же командиры обоих линкоров сняли с себя всякую ответственность за безопасность плаваний в подобных условиях, после первых же испытаний оба корабля получили навесные мостики с традиционными крыльями, а на «Лорде Нельсоне» пошли ещё дальше, установив ещё и штурманскую рубку.

Наступательная мощь новых линкоров по сравнению с предшественниками увеличилась и вследствие более совершенных моделей орудий, относительная длина которых была больше на 5 калибров.

Начальная скорость, м/с Пробитие K qброневой плиты в калибр, м

«Кинг Эдуард VII» 12740 796 4400

«Лорд Нельсон» 12745 831 6900

«Кинг Эдуард VII» 9,2740 839 4150

«Лорд Нельсон» 9,2745 876 4730

«Лорд Нельсон». Установка двух 12" орудий. Продольный разрез

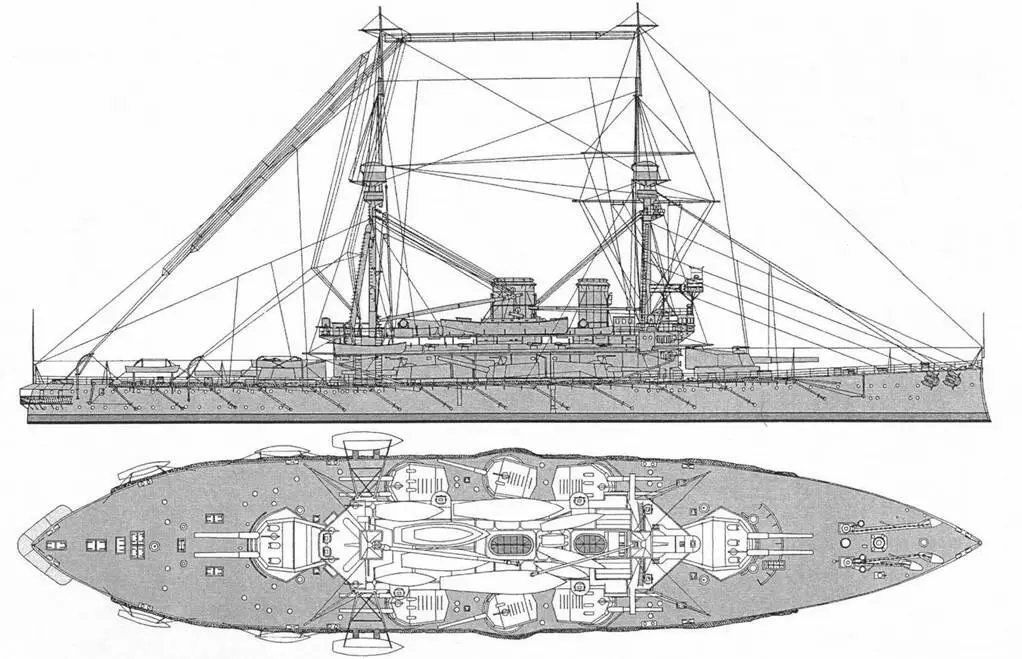

«Лорд Нельсон». Внешний вид корабля на момент вступления в строй, 1908 г.

Высота осей 12" орудий над ватерлинией составляла – 8,23 м в носу и 6,70 м в корме. Плотное размещение восьми башен на верхней палубе заставило принять самые тщательные меры к тому, чтобы снизить до минимума воздействие дульных газов орудий соседних установок друг на друга, позволить им не мешать друг другу, дав возможность в то же самое время действовать в наиболее широких секторах обстрела. Поскольку простейшие ограничители оказались непрактичны, была введена система башенных сигналов тревоги, срабатывавших от контактов на вращающихся барабанах и устройствах подачи – она включала громкий гудок в башне, которая могла нанести повреждение соседней и перекрывала её директрису. После отворота с опасного угла гудок отключался. Подобное устройство оказалось на редкость удачным и воспроизводилось с этих пор на всех последующих кораблях.

Противоминная батарея, состоявшая из 24 76-мм орудий, была самой сильной изо всех, до этого применявшихся. Орудия были свободно разбросаны по надстройкам и навесной палубе. Во время войны, когда возникала сильная потребность в 76-мм орудиях для оснащения новых кораблей, их количество уменьшили до 18.

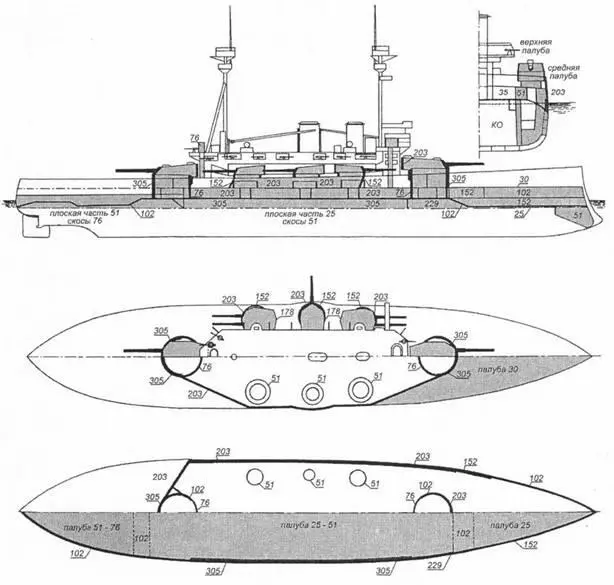

«Лорд Нельсон». Схема распределения броневой защиты
