Вместо заключения
Для того, чтобы завоевать себе прочные позиции, пароходу потребовался почти век, судам па подводных крыльях – полвека, глиссерам – более четверти века. В этом году экраноплану исполняется 60 лет – возраст солидный. Исследования по экономике транспорта, проведенные рядом организаций и у нас, и на Западе, выявили своеобразную ниш>, которую могли бы заполнить летающие корабли. Это магистральные морские перевозки пассажиров и срочных грузов (причем для экраноплана полет над морем еще и гораздо безопаснее, чем для самолета), а также транспортное сообщение между островами в архипелагах и между материком и островами: для экраноплана не нужен ни причал, как для судна, ни аэродром, как для самолета, а строить морской или воздушный порт при небольшой интенсивности сообщения экономически невыгодно. И, зная о результатах работ Р. Е Алексеева и конструкторов ЦКБ, о размахе и интенсивности современных исследований и экспериментов, можно твердо надеяться, что для своего окончательного признания экраноплану не придется ждать столетнего юбилея.
Техническое описание
ЭКРАНОПЛАН "ОРЛЕНОК" спроектирован по самолетной схеме. Это трехдвигательный низкоплан с Т-образным хвостовым оперением и корпусом-лодкой.
ЭКИПАЖ состоит из командира, второго пилота, механика, штурмана, радиста и стрелка. При перевозке десанта в состав экипажа дополнительно включаются два техника.
ПЛАНЕР изготовлен из сплава АМГ61. В отдельных узлах и агрегатах применяется сталь. Радиопрозрачные обтекатели антенн изготовлены из композиционных материалов. Защита планера от коррозии обеспечивается электрохимическими протекторами. Подводная часть окрашивается специальной краской, препятствующей обрастанию днища морскими организмами.

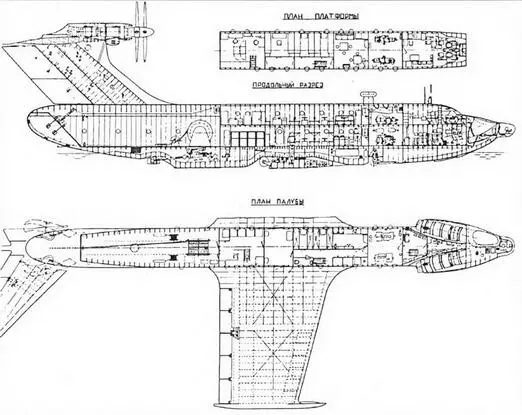

КОРПУС предназначен для размещения в нем полезной нагрузки, экипажа, вооружения, стартовых двигателей и корабельных систем. Полезная нагрузка размещается в грузовой кабине длиной 2# м, шириной 3, 4 м и высотой 4, 5 м. Загрузка и выгрузка происходят через люк, образующийся при повороте влево вокруг шарниров носовой части корпуса. Кабина экипажа, двигатели и пулеметная установка размещены в новоротной части. Днище образовано системой поперечных и продольных реданов. В носовой части корпуса к днищу крепится гидролыжа (носовая). Основная (главная) гидролыжа. крепится в районе центра масс. Обе они могут качаться в вертикальной плоскости. Вход и выход экипажа осуществляется через двери, расположенные по бортам корпуса над крылом. Аварийное покидание – через люк в крыше пилотской кабины.
КРЫЛО имеет аэродинамическую компоновку, оптимизированную для движения вблизи экрана. На концах крыла установлены поплавки, играющие роль аэродинамических и глиссирующих шайб. Вдоль задней кромки расположены пятисекционные закрылки-элероны. Вдоль передней кромки на нижней поверхности крыла (ближе к концам) находятся специальные стартовые щитки. Ось вращения щитков проходит по их передним кромкам. Углы отклонения: закрылков-элеронов – от -10" до +42 J , стартовых щитков – 70 е . Механизация крыла используется при старте для создания газовой подушки, поднимающей экраноплан из воды. На плаву задняя кромка крыла находится в воде. Для взлета включаются специальные носовые стартовые двигатели, реактивные струи от которых направляются под крыло. Пилот опускает закрылки и щитки, не давая газам прорываться под задней и передней кромками. Повышенное давление газов под крылом и поднимает экраноплан из воды. Конструктивно крыло состоит из центроплана и двух консолей, имеющих кессонную конструкцию.
Научно-исследовательский экраноплан МАГЭ.
ХВОСТОВОЕ ОПЕРЕНИЕ. На "Орленке" применено Т-образное хвостовое оперение с целью уменьшения влияния экрана на характеристики устойчивости и управляемости экраноплана. Большие относительные размеры стабилизатора объясняются необходимостью обеспечения устойчивого полета на различных высотах от экрана. Рули высоты – четырехсекционные, руль направления – двухсекционный. Вертикальное оперение представляет собой одно целое с корпусом. Сверху на оперении укреплен маршевый двигатель, установлены навигационные огни и антенны радиотехнических систем.
ШАССИ включает двухколесную исковую и десятиколесную основную опоры. Колеса – нетормозные, носовые – поворотные, подвеска независимая. Уборка носовых колес осуществляется втягиванием в корпус, а основные колеса с помощью гидроцилиндров заваливаются за главную гидролыжу. Створки убранного положения отсутствуют, гидролыжи в убранном положении частично прикрывают ниши шасси. Шасси совместно с лыжно-амортизирующим устройством (носовая и основная гидролыжи) и поддувом обеспечивают проходимость практически по любому грунту, снегу и льду.
