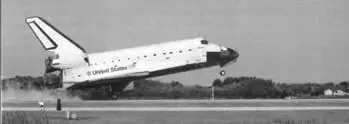

26 маяшатл «Атлантис» успешно приземлился на аэродроме Космического центра имени Кеннеди (шт. Флорида). На Землю вернулись 6 астронавтов, выполнивших 12-дневный полет к Международной космической станции. Во время этой миссии к МКС был пристыкован российский модуль «Рассвет», который челнок доставил на орбиту. Этот полет стал 32-м и последним для «Атлантиса», который отслужил 25 лет и подлежит списанию.

Владимир Котельников/ Москва

Фото из архива автора

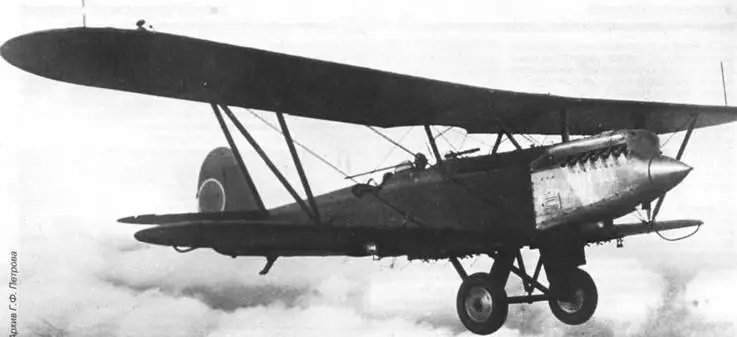

Р-5 - один ил самых известных советских самолетов 1930-х гг. Много лет он был наиболее массовой машиной ВВС РККА и широко применялся в народном хозяйстве. Этот поистине легендарный самолет имел множество модификаций, но объем журнальной статьи вынуждает сделать акцент на военных вариантах, да и то исключив ранее описанный ССС (см. «ЛиВ»,№ 62001).

В середине 1920-х гг. основным самолетом советских ВВС являлся биплан Р-1, «русифицированный» вариант английского разведчика DH.9a (см. «АиВ», № 4'2001). В 1926 г. разведчики в ВВС РККА разделили на армейские (дальние) и корпусные (ближние). Так вот, в качестве корпусного разведчика Р-1 еще мог сойти, а в качестве армейского требовалась более современная машина.

В конце 1926 г. коллектив Отдела сухопутного самолетостроения (ОСС), которым руководил Н.Н. Поликарпов, получил задание на проектирование «армейского разведчика 1-го класса». Требования к нему подготовили только в феврале 1927 г., а 7 апреля их утвердил Научно-технический комитет (НТК) Управления ВВС (УВВС). Согласно требованиям, двухместный самолет должен был вести разведку как у линии фронта, так и в глубине обороны противника. Особо подчеркивалась необходимость быстрого проникновения в неприятельский тыл. Как правило, действовать ему предстояло в одиночку, что диктовало способность ведения оборонительного воздушного боя. При необходимости машина могла использоваться и в качестве легкого бомбардировщика. Основные требования в порядке важности: мощное вооружение, круговой обзор, скорость горизонтального полета, потолок и маневренность.

Предлагалось выбрать один из трех двигателей: немецкий BMW VI, американский Райт ТЗ или отечественный М-13, существовавший тогда только в проекте. Все три - 12-цилиндровые водяного охлаждения мощностью 600 л.с.

В апреле 1927 г. в ОСС началось проектирование разведчика, которому УВВС присвоило обозначение PV (позднее стали писать Р5, а затем - Р-5). В качестве основного выбрали мотор BMW VI, поэтому в соответствии с действовавшей тогда системой обозначений самолет стал именоваться Р5-БМВ6. По оценкам конструкторов, с этим двигателем машина получалась самой легкой. Особенностью мотоустановки являлось применение водяного радиатора, который мог перемещаться вверх-вниз. Выдвигая его из фюзеляжа, можно было регулировать охлаждение.

Проект PV выполнили в двух вариантах: классического биплана с одинаковыми крыльями и полутораплана с существенно меньшим нижним крылом. Первый обеспечивал унификацию конструкции обоих крыльев, второй давал лучший обзор вниз и облегчал прицеливание при бомбометании. В качестве основного конструкционного материала для нового самолета выбрали дерево. В состав вооружения включили 3 пулемета калибром 7,62 мм: два на турели у летчика-наблюдателя (летнаба) и один неподвижный синхронный, из которого стрелял пилот. Бомбы решили подвешивать снаружи под крылом и фюзеляжем.

Эскизный проект завершили 4 июня 1927 г. 29 июня оба его варианта представили на рассмотрение Технического совета Авиатреста. Конструкторы рекомендовали полутораплан, технологи - вариант с крыльями одного размаха. Окончательного выбора не сделали, решив подождать результатов продувок моделей в аэродинамической трубе. Зато военные высказались однозначно - 7 июля НТК УВВС одобрил полутораплан.

По этой схеме выполнили уточненный проект. По сохранившимся чертежам видно, что он был очень близок к конфигурации серийного Р-5. Существенно отличалось по форме и размерам оперение, несколько иной была конструкция шасси, а курсовой пулемет сначала располагался снаружи с левого борта, как на Р-1 и Р-3.

В июле 1927 г. на заводе № 1, где базировался ОСС. началась постройка полноразмерного макета. 20 августа его впервые предъявили комиссии под председательством Е.В. Агокаса. Одобренный в целом, макет потом несколько раз дорабатывали и предъявляли повторно. К 23 октября на макете уже установили почти все оборудование и вооружение, включая пулеметную турель Тур-6.
