Соблюдая строжайшую экономию веса, конструкторы не поскупились на мощное вооружение. Номенклатура наступательного, кроме ядерных боеприпасов, включала обычные бомбы калибром от 500 до 9000 кг, морские мины, торпеды и управляемые бомбы УАБ-2000Ф. Максимальная бомбовая нагрузка составила 24 т, что в 2 раза превышало возможности Ту-95. Оборонительное вооружение, состоявшее из трех двуствольных дистанционно управляемых пушечных установок, имело сферический обстрел, в то время как у Ту-95 была мертвая зона в нижней части передней полусферы. Следует отметить, что американцы оснастили В-52 вообще одной кормовой пулеметной установкой, т.к. считали, что вероятность успешной атаки скоростного бомбардировщика в переднюю полусферу близка к нулю.

На расчетных скоростях нагрузки на органы управления «эмки» уже превышали физические возможности человека. В те времена не было единого мнения по поводу методов решения этой проблемы. Туполев видел выход в улучшении традиционной механической системы управления путем снижения сопротивления трения и оптимизации кинематических параметров. В результате получилась относительно легкая, простая, дешевая и надежная система, которая нашла применение на Ту-16. Но у него максимальные скорости, а значит и нагрузки на рулевые поверхности были меньше, чем у реактивного бомбардировщика Мясищева, для которого следовало создать систему другого типа.

В Германии в годы войны была разработана система управления, включавшая гидромоторы, которую применили на построенном немецкими специалистами в СССР самолете «150». Мясищев тщательно изучил ее, но счел слишком сложной, недостаточно надежной и трудной в доводке. Оставалось сделать выбор в пользу гидравлического бустера. При его использовании летчик управлял золотниками бустера посредством легких тяг, а нагрузки на штурвале и педалях имитировались пружинными механизмами.

Для бомбардировщика «М» были предусмотрены катапультные кресла всех членов экипажа. В то время проектирование таких кресел возлагалось на разработчика самолета, создало свое кресло и ОКБ-23. Все члены экипажа катапультировались вниз.

В ходе создания самолета были построены полноразмерные макеты передней и кормовой кабин, бомбардировщика в целом, а также множество стендов, в т.ч. гидросистемы и шасси, силовой установки, системы управления. Для отработки самых сложных решений использовались летающие лаборатории, в которые переоборудовали три Ту-4: Ту-4ШР – для испытаний шасси, Ту-4ДР – для испытаний двигателя АМ-03, Ту-4УР – для системы управления и катапультных кресел. Отработка агрегатов силовой установки, а также элементов вооружения, в т.ч. бомбардировочных радиолокационного и оптического прицелов, средств навигации и связи, проводилась на нескольких самолетах-лабораториях в специализированных организациях. В ЦАГИ шли прочностные испытания отдельных панелей и агрегатов самолета, а также статэкземпляра машины (заводской №4100002).

Первый опытный самолет «М» (зав. №4300001) был заложен 15 мая 1952 г. и при работе в три смены закончен уже осенью. В Филях полоса заводского аородрома была небольшой, поэтому его разобрали на агрегаты, перевезли на аэродром ЛИИ в Жуковском, где снова собрали. На машине не были установлены тормозной парашют, большая часть вооружения, отсутствовал механизм «вздыбливания». После цикла наземных испытаний самолет подготовили к первому полету, который состоялся 20 января 1953 г. Опытным бомбардировщиком управлял экипаж летчика- испытателя Ф.Ф.Опадчего (второй пилот А.Н.Грацианский, штурман А.И.Помазунов, радист И.И.Рыхлов, бортинженер Г.А.Нефедов, ведущие инженеры И.Н.Квитко и А.И.Никонов). Конкурировавшая с самолетом «М» туполевская машина «95-1» к тому времени уже проходила свой путь испытаний, поднявшись в воздух 12 ноября 1952 г.

Наземная отработка механизма «вздыбливания»

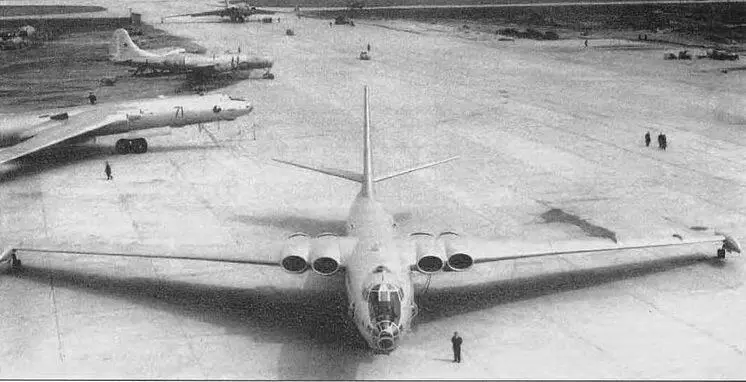

Стоянка летно-испытательной базы ОКБ-23 в Жуковском. На переднем плане – М-4 №0104.

В отдалении слева видна летающая лаборатория Ту-4ШР

В рамках первого этапа заводских испытаний «эмка» выполнила 28 полетов, а после доработок, в ходе которых, в частности, установили механизм «вздыбливания», еще 18. Испытания шли довольно напряженно. Выявились серьезные проблемы с прочностью ряда агрегатов, гидросистемой и бустерами, наблюдалось шимми передней опоры шасси. Несколько раз в воздухе возникали очень опасные ситуации. Например, однажды частично разрушился руль высоты, но Опадчий, проявив высочайшее мастерство, успешно посадил опытный самолет. Однако самым удручающим оказалось то, по требования правительственного задания были существенно недовыполнены, в частности, бомбардировщик не показал расчетной дальности полета. В других условиях это могло бы привести к закрытию программы, но 11 мая 1953 г. первый Ту-95 разбился, и сэазу после этого был подготовлен проект решения правительства о запуске самолета «М» в серийное производство, причем на двух заводах – №23 и куйбышевском №18, на котором собирались строить Ту-95. Подписан этот документ не был, не 19 сентября вышло постановление о выпуске в 1954-55 гг. на заводе №23 опытной серии из 11 самолетов.
