Р-4 (корпусной разведчик Р.Л.-IV, Р-1бис, РЛ-1бис). Несмотря на вносимые в ходе производства улучшения, в эксплуатации Р-1 вызывали достаточно много нареканий со стороны летчиков. Их не устраивало тяжелое управление самолета, его вялая реакция на действия элеронами, склонность при посадке к капотированию, недостаточные прочность шасси и жесткость бипланной коробки (после выполнения высшего пилотажа требовалась регулировка крыльев).

В связи с этим в 1925 г. появилось предложение подвергнуть конструкцию Р-1 перерасчету прочности и значительным дополнительным улучшениям. Намеченные изменения начали осуществлять под руководством А.А.Крылова с 15 ноября 1925 г. (по другим данным, с января 1926 г.). В ходе работ объем вносимых изменений возрастал, модифицированный самолет имел несколько обозначений, но в конце концов за ним закрепилосьназвание Р-4. Его основные отличия от Р-1 были следующими: подача бензина осуществлялась помпой, расположенной в задней части двигателя; применены усиленное шасси из стальных труб с деревянными обтекателями, фюзеляж более обтекаемой формы с хвостовой частью, обшитой фанерой, лобовой радиатор закругленной формы; ступицу воздушного винта прикрыли коком; для облегчения обслуживания двигателя изменили конструкцию моторамы, а в нижней части капота установили дополнительный радиатор; педали пилота сделали регулируемыми в зависимости от длины ног.

В конце мая 1926 г. самолет (с/н 3191) вывели на аэродром для испытаний, которые продолжались до сентября. Первым летчиком, поднявшим Р-4 в воздух, стал М.А.Снегирев. В середине октября машину передали в НИИ ВВС, где испытания велись до марта 1927 г. Затем ее вернули на завод №25, в сектор опытного самолетостроения (ОСС) ЦКБ, возглавляемый Н.Н.Поликарповым, для доводки. Летом 1927 г. между Авиатрестом (в основном, в лице Поликарпова) и руководством ВВС велись переговоры об изменениях, которые следовало внести в самолет. Основными недостатками Р-4 считались большой вес конструкции, снижавший полезную нагрузку, и слишком задняя центровка. Последнюю удалось изменить путем перестановки двигателя М-5 на 150 мм вперед и на 30 мм вниз, однако для уменьшения массы требовалось переконструировать и построить новый фюзеляж. Пока шло обсуждение этих вопросов, наступил 1928 г., и актуальность Р-4 заметно снизилась – на подходе уже был Р-5. Опытный Р-4 применялся в НИИ ВВС до своего списания в декабре 1930 г. Большинство опробованных на нем улучшений, начиная с 1928 г., использовали при изготовлении Р-1.

Первой страной, в которую начались поставки самолетов из Советской России, стал Афганистан. Еще в 1921-22 гг. южному соседу было направлено несколько разнотипных аппаратов. Особенностью доставки являлась вьючная перевозка, порою исключительно экзотическая – на слонах. Позднее кабульское правительство получило еще около 20 самолетов, большую часть которых составили Р-1.

В мае 1924 г. два Р-1 были поставлены в Персию (Иран). Затем до конца года их количество довели до 6. В 1925-26 гг. в эту страну поставили еще 6 машин. В 1927-28 гг. Персия решила существенно модернизировать свои ВВС и выделила значительные средства для зарубежных закупок. Известно о поставке в этот период из СССР 5 У-1, 8 И-2бис и нескольких Р-1. Дополнительные сведения о персидском заказе можно почерпнуть из приводимого ниже документа, датированного июнем 1927 г. Согласно требованию ВВС, ГАЗ №1 должен был подготовить три самолета «специального назначения» для морской перевозки, на которых требовалось нанести следующие опознавательные знаки: «На крыльях снизу и сверху три цветных круга, входящих друг в друга: первый круг (наружный) – зеленый, второй круг – белый, третий круг – красный.

Первый опытный МР-1 на Москва-реке. Осень 1925 г.

MP-1 №3030 с металлическими поплавками Мюнцеля. Октябрь 1926 г.

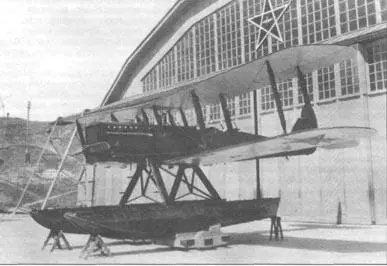

Серийный МР-1 постройки таганрогского авиазавода №31

Все три круга по размерам 1 /3 общего диаметра, каковой в целом равняется 50 см. Круг располагается посредине между креплениями первых и вторых стоек. Посредине фюзеляжа с двух сторон – гербы указанного ниже образца в полном окружении венка из листьев. Размер гербов должен быть таков, чтобы наружные края венков из листьев отстояли от краев фюзеляжа на 1/4 аршина. На руле поворота гербы без венков, по прилагаемому образцу с обеих сторон, посредине, с маленькими полями. На киле рисуется звезда, на стабилизаторе круги такие же, как и на крыльях».
