Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

По состоянию на декабрь 2001 г. в составе флота не осталось ни одной ПЛРК пр. 651.

65* На первых шести лодках противогидролокационное покрытие нанесли на наружный корпус во время среднего ремонта.

К-156(зав № 552). Балтийский ССЗ (г. Ленинград): 16.11.1960 г.; 31.07.1962 г.; 10.12.1963 г.

Входила в состав СФ. В сентябре 1991 г. была исключена из боевого состава флота и передана ОФИ для утилизации.

К-68 (зав № 512). ССЗ «Красное Сормово» (г. Горький): 25.01.1962 г.; 30.04.1963 г.;

28.12.1965 г.

Входила в состав СФ. В 1990 г. была исключена из боевого состава флота и передана ОФИ для утилизации.

К-58 (зав. № 521). ССЗ «Красное Сормово» (г. Горький): 15.07.1963 г.; 12.02.1966 г.;

23.09.1966 г.

Входила в состав СФ. В 1985 г. на ССЗ «Красное Сормово» лодку модернизировали по пр. 651Э. В 1990 г. исключена из боевого состава флота и передана ОФИ для утилизации.

К-73 (зав № 523). ССЗ «Красное Сормово» (г. Горький): 01.08.1964 г.; 31.05.1966 г.; 15.12.1966 г.

Входила в состав ТОФ. В 1990 г. была исключена из боевого состава флота и передана ОФИ для утилизации.

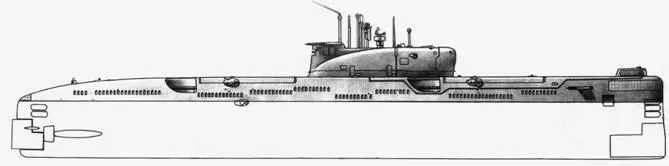

ДПЛ пр. 651

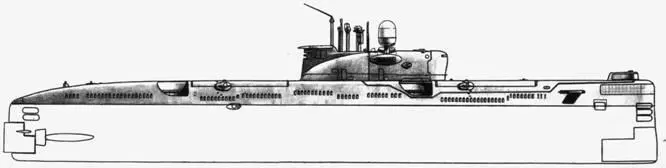

ДПЛ пр. 651К

Продольный разрез ДПЛ пр. 651:

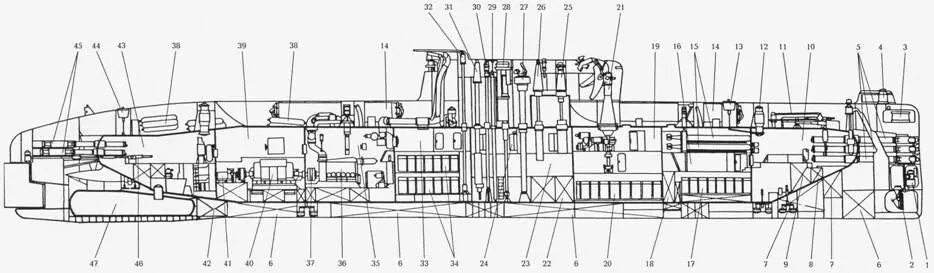

1 – антенна ГАС «Плутоний»; 2 – антенна ГАС «Арктика-М»; 3 – антенна ШПС МГ-10; 4 – антенна ГАС МГ-25; 5 – 533-мм ТА; 6 – топливные цистерны; 7 – ЦГБ; 8 – цистерна кольцевого зазора; 9 – носовая дифферентная цистерна; 10 – носовой (торпедный) отсек; 11 – привод носового горизонтального руля; 12 – носовойлюк; 13 – носовой аварийный буй; 14 – контейнеры с ПУ ПКР П-6М; 15 – запасные 533-мм торпеды; 16 – второй (носовой аккумуляторный) отсек; 17 – носовая группа АБ; 18 – цистерна замещения КР; 19 – третий (жилой) отсек; 20 – средняя группа АБ; 21 – основной антенный пост системы «Аргумент» и его привод; 22 – цистерна быстрого погружения; четвертый (центральный) отсек; 24 – центральный пост; 25 – астронавигационный перископ ПР-11 («Аира»); 26 – перископ ПЗНГ-8; 27 – АП № 1 системы «Успех»; 28 – шахта РДП; 29 – радиопеленгаторная антенна «Рамка»; 30 – АП № 2 «Успех»; 31 – перископ ПЗНА-10; 32 – антенна «Тополь» комплекса связи; 33 – пятый (жилой) отсек; 34 – кормовая группа АБ; 35 – шестой (дизельный) отсек; 36 – дизель; 37 – шинно-пневматическая муфта (ШПМ); 38 – баллоны ВВД; 39 – седьмой отсек; 40 – ГЭД; 41 – компрессор системы ВВД; 42 – кормовая дифферентная цистерна; 43 – восьмой (торпедный) отсек; 44 – кормовой аварийный буй; 45 – 400-мм ТА; 46 – приводы кормовых рулей

ПЛРК пр. 651

ПЛРК пр. 651 14 шп. см. в нос

ПЛРК пр. 651 127 шп. см. в корму

ПЛРК пр. 651К

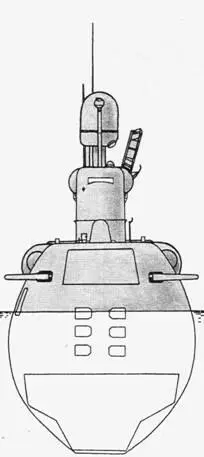

ПЛРК пр. 651 31 шп. см. в нос

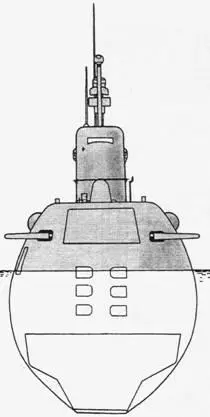

ПЛРК пр. 651 58 шп. см. в нос

ПЛРК пр. 651 80 шп. см. в корму

ПЛРК пр. 651 102 шп. см. в корму

Продольный разрез ДПЛ пр. 651Э:

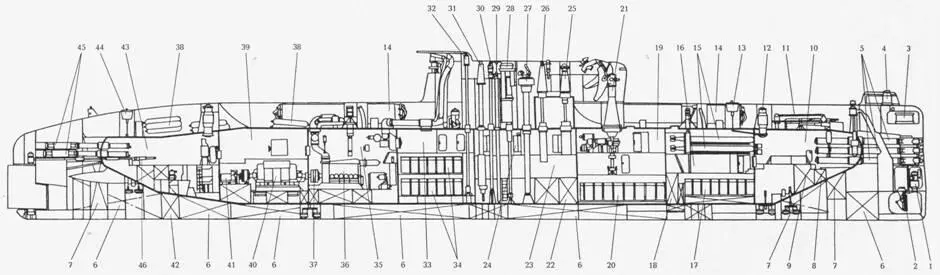

1 – антенна ГАС «Плутоний»; 2 – антенна ГАС «Арктика-М»; 3 – антенна ШПС МГ-10; 4 – антенна ГАС МГ-25; 5 – 533-мм ТА; 6 – топливные цистерны; 7 – ЦГБ; 8 – цистерна кольцевого зазора; 9 – носовая дифферентная цистерна; 10 – носовой (торпедный) отсек; 11 – привод носового горизонтального руля; 12 – носовой люк; 13 – носовой аварийный буй; 14 – контейнеры с ПУ ПКР П-6М; 15 – запасные 533-мм торпеды; 16 – второй (носовой аккумуляторный) отсек; 17 – носовая группа АБ; 18 – цистерна замещения КР; 19 – третий (жилой) отсек; 20 – средняя группа АБ; 21 – основной антенный пост системы «Аргумент» и его привод; 22 – цистерна быстрого погружения; четвертый (центральный) отсек; 24 – центральный пост; 25 – астронавигационный перископ ПР-11 («Аира»); 26 – перископ ПЗНГ-8; 27 – АП № 1 системы «Успех»; 28 – шахта РДП; 29 – радиопеленгаторная антенна «Рамка»; 30 – АП № 2 «Успех»; 31 – перископ ПЗНА-10; 32 – антенна «Тополь» комплекса связи; 33 – пятый (жилой) отсек; 34 – кормовая группа АБ; 35 – шестой (дизельный) отсек; 36 – дизель; 37 – шинно-пневматическая муфта (ШПМ); 38 – баллоны ВВД; 39 – седьмой отсек; 40 – ГЭД; 41 – компрессор системы ВВД; 42 – кормовая дифферентная цистерна; 43 – восьмой (торпедный) отсек; 44 – кормовой аварийный буй; 45 – 400-мм ТА; 46 – приводы кормовых рулей; 47 – контейнер с установкой ВАУ-6
