Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

АПКРРК пр. 670 являлась лодкой смешанного архитектурно-конструктивного типа. В оконечностях она имела двухкорпусную конструкцию, причем легкий корпус в корме был выполнен в форме веретена, а в носовой оконечности-в виде эллипсоида вращения. В средней части (в районе ограждения выдвижных устройств и боевой рубки) корабль имел только прочный корпус с легкой надстройкой. Единственная отечественная ПЛА второго поколения (не считая пр. 670М), которая имела предельную глубину погружения, ограниченную 300 м. Объясняется это тем, что малые размеры корабля и его довольно мощное вооружение не позволили увеличить толщину стенок прочного корпуса до требуемой величины.

Прочный корпус изготовлялся из высокоутлеродистой стали, а легкий корпус, надстройки и ограждение выдвижных устройств -из маломагнитной стали или алюминиево-магниевых сплавов. В обтекателях антенн ГАК, проницаемых частях кормовой оконечности и в кормовом оперении использовались титановые сплавы. Все наружные поверхности легкого корпуса, надстройка и ограждение рубки, а также наружная поверхность прочного корпуса были облицованы резиновым противогидролокационным покрытием. Прочный корпус делился водонепроницаемыми переборками на семь отсеков. На большей части длины он имел круговые или близкие к круговым поперечные сечения, а в носовой (на длине 21 м) – был выполнен в форме двойной вертикальной восьмерки. Подобная архитектура позволила компактно расположить восемь РК ПКРК «Аметист» в междубортном пространстве (под углом 32,5° к основной плоскости). Корабль изначально (впервые в отечественном флоте) проектировался как одновальный и. од- нореакторный (одновальные ПЛА пр. 671 имели два реактора), что обусловило сравнительно небольшое водоизмещение.

Специально для АПКРРК пр. 670 был спроектирован реактор большой мощности. Насосная выгородка реакторного отсека отсутствовала, а традиционно размещаемые в ней насосы 3-го и 4-го контуров расположили в отсеках, смежных с реакторным. Такая компоновка обеспечивала охлаждение реактора в случае обесточивания или другой крупной аварии в одном из отсеков. Трубопроводы забортной воды, охлаждающей оборудование ГЭУ, были в максимальной степени упрощены за счет исключения традиционных перемычек между бортами. Все механизмы и их фундаменты имели звукоизолирующую амортизацию. Они, а также переборки и палубные настилы, были облицованы вибродемпфирующим покрытием. Корабль имел два резервных (левого и правого бортов) движителя – водомета с электроприводами. Их наличие было обусловлено тем, что на лодке была только одна линия вала.Для сокращения численности экипажа был установлен комплекс систем управления боевыми и техническими средствами с высокой степенью автоматизации и контроля. Для уменьшения сопротивления движению все отверстия и вырезы легкого корпуса закрывались обтекателями, а ограждение выдвижных устройств имело «лимузинную» форму.

В период с 1965 г. по 1972 г. на ССЗ «Красное Сормово» было построено 11 АПКРРК пр. 670. Все они в специальном доке по внутренним водным путям (Волге, Мариинской водной системе и Беломоро-Балтийскому каналу) транспортировались в Северодвинск, где и достраивались.

Часть кораблей во время проведения среднего ремонта модернизировали, заменив ГАК «Керчь-670» на ГАК «Рубикон» и установив перед ограждением выдвижных устройств и боевой рубки гидродинамический стабилизатор (такой же, как и на АПКРРК пр. 670М). Кроме того, в процессе эксплуатации на всех лодках пятилопастный гребной винт заменили на два малошумных четырехлопастных винта, установленных по схеме «тандем». Кроме того, в кормовой части ограждения выдвижных устройств и боевой рубки лодки К-87 смонтировали экспериментальную станцию ОГС, которая оказалась не эффективной и на другие корабли не устанавливалась.

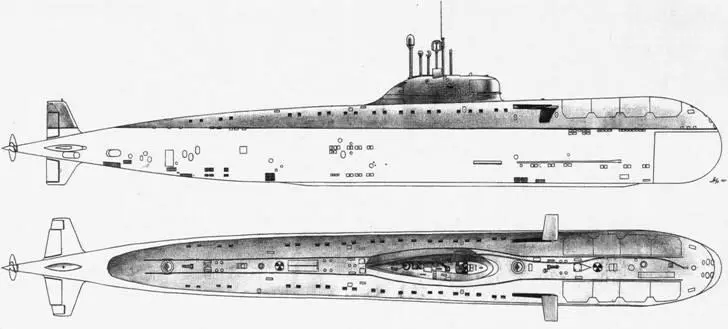

АПКРРК пр. 670

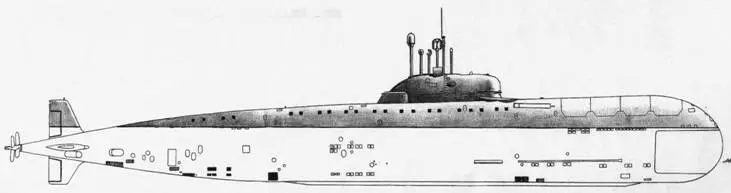

АПКРРК К-212 пр. 670 после модернизации

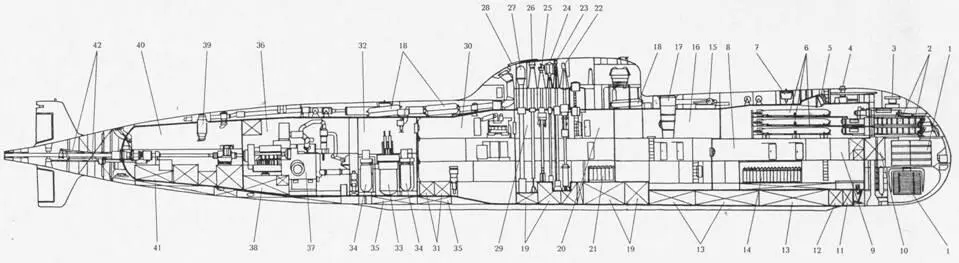

Продольный разрез АПКРРК пр. 670:

1 – основные антенны ГАК «Керчь»; 2 – 533-мм ТА; 3 – навигационный обнаружитель круговой (НОК); 4 – якорный шпиль; 5 – торпедопогрузочный люк; 6 – запасные торпеды; 7 – носовой аварийный буй; 8 – носовой (ракетный и торпедный) отсек; 9 – пост КСУ ПКРК «Аметист»; 10 – носовая дифферентная цистерна; 11 – цистерна кольцевого зазора; 12 – торпедозаместительная цистерна; 13 – прочные ЦГБ; 14 – носовая группа АБ; 15 – носовой горизонтальный руль; 16 – второй (жилой) отсек; 17 – шахта ВСК; 18 – баллоны ВВД; 19 – уравнительные цистерны; 20 – третий (центральный) отсек; 21 – кормовая группа АБ; 22 – перископ ПЗНС-10; 23 – антенна «Тополь» комплекса связи; 24 – антенна радиопеленгатора «Весло-П»; 25 – антенный пост РАК; 26 – РКП; 27 – антенна СОРС «Залив-П»; 28 – желоб для укладки антенны ПМУ «Тополь»; 29 – центральный пост; 30 – четвертый (вспомогательных механизмов) отсек; 31 – цистерны питательной воды; 32 пятый (реакторный) отсек; 33 – реактор; 34 – парогенераторы; 35 – цистерны биологической защиты; 36 – шестой (турбинный) отсек; 37 – ПТУ; 38 – цистерна турбинного масла; 39 – кормовой люк; 40 – кормовой отсек; 41 – цистерна дизельного топлива (для дизель-генераторов); 42 – приводы кормовых рулей
