Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

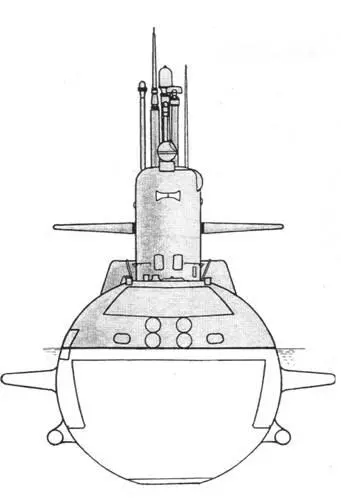

АПКР пр. 667А

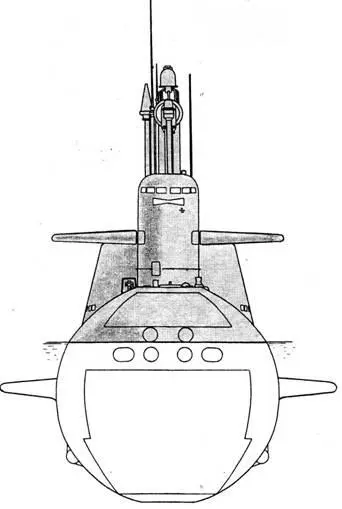

АПКР пр. 667Б и пр. 667БД

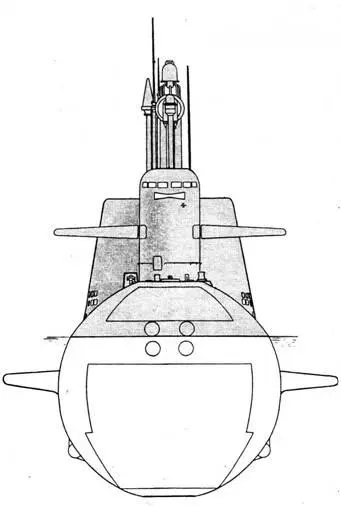

АПКР пр. 667БДР

К-530 (зав. № 228). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 05.11.1976 г.; 23.07.1977 г.; 28.12.1977 г.

Входит в состав ТОФ и несет боевую службу в Тихом океане. В 1985- 1989 гг. на СРЗ «Звезда» (г. Владивосток) корабль прошел средний ремонт и модернизацию с заменой комплекса Д-9 на Д-9Д. В 1996 г. лодка вместе с К-211 и К-223 (обе пр. 667БДР) произвела первую групповую стрельбу БР по береговым целям. Она выпустила две БР Р-29Д, которые стартовали из Охотского моря и успешно поразили цели на полигоне Канин Нос. Пуск производился без предварительной подготовки экипажа. В 2003 г. предполагается исключить из боевого состава флота.

Водоизмещение, т:

– надводное 10 500

– подводное 13 600

Длина наибольшая, м 155,0

Ширина корпуса наибольшая, м 11,7

Осадка средняя, м 8,6

Архитектурно-конструктивный тип … двухкорпусный

Глубина погружения, м:

– рабочая . 320

– предельная 400

Автономность, сут 80

Экипаж, чел 135

Энергетическая установка:

Главные механизмы:

– тип АЭУ

– ППУ:

– количество х тип ЯР 2 х ВВР

– суммарная тепловая мощность ЯР, МВт 180

– ПТУ:

– тип ГТЗА с эшелонным расположением

– количество х мощность ГТЗА, л. с 2 х 20 000

– количество х мощность АТГ, кВт 2 х 3 000

– количество х тип движителей 2 х ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт 2 х 460

– аккумуляторная установка:

– тип АБ . свинцово-кислотная

– число х мощность ГЭД на линии вала, кВт . 2 х 225

Скорость хода наибольшая, уз:

– надводная . 15

– подводная 25

Вооружение:

Ракетное:

– тип ракетного комплекса… Д-9Д

– боекомплект (тип) БР 16 Р-29Д (РСМ-40 мод. 2)

– вид старта . подводный, из РШ в ПК

Торпедное:

– количество х калибр ТА, мм . 4 х 533

– боезапас (тип) торпед . 16 (СЭТ-65, САЭТ-60М, 53-65К или 53-65М)

– количество х калибр ТА, мм 2 х 400

– боезапас (тип) торпед . 4 (СЭТ-40)

Радиоэлектронное:

– БИУС - «Алмаз-БД»

– НК «Тобол-Б»

– КСС «Молния-Л»

– система космической связи «Цунами»

– ВВАБТ «Зубатка» или «Параван»

– ГАК «Керчь» (МГК-100)

– РАК «Каскад» (МРК-50)

с приставкой «Корма» (МРК-57)

– СОРС «Залив-П» (МРП-57)

- ТК МТ-70

– перископ ПЗНГ-8М

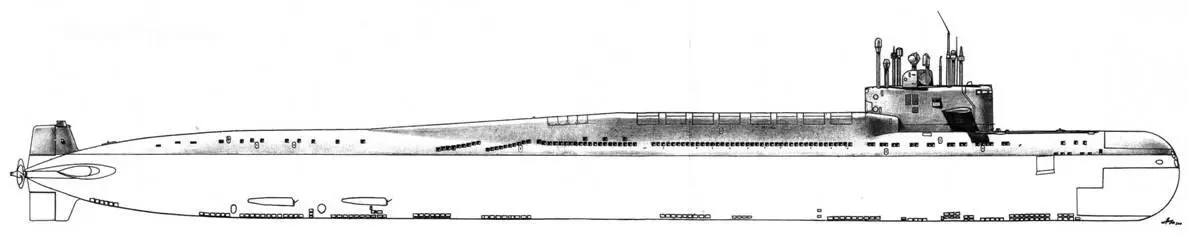

АПКР К-182 пр. 667БД

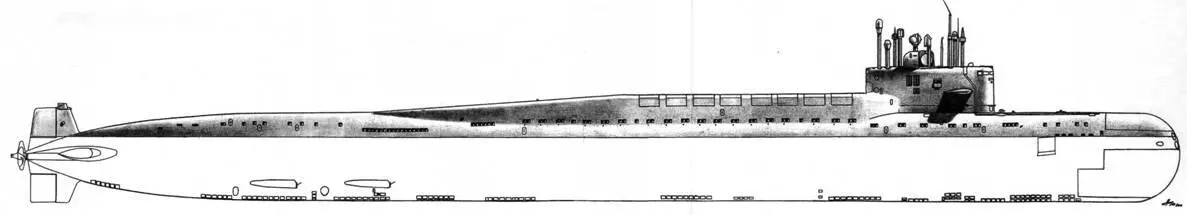

АПКР К-193 пр. 667БД

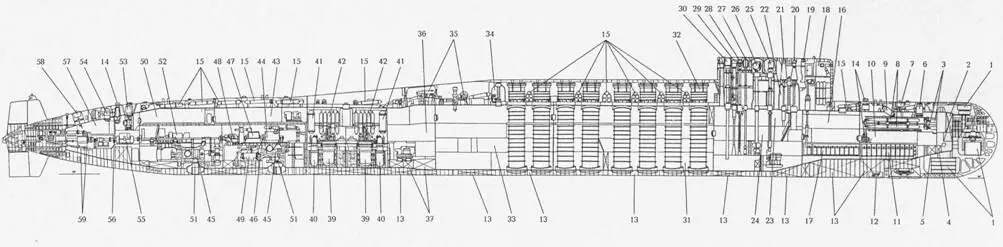

Продольный разрез АПКР пр. 667БД:

1 – основные антенны ГАК «Керчь»; 2 – цистерна безпузырной торпедной стрельбы; 3 – 533-мм ТА; 4 – цистерна кольцевого зазора; 5 – торпедозамести- тельная цистерна; 6 – носовой люк; 7 – носовой аварийный буй; 8 – запасные 533-мм торпеды; 9 – торпедопогрузочный люк; 10 – носовой (торпедный) отсек; 11 – носовая группа АБ; 12 – гидродинамический лаг; 13 – ЦГБ; 14 – шпиль и шпилевая машина; 15 – баллоны ВВД; 16 – второй (жилой) отсек; 17 – кормовая группа АБ; 18 – закрытый ходовой мостик; 19 – репитер гирокомпаса; 20 – перископ системы МТ-70-8; 21 – перископ ПЗНГ-8; 22 – боевая рубка; 23 – третий (центральный) отсек; 24 – центральный пост; 25 – перископ астрокорректора «Волна»; 26 – радиосекстан «Сайга»; 27 – антенна радиопеленгатора «Завеса»; 28 – антенна РАК; 29 – РДП; 30 – антенна СОРС «Залив-П»; 31 – четвертый (носовой ракетный) отсек; 32 – ракетная шахта; 33 – пятый (кормовой ракетный) отсек; 34 рубка насосов аварийного слива топлива; 35 – ВВАБТ «Параван» и ее лебедка; 36 – шестой (вспомогательных механизмов) отсек; 37 – цистерны дизельного топлива; 38 – седьмой (реакторный) отсек; 39 – реактор; 40 – парогенератор; 41 – теплообменный блок; 42 – рессиверные баллоны; 43 – восьмой (носовой турбинный) отсек; 44 – паровая турбина; 45 – конденсатор; 46 – муфта эластичная; 47 – планетарный редуктор; 48 – главный упорный подшипник (ГУП); 49 – маслоохладитель; 50 – девятый (кормовой турбинный) отсек; 51 – электронасос конденсаторный; 52 – автономный турбогенератор (АТГ); 53 – всплывающая камера (ВСК); 54 – кормовой люк; 55 – гребной ЭД (ГЭД); 56 – муфта эластичная; 57 – десятый (кормовой) отсек; 58 – кормовой аварийный буй; 59 – приводы кормовых рулей
