Ю. Апальков: КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 2. Многоцелевые подводные лодки подводные лодки специального назначения

МС-520 (зав. № 01465). ЛАО (г. Ленинград): 15.07.1984 г.; 20.08.1986 г.; 30.12.1988 г.

Входила в состав БФ. В 1998 г. была исключена из боевого состава флота, передана ОРВИ для утилизации и разобрана на металл на Кронштадтском СРЗ.

МС-521 (зав. № 01466). ЛАО (г. Ленинград): 01.12.1987 г.; 31.05.1990 г.; 25.12.1990 г.

Входила в состав БФ. 13 2000 г. была исключена из боевого состава флота, передана ОРВИ для утилизации и разобрана на металл на Кронштадтском СРЗ.

Водоизмещение, т:

– надводное 3 850

– надводное с обоими СПС на борту 3 940

– подводное •

Длина наибольшая, м 106,0

Ширина корпуса наибольшая, м 9,7

Осадка средняя с обоими СПС на борту, м 7,4

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения предельная, м 300

.Автономность по запасам провизии, сут 45

Экипаж, чел 94 [ 79*]

Энергетическая установка:

– тип ДЭУ

– количество х мощность ДД, л.с 2 (1Д-43) х 4 000

– количество х мощность ГГЭД, кВт 2 (ПГ-141) х 6 000

– количество х мощность ЭД

экономического хода, кВт 2 (ПГ-140) х МО

– количество х мощность ДГ, кВт I (2Д-42) х 1750

– аккумуляторная установка:

– количество групп АБ х элементов

в группах… 4 (8СМ) х 1 12

– количество х тип движителей 2 х ВФШ в насадках

– количество х тип движителей лагового перемещения 2 х ВД

– количество х тип ЭД ла го во го

перемещения, кВт. 2 х 375

Скорость хода наибольшая, уз:

– надводная с СПС на борту 15

– подводная 12

Дальность плавания (при скорости хода, уз), мили:

– подводная 85 (4)

– надводная 5 000 (13)

Вооружение.

Спасательное:

– количество х тип СПС (АРС) 2 х пр. 1837 (пр. 1837К), пр. 1855 [ 80*]

Радиотехническое:

– НК «Мост-У-940» [ 81*], НКМ-4-3 [ 82*]

– ШПС МГ-10М2

– ГАС «Плутоний» [ 83*]

– ГАС миноискания «Арфа-М» (МГ-519)

– ГАС связи с водолазами «Гамма-П»

– ГАС кругового и бокового обзора «Крильен»

– СОРС «Накат-М» [ 84*]

– РАС «Каскад» (МРК-50)

79* В том числе 21 человек из состава водолазной с\ужбы и восемь водителей СПС.

80* На БС-486 после модернизации.

81* На БС-486.

82* На БС-257.

83* В процессе модернизации была заменена па ГАС «Арфа-М».

84* В процессе модернизации была заменена на СОРС МРП-25.

ПЛБСМ (сс) пр. 940 (шифр «Ленок») была разработана ЦКП «Лазурит» под руководством Б.А. Леонтьева. Корабль предназначался для поиска аварийных подводных лодок, подготовки их к подъему и спасения экипажей с глубин до 500 м при любых погодных условиях (в отличи е от надводных судов, имеющих ограниченную мореходность). Работы могли выполняться при помощи двух СПА, которые размещались позади ограждения выдвижных устройств, в специальных нишах развитой надстройки. СПА были способны погружаться на глубины до 1000 м. Они могли пристыковываться к комингс-площадкам затонувших лодок и через спасательный люк принимать на борг людей. Операция по их высадке выполнялась как в подводном, так и в надводном положениях носителя.

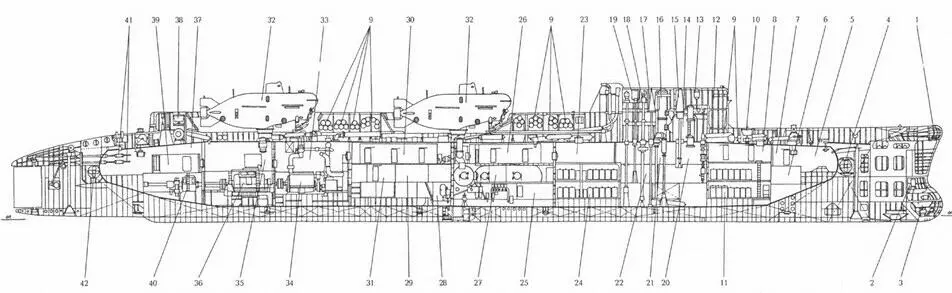

Продольный разрез ПАБСН (сс) пр. 940,

1 – антенна ГАС «Крильон» (бокового и кругового обзора); 2 – антенна ГАС «Гамма-П» (ЗПС); 3 – антенна ГАС «Плутоний» (миноискания); 4 – носовое устройство лагового перемещения; 5 – агрегатная; 6 – аппаратная гидроакустической аппаратуры; 7 – первый (носовой) отсек; 8 – каюта командира корабля и кают-компания офицеров; 9 – баллоны системы ВВД; 10 – носовой аварийный буй; 11 – носовые группы АБ; 12 – ходовой мостик; 13 – репитер гирокомпаса; 14 – прочная рубка; 15 – перископ; 16 – ПМУ устройства РДП; 17 – ПМУ антенны комплекса средств связи; 18 – ПМУ антенны РАС «Каскад»; 19 – ПМУ антенны радиопеленгатора «Завеса»; 20 – второй отсек; 21 – центральный пост; 22 – рубки связи и радиолокации; 23 – третий отсек; 24 – кормовые группы АБ; 25 – четвертый (водолазный) отсек; 26 – каюты водолазов; 27 – специальный водолазный комплекс (поточно-декомпрессионные камеры, отсек длительного пребывания, шлюзовая камера с приемо-выходными отсеками, баллоны с газовыми смесями, гелиево-кислородный компрессор, пост управления работой водолазов, а также водолазного комплекса и т. д.); 28 – гиропост; 29 – пятый (жилой) отсек; 30 – кубрики личного состава; 31 – столовая личного состава и камбуз; 32 – СПА; 33 – шестой (дизельный) отсек; 34 – главный ДД; 35 – седьмой (электродвижения) отсек; 36 – ГГЭД; 37 – восьмой (медицинский или кормовой) отсек; 38 – кормовой аварийный буй; 39 – медицинский блок; 40 – ГЭД экономического хода; 41 – приводы кормовых рулей; 42 – кормовое устройство лагового перемещения.
