Михаил Барятинский - Танки Второй мировой. Часть II

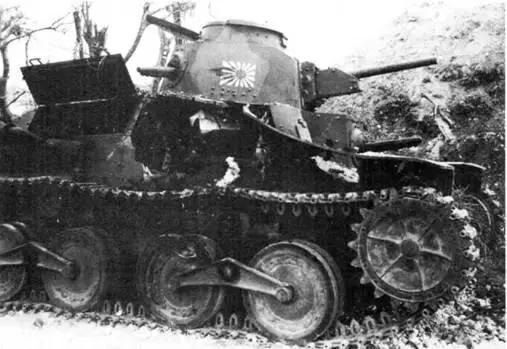

Танк "Ха-го" из состава 4-й роты 9-го японского танкового полка. Эта машина получила прямое попадание снаряда 75-мм американской танковой пушки. Сайпан, июнь 1944 г.

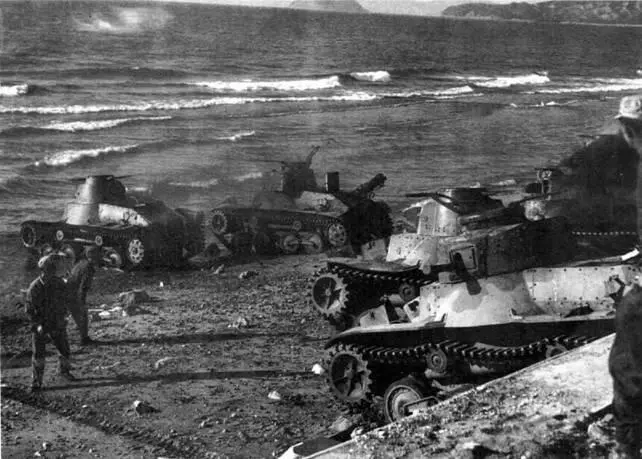

Так и не понадобившиеся для обороны Японских островов разоруженные американцами легкие танки "Ха-го" и "Ке- ри". 1946 г.

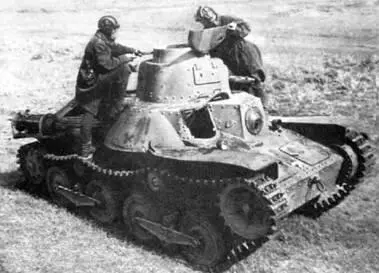

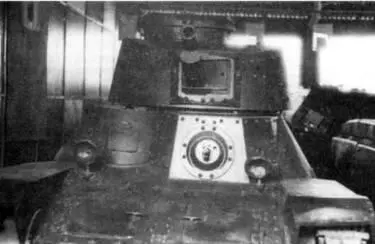

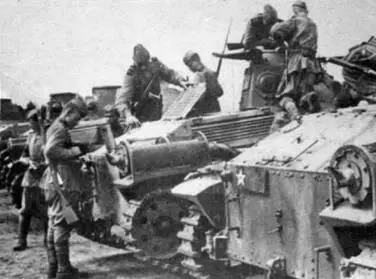

Легкий танк Тип 3 "Ке-ри" (вверху). Советские танкисты осматривают трофейный танк "Ха-го" с усиленной т.н. "маньчжурской" подвеской, Монголия, район р.Халхин-Гол, июль 1939 г. (в центре). Советские офицеры и солдаты осматривают танки "Ха-го" после капитуляции Квантунской армии. Август 1945 г. (внизу)

Начав в декабре 1941 г. войну на Тихом океане, Япония имела по 9 танков в составе десяти пехотных дивизий, и в основном это были "Ха-го". Эти танки имелись также в отдельных легкотанковых ротах и раз- ведротах, придавались и специальным военно-морским десантным отрядам. Они воевали на Гуаме, Тараве, Макине, Окинаве, Филиппинах, в Малайзии.

В боях с Красной Армией в августе 1945 г. японские танки фактически себя никак не проявили и были захвачены советскими войсками в основном в парках.

БОЕВАЯ МАССА, т: 7,4.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4380, ширина – 2070, высота – 2280, клиренс- 400.

ВООРУЖЕНИЕ: 1 пушка Тип 94 калибра 37 мм, 2 пулемета Тип 91 калибра 6,5 мм.

БОЕКОМПЛЕКТ: 75 выстрелов, 3300 патронов.

БРОНИРОВАНИЕ, мм: корпус: 6 – 12, башня – 12.

ДВИГАТЕЛЬ: "Мицубиси" A(N) 6120 VD, 6- цилиндровый, дизельный, воздушного охлаждения; мощность 120 л,с. (87,6 кВт) при 1800 об/мин.

ТРАНСМИССИЯ: редуктор, коробка передач (4 + 1), карданный вал, соединенный коническими шестернями с валами бортовых фрикционов, одноступенчатые бортовые редукторы.

ХОДОВАЯ ЧАСТЬ: четыре сдвоенных опорных катка на борт, два поддерживающих катка, ведущее колесо переднего расположения (зацепление цевочное); подвеска – типа Хара; гусеница мелкозвенчатая, с открытым шарниром и одним гребнем, шириной 250 мм, шаг трака 95 мм, число траков – 97. СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 2,0; глубина брода, м – 1,0.

СРЕДСТВА СВЯЗИ: отсутствуют

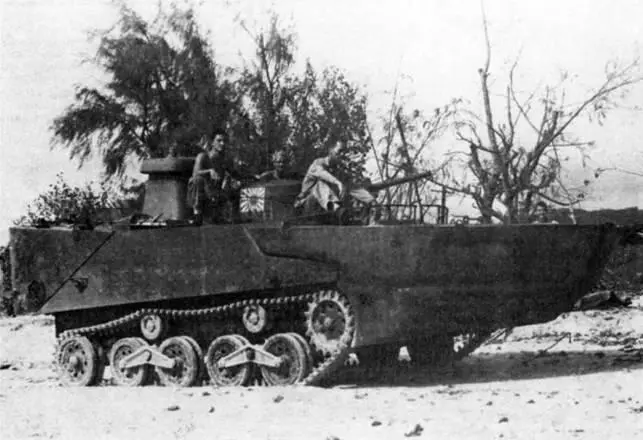

Легкий плавающий танк "Ка-ми", захваченный американскими войсками

Легкий плавающий танк, созданный с использованием некоторых узлов и агрегатов легкого танка "Ха-го". Один из наиболее удачных образцов японской разработки. Создан фирмой "Мицубиси" в 1941 г. В 1942 – 1945 гг. изготовлено 180 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

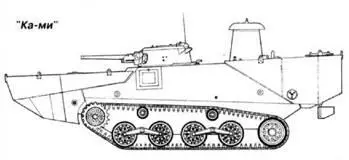

"Ка-ми" – корпус сварной, герметичный, коробчатой формы. Башня – сварная. конической формы, без командирской башенки. Вооружение: 37-мм пушка Тип 1 и спаренный с ней 7,7-мм пулемет Тип 97. На двух кронштейнах в кормовой части башни мог крепиться вертлюг для зенитного пулемета Тип 97. Над верхним люком-жалюзи моторного отделения устанавливался обтекаемый воздухозабор- ный короб, защищенный от брызг крышкой с отгибами. Для придания танку плавучести спереди и сзади крепились стальные понтоны, которые на берегу легко сбрасывались без выхода экипажа из машины. Движение на плаву – с помощью двух гребных винтов.

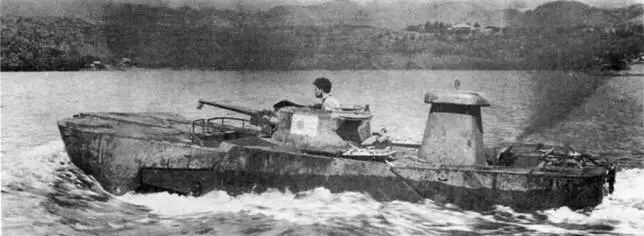

Танк "Ка-ми" на плаву

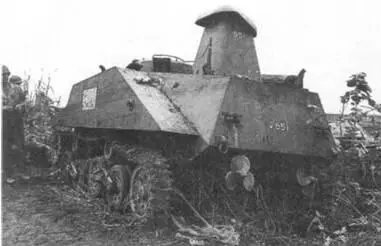

Подбитый плавающий танк "Ка-ми". Хорошо видны гребные винты

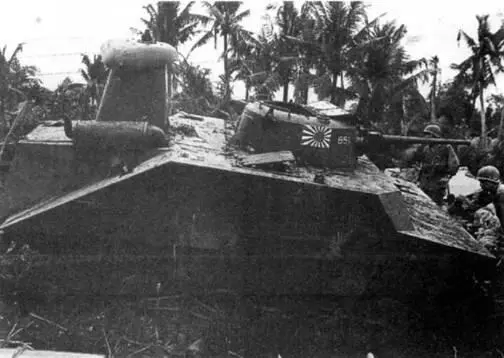

Американские солдаты осматривают подбитый танк "Ка-ми". Пирамидальный короб, установленный на крыше МТО предназначался для подачи воздуха к двигателю
