Первое участие в бою "локасты" приняли 25 марта 1945 г. в ходе операции по форсированию Рейна, Они входили в состав 6-й английской воздушно-десантной дивизии. Для перевозки танка по воздуху англичане, получившие 260 боевых машин этого типа, использовали грузовой планер. В последующем часть танков англичане передали бельгийской армии, откуда М22 попали в Египет, где состояли на вооружении вплоть до 1956 г.

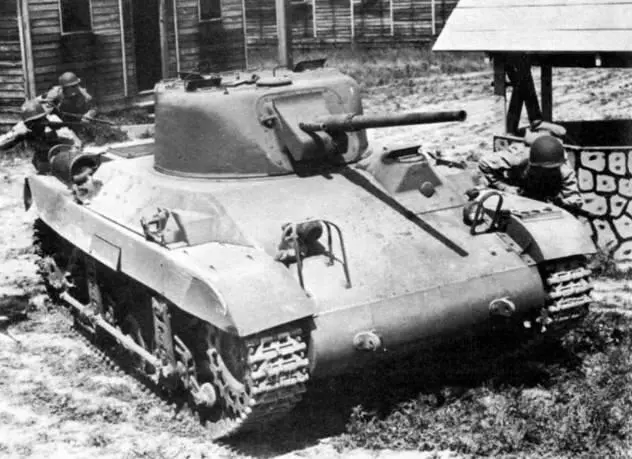

Легкий танк М22 во врем я тактических занятий на Абердинском полигоне. 1944 г.

БОЕВАЯ МАССА, т: 7,445.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3937, ширина – 2159, высота -1854.

ВООРУЖЕНИЕ: 1 пушка Мб калибра 37 мм, 1 пулемет Browning М1919А4 калибра 7,52 мм.

БОЕКОМПЛЕКТ: 50 артвыстрелов, 2500 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М46, перископический прицел М8.

БРОНИРОВАНИЕ, мм: лоб корпуса – 13, борт – 10…13, корма – 13, крыша – 13. днище – 10, башня -10…25,

ДВИГАТЕЛЬ: Lycoming 0-435Т. 6-цилиндровый горизонтально-оппозитный, карбюраторный, воздушного охлаждений, мощность 162 л.с. (119 кВт) при 2800 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, четырехскоростная коробка передач с синхронизатором, дифференциал, бортовые передачи; тормоза ленточные.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); каждая тележка подвешена на двух вертикальных буферных пружинах; в каждой гусенице 106 траков шириной гусеницы 286 мм, шаг трака 76 мм.

СКОРОСТЬ МАКС., км/ч: 56.

ЗАПАС ХОДА, км: 180.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 26, высота стенки, м – 0,46, ширина рва, м -1,67, глубина брода, м – 0,92.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508.

Разрабатывался с учетом опыта мирового танкостроения, накопленного за годы Второй мировой войны. Во внешнем облике танка, резко отличавшемся от всех ранее созданных американских легких боевых машин, угадывается влияние советского среднего танка Т-34. Предназначался для использования в качестве разведывательного и авиадесантного. Первый американский танк с торсионной подвеской. Производился фирмами Cadillac Саг Division, American Саг and Foundry и Massey Harris. С апреля 1944 по июнь 1945 г. изготовлено 4070 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус и башня сварные, броневые листы, примерно такой же толщины, как у танков серии М5, располагались под значительно большими углами наклона к вертикали. Силовая установка размещалась в кормовой части танка, а механизм поворота и бортовые передачи – в носовой. 75-мм пушка (модернизированный вариант авиационного орудия, использовавшегося на самолете B-25G Mitchell) снабжалась стабилизатором в вертикальной плоскости типа "Вестингауз". Силовая установка и трансмиссия были заимствованы у легкого танка М5, а подвеска у самоходного орудия М18. Особенностью М24 является наличие дублированных приводов управления танком у пулеметчика (он же – помощник механика-водителя). В боевом отделении находилось дополнительное (пятое) сиденье для командира подразделения.

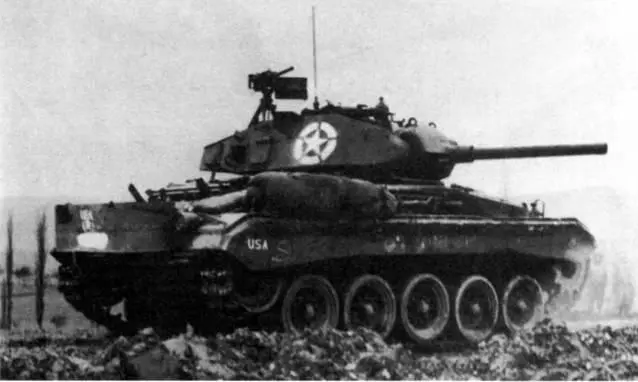

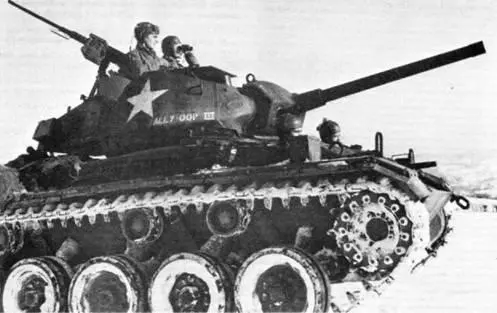

Легкий танк М24 (вверху и внизу). Американские войска в Европе получили эти танки зимой 1944 – /945 гг.

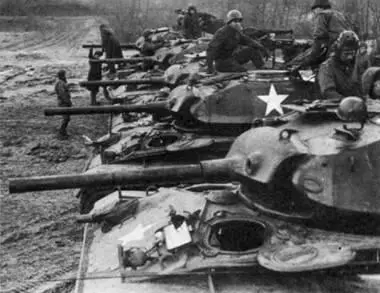

Легкий танк М24 из 740-го танкового батальона 82-й воздушно-десантной дивизии. Новые танки эта часть получила зимой 1945 г. после "Битвы за выступ" (сражение в Арденнах)

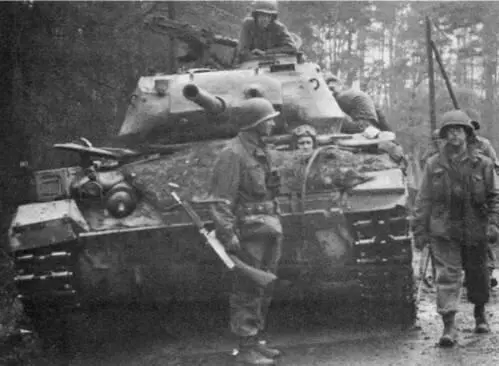

Легкий танк М24 и пехота в окрестностях Хаультхаузена. Германия, март 1945 г.

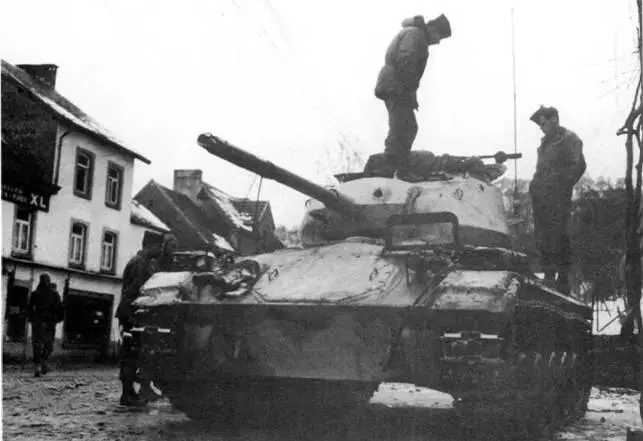

Легкий танк М24 в боевом охранении. Бельгия, январь 1945 г.

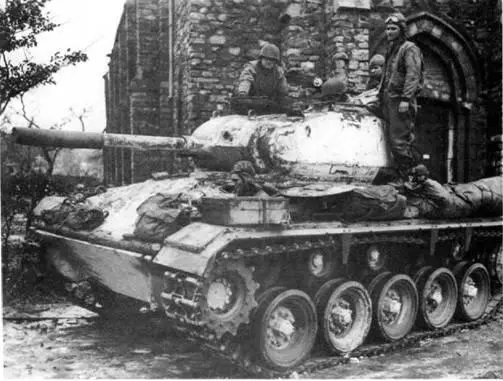

Выкрашенный в зимний камуфляж танк М24 18-го кавалерийского разведывательного эскадрона 14-й кавалерийской группы. Бельгия, февраль 1945 г.
