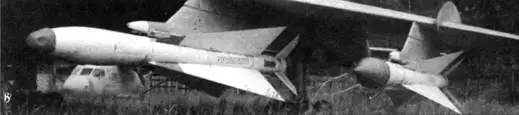

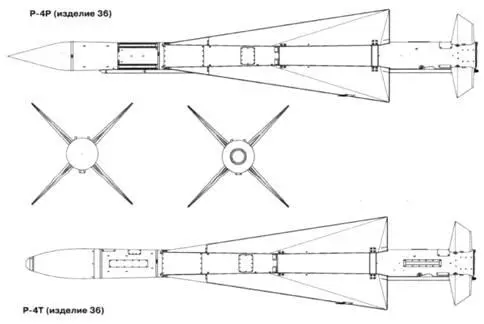

Ракеты Р-4Р (наружная точка подвески) и P-4T (внутренняя точка)

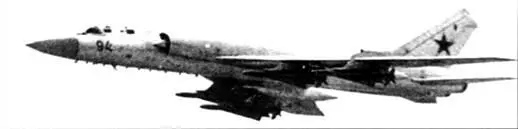

Ту- 128 с макетами ракет Р-4
Для подвески Р-4 служили АПУ-128, оснащенные характерными штангами-ограничителями крена ракет, препятствовавшими их «завалу» при старте и удару о пилон. Мощная осколочно-фугасная БЧ, содержавшая 29 кг взрывчатки, при подрыве поражала цель плотным градом из 2400 осколков массой по 6 г. Ракета имела нормальную аэродинамическую схему с развитым треугольным крылом, рули управлялись пневмоприводами от многочисленных баллонов со сжатым воздухом. В зависимости от исполнения К-80 комплектовались радиолокационной ПАРГ-10ВВ, обеспечивавшей моноимпульсную пеленгацию и всеракурсное наведение, или тепловой ГСН Т-80НМ «Рубеж». БЧ несла радиовзрыватель РВ-80 или оптический взрыватель НОВ-80Н (на тепловых ракетах).
Удар вероятного противника ожидался по кратчайшему расстоянию через полюс, и отразить его должны были развернутые на Севере полки перехватчиков с ракетами Р-4 вместе с самолетами дальнего радиолокационного обнаружения Ту-126. Тактика перехвата включала наведение с наземных пунктов с помощью автоматики «Воздух-1М» с передачей данных экипажу по радиотелемеханической линии, вывод самолета на рубеж захвата бортовым радиолокационным прицелом «Смерч», его предварительную ориентацию и автоматическое включение накала радиоэлектронных ламп ракет, после чего экипаж выполнял атаку. Комплекс мог вести поиск целей и перехват и самостоятельно, в автономном режиме. Для атаки высотных целей был отработан маневр «горка» при пуске, экономивший время (отсутствовал этап набора высоты) и расширявший угол захвата РАС, имевшей собственный наклон антенны 70°, а за счет тангажа способной подсвечивать цели и на углах до 100° - над самолетом и, отчасти, в задней полусфере.
С переходом противника на маловысотную тактику прорыва ПВО комплекс модернизировали, снизив пределы пуска по высоте с 8 - 10 км до 0,5 - 1,5 км с подсветкой целей у земли. Одновременно повысили помехозащищенность «радийных» ракет, получивших ГСН типа ПАРГ-15ВВ (тепловые оснащались головками Т-80НМД) и новый оптический взрыватель «Сокол». Масса ракет подросла на 20 кг, перевалив за полтонны. Доработанный комплекс получил обозначение Ту-128С-4М с РАС РП-СМ «Смерч-М» и модернизированными УР Р-4РМ и Р-4ТМ, позволявшими поражать маловысотные цели в передней полусфере на дальности до 25 км и в задней - до 12 км.
Перехватчики Су-15 и Як-28П несли ракеты К-98 (изделие 56) - исключительный случай унификации вооружения в авиации ПВО. К-98 в вариантах Р-98Р и Р-98Т являлись развитием ракеты Р-8 с повышенной энерговооруженностью, надежностью и помехозащищенностью - оснащение самолетов противника системами РЭБ сделало это требование первоочередным. Согласно заданию, комплекс создавался ОКБ-4 «для модернизации Су-11-8М» и должен был обеспечить возможности перехвата в большом диапазоне скоростей и высот, в том числе малых, а также в передней полусфере.
Первоначально ракеты именовались К-8М-2, на вооружение они были приняты Постановлением № 365-131 от 30 апреля 1965 года в комплексе перехвата Су-15-98 под наименованием Р-98 (комплекс на базе Як-28П, не полностью удовлетворявший военных, так и не дождался официального принятия на вооружение, хотя и поступил в эксплуатацию). Всеракурсное и маловысотное наведение обеспечивали новые радиолокационные головки ПАРГ-14ВВ, позволившие довести нижнюю границу атаки до 0,5 - 0,7 км. Энергообеспечение по-прежнему осуществлялось воздушными баллонами и аккумуляторной батареей, управление по курсу и тангажу - рулями от пневмоприводов, стабилизация по крену - элеронами. Для подвески ракет служило пусковое устройство ПУ-1-8. РГСН этих ракет была сопряжена с установленной на перехватчиках РАС РП-15 «Орел-Д» и РП-15М «Орел-Д58М» с улучшенной помехозащищенностью. Комплекс мог взаимодействовать с системой «Воздух-1М» и обеспечивал перехват целей, летящих со скоростями от 500 до 3000 км/ч на высотах от 50 до 23000 м с превышением 3 - 5 км, в передней полусфере на дальностях от 3 до 18 км и в задней - от 2 до 14 км - днем и ночью при любой погоде, что вызвало появление излюбленного журналистами названия «всепогодный истребитель-перехватчик».
