Владимир Ильин - АиВ плюс F-15 и Су-27 История создания, применения и сравнительный анализ

Серьезным переделкам подверглось оперение. Испытания Т10-1 показали, что с ростом угла атаки увеличивается не только подъемная сила, но и момент тангажа, который продолжает задирать нос машины. Чтобы удержать самолет на траектории, необходимо компенсировать эту тенденцию увеличением момента на пикирование. Однако компоновка Т10-1 сделать это не позволяла. Чтобы выйти из положения, сначала предложили сдвинуть стабилизатор назад. Но тут же выяснилось, что на самолете с отрицательной центровкой расположенное близко к крылу ГО играет роль своеобразного щелевого закрылка, повышая суммарную подъемную силу всей системы. С отдалением оперения от крыла этот эффект уменьшается. Решить проблему выбора оптимального положения стабилизатора помогло вертикальное оперение. Оказалось, что, раздвинув кили, момент ГО на пикирование можно резко увеличить. Подъемная сила крыла при этом все же немного падает, т.к. кили оказываются в зоне внутренних вихревых жгутов и снижают их интенсивность, однако выигрыш все же остается ощутимым. Эффективность такого решения была повышена за счет дополнительных подфюзеляжных килей, образующих нижние части «корневых шайб на ГО». Новое расположение килей положительно сказалось и на сохранении эффективности самого вертикального оперения при маневрах на больших углах атаки и скольжения, а попутно обеспечило удобный доступ к коробкам приводов на двигателях.

Однако не только совершенная аэродинамика и доведенная конструкция стали характерными чертами «римейка» Су-27. Важнейшую роль в достижении высокой боевой эффективности истребителя сыграли его бортовые комплексы, в первую очередь, радиолокационный (РЛПК-27), который стал главной боевой системой самолета. Он работает в семи режимах, первый из которых «Обзор» предназначается для поиска и обнаружения целей, определения их координат, параметров движения, а также госопознавания. Поскольку в этом режиме РЛПК получает информацию о цели с определенным периодом, зависящим от размеров зоны обзора, то в режиме «Сопровождение на проходе» комплекс позволяет сохранять эту информацию в промежутках между контактами в широком угловом секторе. Благодаря этому одновременно можно вести до 10 объектов, при этом станция продолжает обозревать пространство. При обнаружении 11-го объекта вычислительная машина перебирает ранее обнаруженные по критерию опасности и снимает с сопровождения цель, представляющую наименьшую угрозу. После принятия решения атаковать выбранный самолет станция производит захват его, точно определяя координаты. После пуска ракеты с радиолокационной ГСН начинается дискретно-непрерывная «подсветка» цели и передача команд управления на ракету по линии радиокоррекции. Для ведения ближнего маневренного боя реализованы специальные режимы – «Вертикаль», «Оптика» и «Шлем». В первом РЛС ищет цель, сканируя узкий вертикальный сектор пространства в указанном летчиком направлении, чем достигается быстрый захват объекта атаки. Второй режим служит для выдачи целеуказания радиолокатору, оптико-локационной станции и тепловым головкам самонаведения ракет с помощью кнюппеля на ручке управления самолетом. Третий режим аналогичен второму, но целеуказание выдается с помощью нашлемной системы «Щель-ЗУМ». При этом прицельная и сигнальная метки, определяющие линию визирования, выводятся на откидной отражатель перед правым глазом летчика. Поворачивая голову и накладывая метку на цель, летчик вызывает соответствующий разворот тепловых ГСН ракет. Если при этом выполняется ряд необходимых условий, то пуск можно выполнять сразу. Интересно, что даже при отказе всей этой техники по видимой цели можно запустить ракету, просто установив антенну РЛС в нулевое положение и прицелившись всем самолетом по неподвижной коллиматорной сетке на индикаторе на лобовом стекле ИЛС-31.

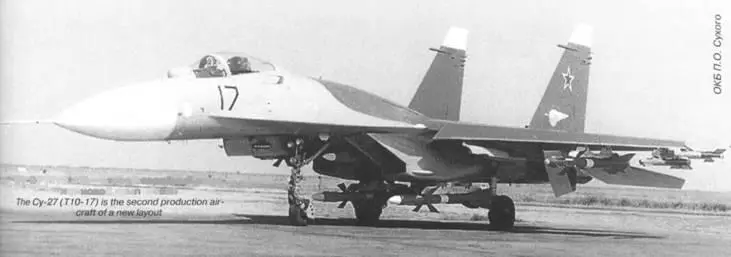

Су-27 (Т10-17) – второй серийный самолет новой компоновки

Последний, наряду с индикатором прямого видения ИПВ-1 (выражаясь современным языком – дисплеем), служит для отображения данных, необходимых при выполнении боевой задачи и входит в состав системы единой индикации «Нар- цисс-М». На индикаторах с помощью знако-символьных меток отображается 14 (!) различных режимов работы бортового оборудования. Например, если над меткой цели появляется полоска, значит объект свой, если нет – сомненья прочь, впереди противник. Необходимые запросы формирует общегосударственная система опознавания «Пароль-2Д», одним из главных отличий которой от старой системы «Кремний» стал режим имитостойкого опознавания, исключающий возможность имитации противником ответных сигналов, что делает систему на сегодня практически «не раскалываемой». Во время ракетной атаки выбранного объекта изображение его на ИЛС изменяется в зависимости от стадии атаки. В случае применения пушки на ИЛС выводятся две линии, параллельные прогнозируемой траектории снарядов. В образуемую ими «дорожку» необходимо «вписать» самолет противника так, чтобы законцовки его крыла касались линий, после чего можно открывать огонь.
