Владимир Ильин - АиВ плюс F-15 и Су-27 История создания, применения и сравнительный анализ

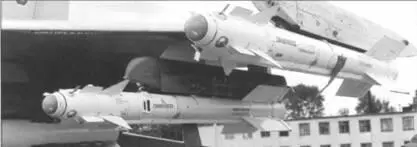

Ракеты средней дальности Р-27Р и P-27T

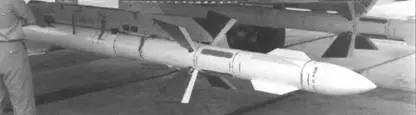

Ракеты ближнего боя Р-73

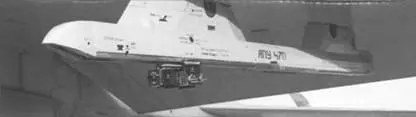

Пусковое устройство АПУ-470

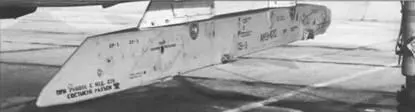

Катапультное устройство АКУ-470 под мотогондолой

АКУ-470 под фюзеляжем

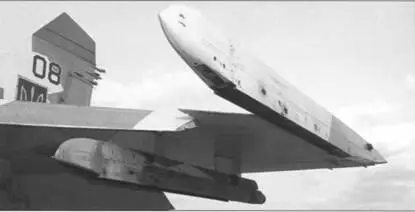

Пусковые устройства АПУ-73 на законцовке крыла

Таким образом, наметились два варианта решения проблемы: консервативный, предусматривавший постепенную доводку истребителя, и радикальный, сторонники которого ратовали, по сути, за полную переделку самолета. Каковы же были их аргументы? Они доказывали, что в данной компоновке довести истребитель до требуемого уровня невозможно, но пути достижения цели уже найдены, и чем раньше и круче будет сделан поворот, тем быстрее и с меньшими затратами советские ВВС получат качественное превосходство над самым совершенным самолетом вероятного противника. Убеждая замминистра авиапромышленности И.С. Силаева в необходимости радикальных перемен, М.П. Симонов говорил: «Конечно, можно выпустить сотни и тысячи посредственных истребителей, и если войны не будет, об их посредственности никто не узнает. Но мы работаем на тот черный день, когда наше оружие должно быть на самом высоком уровне, и поэтому другого пути нет!». В конечном итоге министерство «сдалось», и произошло это во многом благодаря настойчивости и энергии Симонова, которого безо всякого сомнения можно считать «отцом» нового Су-27.

Рабочее проектирование новой машины, получившей индекс Т-10С (т.е. серийный), началось в 1979 г. В том же году тема получила нового главного конструктора – перешедшего на работу в МАП М.П. Симонова сменил А.А. Колчин. Несмотря на большой объем работ, уже в конце 1980 г. из Комсомольска на «Кулон» отправили агрегаты первого Т-10С (Т10-7, № 04-03). Количество внесенных в исходную конструкцию изменений в полном соответствии с известным законом диалектики действительно привело к появлению качественно другого самолета. По сути, неизменными остались лишь общие принципы, заложенные в проект еще при П.О. Сухом, – интегральная компоновка, статическая неустойчивость, электродистанционная система управления, ставка на передовое оборудование и мощное вооружение. Но чем же конкретно отличался Т-10С от Су-27 «первой редакции»?

Тормозной щиток в убранном положении

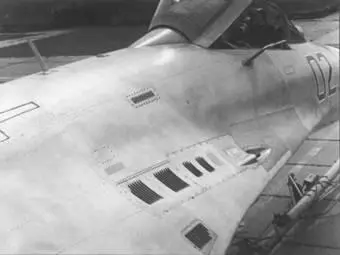

Плавное сочленение крыла с фюзеляжем – особенность Су-27

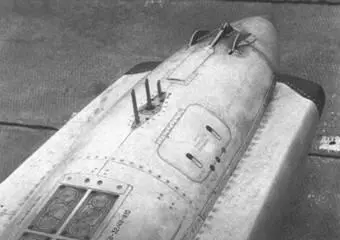

В хвостовой балке: устройство выброса пассивных помех и контейнер ТП

Прежде всего, аэродинамикой. Самолет получил новое крыло увеличенной площади с уменьшенной кривизной профиля и «срезанными» законцовками, на которых разместили пусковые устройства ракет. Это позволило отказаться от специальных противофлаттерных грузов и увеличить количество точек подвески с 8 до 10. Переднюю кромку оснастили предкрылками, а взамен «живших отдельно» закрылков и элеронов вновь применили флапероны. Для снижения сопротивления изменили обводы носовой части фюзеляжа и хвостовой балки, применили новый фонарь кабины. Контуры мотогондол удалось облагородить благодаря переносу коробок приводов агрегатов на двигателях снизу наверх. Для защиты от попадания посторонних предметов воздухозаборники снабдили решетками, перекрывающими воздушные каналы во время движения самолета по земле. На нижней поверхности воздухозаборников сделали створки дополнительной подпитки. Значительным изменениям подверглось шасси, особенно передняя опора, которую сдвинули назад на 3 м, чтобы брызги не попадали в воздухозаборники, и усилили. Уменьшение базы шасси обеспечило отличную маневренность самолета на земле. А вот от использования створок шасси в качестве тормозных щитков пришлось отказаться – их отклонение вызывало тряску горизонтального оперения (ГО). Все эти меры позволили сократить площадь миделя истребителя примерно на 15%.
