Д. Соболев - История самолётов 1919 – 1945

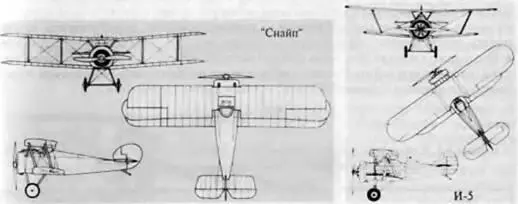

Рис. 1.2. Схемы истребителей Сопвич «Снайп» и И-5

Как видно из чертежей, общая компоновка самолета-истребителя за двадцатые годы практически не изменилась. Это по-прежнему — биплан со стойками и растяжками между крыльями, с неубирающимися шасси и открытой кабиной летчика. Основными тенденциями в развитии аэродинамической схемы были замена крыльев равного размаха и площади схемой полутораплан (верхнее крыло больше нижнего) и применение только одной пары стоек между крыльями. Распространение полуторапланной схемы было вызвано желанием улучшить обзор из кабины, а увеличение толшины профиля, и, следовательно, прочности крыла позволило уменьшить чисто межкрыльевых стоек. С годами увеличивались длина и вес самолета, что объясняется возросшими габаритами двигателей и необходимостью увеличения объема топливных баков в связи с ростом мощности силовых установок.

Наиболее существенным изменением явилась замена ротативного мотора стационарным двигателем воздушного охлаждения. Применение ротативных двигателей на ранней стадии развития авиации связано с тем, что двигатель с вращающимися цилиндрами лучше охлаждается в полете. Однако особенности конструкции такого мотора не позволяли сильно увеличивать мощность: под действием центробежных сил появлялись трудности с подачей смазки, возросший гироскопический момент начал влиять на управляемость самолета. Проблема надежного охлаждения была решена применением алюминиевых головок цилиндров, что улучшало теплоотдачу.

Одним из наиболее распространенных авиационных двигателей стал английский 9-цилиндровый звездообразный Бристоль «Юпитер», первые образцы которого (1921 г.) имели мощность 425 л.с. при 1700 об/мин. Он применялся на многих английских самолетах, по лицензиям производился в СССР, Франции. Германии, Чехословакии. Японии, Польше. Причиной популярности двигателя был его малый удельный вес и, что также немаловажно, учитывая проблемы производства и сбыта авиатехники после первой мировой войны, сравнительно небольшая стоимость.

Для лучшего охлаждения цилиндров их обычно не закрывали капотом. Вызывающие завихрения потока головки цилиндров были причиной большого лобового сопротивления самолетов. Тем не менее скорость истребителей продолжала постепенно возрастать. Это достигалось повышением мощности мотора и увеличением нагрузки на крыло. Остальные характеристики — скороподъемность, маневренность, время полета, огневая мощь — практически не изменились. Это свидетельствует о том, что в 20-е и даже в начале 30-х годов самолет-истребитель остался примерно таким же, как в годы мировой войны. Увеличению скорости и полезной нагрузки авиаконструкторы были обязаны, главным образом, успехам двигателестроения.

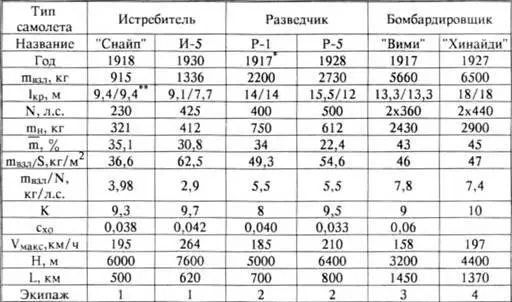

* Год выпуска прототипа — DH-9

** Размах верхнем крыла/размах нижнего крыла

Конечно, нс следует считать, что все истребители строились по одной и той же схеме. То, о чем говорилось выше — это лишь характерный пример. В условиях конкурентной борьбы многочисленных самолетостроительных фирм были неизбежны различные конструкторские подходы. Рассмотрим кратко наиболее известные истребители 20-х и начала 30-х годов.

В годы первой мировой войны самые удачные истребители среди стран Антанты строили во Франции и Англии. Эти две страны остались лидерами в этой области и в первые послевоенные годы.

Первым французским истребителем, поступившим на вооружение после мировой войны, был Ньюпор-Деляж-29 (рис. 1.3). Его создатель, Густав Деляж, начал конструировать этот самолет еще в 1918 г., но из-за окончания войны на время приостановил работу, поэтому истребитель стал поступать на вооружение только в 1922 г.

Тем временем Деляж построил гоночный вариант самолета, с уменьшенным вдвое по площади крылом и форсированным двигателем. На этой машине в феврале 1920 г. летчик Сади-Лекуант установил первый послевоенный рекорд скорости — 276 км/ч, а осенью того же года завоевал первый приз на международных состязаниях гоночных самолетов на приз Гордон- Беннетта [6, с. 5].

Серийный Ньюпор-Деляж имел двухстоечное бипланное крыло и 8-цилиндровый двигатель «Испано-Сюиза» с водяным охлаждением мощностью 300 л.с. Из-за несовершенной аэродинамики самолета прибавка в мощности не дала большого эффекта — максимальная скорость составляла 213 км/ч. Тем нс менее, репутация конструктора и победа на престижных состязаниях сделали свое дело, и на истребитель последовало много заказов. Он состоял на вооружении Франции в количестве 250 экземпляров. Самолет приобрели также Бельгия, Испания, Италия и Швеция, 609 самолетов купило японское правительство, активно занимающееся развитием авиации в своей стране [5, с. 698].
