А. Машкин - Тяжёлый танк Т-10

Т-10 в засаде. На манёврах Группы советских войск в Германии. Белая полоса справа на корпусе означает принадлежность танка к определённой стороне участников. Начало 1960-х гг.

Башня танка Т-10М, вид спереди слева

Башня танка Т-10М:

1 – отверстие для пальца крепления рамки пушки; 2 – окно для пулемёта ДШК; 3 – крюк; 4 – дождевой щиток; 5 – отверстие для тяги крепления рамки пушки; 6 – броневой лист крыши башни; 7 – отверстие для установки прибора наблюдения заряжающего ТНП; 8 – крышка люка заряжающего; 9 – рукоятка механизма поворота верхнего погона люка заряжающего; 10- броневое ограждение прицела ТПН-1; 11 – крышка люка командира танка; 12 – крышка кормового ящика башни для ЗИП; 13 – кормовой ящик для ЗИП; 14 – стакан антенного ввода; 15 – отверстие для прибора наблюдения ТПБ-51; 16 – поручень; 17 – колпак бронировки прицела Т2С-29; 18 – выемка для открывания откидного листа над радиаторами

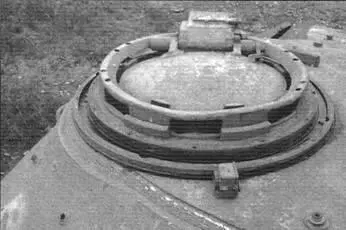

Справа: Башенный люк заряжающего. Видны шестерня механизма поворота люка и отверстия крепления турели зенитного пулемёта

Опытный образец стабилизированного в двух плоскостях орудия М-62Т2С прошёл заводские испытания летом 1955 г. Первые три его образца со стабилизаторами 2Э12 «Ливень» были отправлены на ЛКЗ 1 ноября 1955 г. и установлены на «объект 272» с прицелом наводчика Т2С-29-14.

Обновили на танке и вспомогательное – пулемётное – вооружение, оснастив его более мощными 14,5-мм КПВТ. Один из пулемётов, спаренный с орудием, мог использоваться и в качестве пристрелочного на дальностях до 2000 м. На его прицеле Т2С-29 для этого имелась специальная прицельная шкала. Другой пулемёт – зенитный с коллиматорным прицелом ВК-4 – размещался на башне, на погоне люка заряжающего; его наибольшая прицельная дальность составляла 1000 м. При необходимости из этого пулемёта можно было вести огонь и по наземным целям, используя оптический прицел ПУ-1.

Башня танка Т-10М, вид спереди справа

Размещение на танке прицела ТПН-1 по-боевому:

1 – прицел; 2 – шаровой фланец прицела; 3 – кольцо; 4 – стяжной болт; 5 – конический вкладыш; 6 – кронштейн прицела; 7 – рычаг подъёмного механизма пушки; 8 – тяга параллелограмма; 9 – рычаг механизма привода головного зеркала прицела; 10 – броневое ограждение; 11 – прожектор 11-2

На фото слева : Башенный командирский люк

Все члены экипажа, кроме заряжающего, имели приборы ночного видения: командир – ТКН-1Т, механик-водитель – ТВН-2Т, наводчик – ТПН-1-29-14 «Луна», позволявший вести прицельную стрельбу ночью с максимальной дальностью 1150 м.

Бронирование башни несколько усилили, поменяли места размещения приборов наблюдения и прицелов, форму их бронировок. Изменили конструкцию крышки люка механика-водителя и крыши силового отделения.

Установили на танке более мощный дизель В-12-6, имевший 750 л. с. при 2100 об/мин и отличавшийся конструкцией картера, коленчатым валом, поршнями цилиндров и т.д. Ввели ножную педаль тормоза и новые бортовые редукторы, у которых планетарный ряд размещался внутри ведущего колеса. Для улучшения плавности хода число гидроамортизаторов увеличили до шести, а динамический ход опорного катка возрос со 144 до 172 мм.

Запас возимого топлива довели до 400 л за счёт двух новых баков, которые разместили на кормовой части корпуса.

Танк получил систему ПАЗ и ТДА для постановки дымовой завесы.

Ходовая часть танка
