В. Гагин: Советские дизель-электрические подводные лодки послевоенной постройки

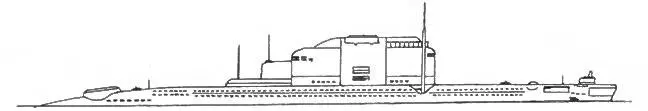

Код НАТО: 1-го класса GOLF-V.

Водоизмещение: 2800 т.

Размеры: 100x8,2x8 м.

Вооружение: 1 ПУ ракет SS-N-20 (комплекс Д-19); 6-533 мм ТТ (нос), 4-533 мм ТТ (корма) – 16 торпед.

Силовая установка: 3 дизеля, 6000 л.с.; 3 электродвигателя, 5500 л.с.; 3 винта.

Навигационно-акустическое оборудование: 2 радара, 2 сонара («Геркулес», «Феникс»).

Скорость: 15/14 узлов.

Глубина погружения: 300/250 м.

Экипаж: 87 человек ( в т.ч. 12 офицеров).

Строительство: Северодвинск, 1962 г., там же модернизирована в 1974-78 г.г. Главный конструктор Ю.Н.Кор- милицин, ЦКБ-18.

Назначение: для испытания ракет новых типов в составе Черноморского Флота. На 1985 г. находилась в резерве в качестве опытовой. Сдана на слом в 1992 г. Последняя ДЭПЛ с баллистическими ракетами на борту.

Ракета РСМ-52 (SS-N-20).

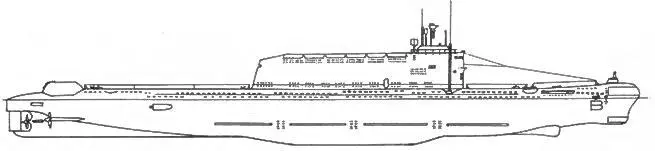

Код НАТО: GOLF-III.

Водоизмещение: Размеры: 118x8,2x7,6 м.

Вооружение: 6 ПУ ракет РСМ-40 (SS-N-8, комплекс Д-9), дальность стрельбы 7500 км; 4-533 мм ТТ (нос), 2- 533 мм ТТ (корма). Силовая установка: 3 дизеля, 6000 л.с.; 3 винта. Скорость: 14/13 узлов.

Строительство: 1 единица. Переоборудована в 1976 г.

Главный конструктор В.В. Борисов. Базирование: Северный флот.

В отсеке ПЛ проект 601.

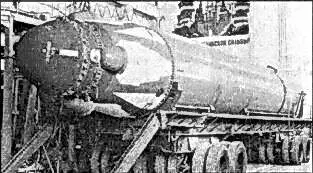

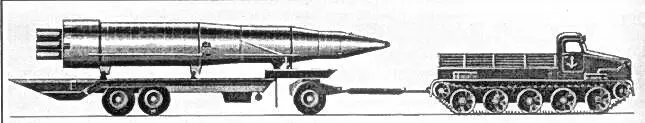

Ракета SS-N-5 (SERB) на транспортной тележке. Ракеты такого типа устанавливались на ПЛ проекта 629М (GOLF-II).

Код НАТО: 6-го класса GOLF-II. Водоизмещение: 2820/3553 т. Размеры: 99x8,2x8,1 м.

Вооружение: 3 ПУ ракет ССН-5 – комплекс Д-4 (3 ракеты Р-21 в новых ПУ СМ-87); 4-533 мм ТТ (нос), 2-533 мм ТТ (корма) – 6 торпед в ТА. Силовая установка: 3 дизеля, 6000 л.с.; 3 электродвигателя, 5500 л.с.; 3 винта. Навигационно-акустическое оборудование: 2 радара, 2 сонара. Навигационный комплекс «Сигма»-629А. С 1968 года устанавливается буксируемая антенна «Параван». Скорость: 15/12 узлов. Глубина погружения: 300/250 м. Дальность плавания: 16000 миль (7 узлов). Экипаж: 69 человек ( в т.ч. 12 офицеров). Строительство: Северодвинск (8 единиц), Комсомольск- на-Амуре (5 единиц). Модернизированы из GOLF-I по постановлению от 2 июля 1962 г. Базирование (1985 г.): Северный Флот – 4 единицы, Балтийский Флот -6 единиц, Тихоокеанский Флот – 4 единицы.

К-129 переоборудована по проекту 629А 22 июня 1967 г. Затонула 8 марта 1968 г. (в 1974 г. частично поднята американцами).

К-102 с ноября 1968 г. оборудовалась по проекту 605 в Северодвинске, ЧПУ для испытаний ракет 4К-18 комплекса Д-5 (главный конструктор В.В. Борисов). К-113 переведена на Тихоокеанский Флот, установлена на Дальзаводе для переоборудования в минный заградитель по проекту 629И, в 1974 г. списана.

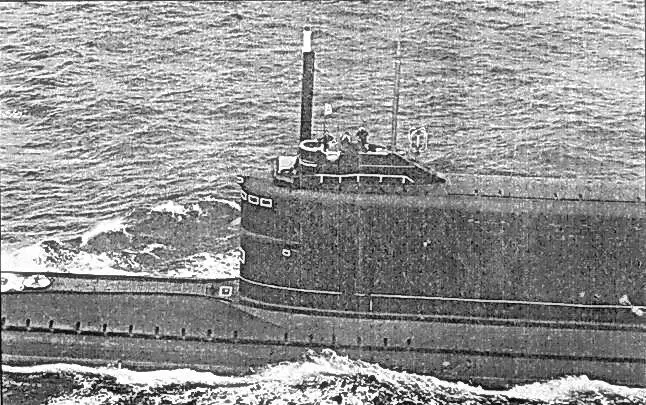

ПЛ проект 629М GOLF-II class.

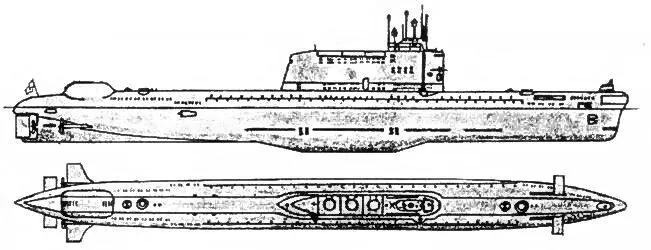

Проект 629: двухкорпусная ПЛ, 8 отсеков. Первоначальный комплекс Д-2 – надводного старта, при качке 4-5 баллов, скорости до 15 узлов. Глубина торпедной стрельбы – 80 м при любой скорости .

Тактико-технические данные см. ПЛ проекта 629А GOLF-II. Строились в 1959-62 г.г. в Северодвинске (14 единиц) и Комсомольске (7 единиц). Экипаж 59 человек, в т.ч. 10 офицеров. Из ПЛ GOLF-I три проданы в Китай (без ракет), одна затонула.

Первые модификации GOLF-I начали поступать на вооружение в 1958 году. Это второй проект ДЭПЛ с баллистическими ракетами на борту (первыми были ZULU-IV с двумя ракетами -они были в боевом составе флота очень недолго). До 1962 года построено 23 ПЛ GOLF-I class.

Вооружение: 3 ПУ ракет (СМ-60) для ракет Р-13 (Д-2);

6-533 мм ТТ (4 нос, 2 корма) – 6 торпед в ТА. Силовая установка: 3 дизеля 37-Д, 6000 л.с.; 3 электродвигателя (бортовые ПГ-102 в 2700 л.с.), 5400 л.с.; аккумуляторы 120-СЦ, ДГ-120; 3 винта. Навигационно-акустическое оборудование: «Плутон»- 629, РЛС «Альбатрос», РЛС «Накат», ответчик «Хром», ГАС «Арктика», ГАС «Свет М», ГАС МГ-15. Скорость: 15,5/12,5 узлов.
