Авиация и время 2004 01

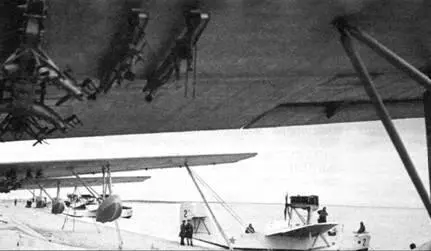

Бомбовые держатели на крыле МБР-2-М-17

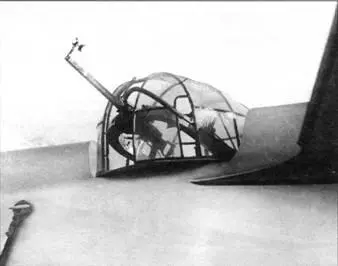

Турель Тур-6

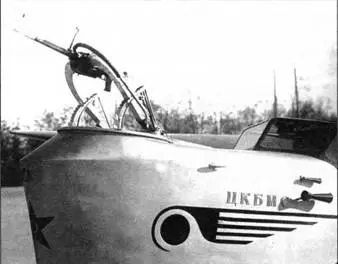

Стрелковые установки опытного самолета ЦКБ МС-1

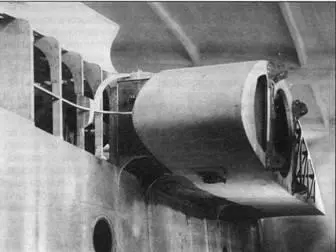

Центроплан

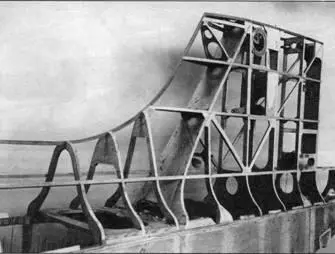

Каркас хвостовой части самолета ЦКБ МС-1

Донный якорь и кошка с бросательным концом

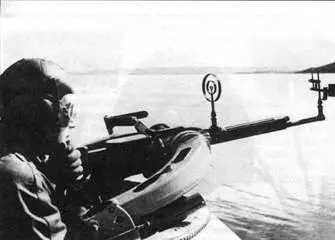

Передняя и задняя стрелковые установки серийного МБР-2-М-34. У пулеметов: штурман мл. л-т Г.Г.Павлов (слева), стрелок-радист Е.Л.Коноплин. СФ, 1942 г.

20 сентября вышел приказ по ГУАП №56/334, которым среди других решений определялся план работ коллектива Бериева. Одной из основных задач стало создание усовершенствованного варианта МБР-2 с новым отечественным двигателем М-34 (АМ-34), который следовало предъявить на Госиспытания к 1 августа 1935 г. Такой самолет получил внутреннее обозначение ЦКБ МС-1. Для него выбрали мотор М-34Н (с центробежным нагнетателем), оснащенный двухлопастным металлическим винтом изменяемого на земле шага. Новый двигатель должен был сохранить посадочные места М-17, что позволяло легко проводить замену мотора. Модернизация самолета не ограничилась применением новой силовой установки, были также изменены обводы лодки, улучшена аэродинамика, кабину летчика закрыли фонарем, установили экранированную турель стрелка-радиста, закрыли щели у руля направления, сделали зализы между крылом и лодкой, на крыле установили щитки Шренка. Для устранения выявленной в эксплуатации недостаточной путевой устойчивости самолета на планировании с задросселиро- ванным двигателем изменили форму вертикального оперения, увеличив его площадь. Конструкцию лодки, крыла и оперения усилили. Изменения претерпело оборудование и вооружение: машину оснастили самолетным переговорным устройством СПУ-3 (до этого члены экипажа общались между собой с помощью примитивного переговорного аппарата и световой сигнализации), вместо радиостанции 13СК могла устанавливаться станция РКК, спаренные пулеметы ДА заменили более скорострельными ШКАСами на турелях Тур-8. Самолет получил возможность эксплуатироваться с земли на колесно-лыжном шасси.

Летающая лодка ЦКБ МС-1, построенная на заводе №31, правда, еще со старым двигателем М-17, была предъявлена на заводские летные испытания весной 1935 г. 8 и 9 мая состоялись два полета, после чего самолет закатили обратно в цех для установки М-34Н, но с деревянным винтом. Испытания возобновились только 4 сентября и продолжались до 3 января 1936 г. За этот период летчик-испытатель П.А.Номан выполнил на ЦКБ МС-1 двенадцать полетов общей продолжительностью 5 ч 48 мин. Машина летала как с воды, так и с заводского аэродрома на колесном шасси. Штатный металлический винт был установлен только в конце испытаний. Полеты показали, что ЦКБ МС-1 по сравнению с МБР-2 с двигателем М-17 имеет большие скорость полета, потолок и скороподъемность, но меньшую дальность. В отчете по испытаниям особо отмечено, что конструкторам ЦКБ удалось устранить вибрацию хвостового оперения и неравномерность усилий на педалях управления – недостатки, выявленные при испытаниях предыдущего варианта МБР-2.

Летно-пилотажная оценка, данная Номаном, тоже была весьма благоприятной. В частности, он отмечал: «Взлет нормальный. Тенденций к развороту нет. При волне до 0,5 м и ветре свыше 5 м/с резких ударов в днище нет. Посадка самолета аналогична посадке МБР-2 за исключением того, что давление на педали равномерное. При накате и волне до 0,5м резких ударов в днище не ощущается». Правда, установка фонаря пилотской кабины ухудшила обзор вбок-назад. Из других недостатков, наиболее серьезным и самьм прямым образом влиявших на боеспособность самолета, был дефект топливной системы. На виражах и планировании в магистралях падало давление, и мотор начинал глохнуть. Кроме того, отмечалось не очень удобное капотирование мотора и то, что из кабины без посторонней помощи закрыть фонарь очень трудно.
