Семен Федосеев - Оружие современной пехоты. Часть 1

Схема однорядного магазина: 1 – крышка, 2 – корпус, 3 – пружина подавателя, 4 – подаватель, 5 – патрон

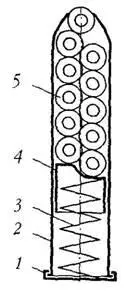

Схема двухрядного магазина (шахматное расположение патронов): 1 – крышка, 2 – корпус, 3 – пружина подавателя, 4 – подаватель, 5 – патрон

Шнековый магазин (оружие «Калико», США)

Ударно-спусковой механизм оружия может допускать ведение только одиночного, только непрерывного (при наличии автоспуска) огня, огня фиксированными очередями или сочетание этих режимов – при наличии соответствующего переводчика – переключателя режимов огня. Огонь фиксированными очередями позволяет экономно расходовать боеприпасы без снижения боевой скорострельности. Однако в ряде ситуаций ближнего боя непрерывный режим оказывается значительно более выгодным. Работа ударного механизма может производиться за счет энергии возвратно-боевой или специальной боевой пружины. В первом случае ударник (боек) жестко крепится на затворе или получает импульс от особого выступа затворной рамы. Во втором случае специальная боевая пружина воздействует или непосредственно на ударник, или на особую деталь, наносящую удар по ударнику, – курок. В соответствии с этим различают ударниковые и курковые механизмы. В состав ударно-спусковых механизмов в большинстве случаев включаются различные предохранители от случайного выстрела. Когда функции неавтоматического предохранителя и переключения режимов огня сочетаются в одной детали (система Калашникова, пистолеты АПС и «Беретта» 93), говорят о переводчике-предохранителе.

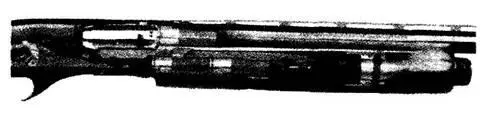

Подствольный трубчатый магазин самозарядного ружья – особенности формы патронов не создают риска случайного школа капсюля

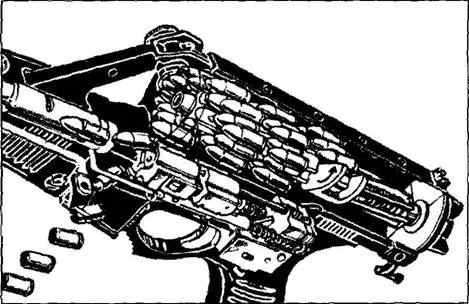

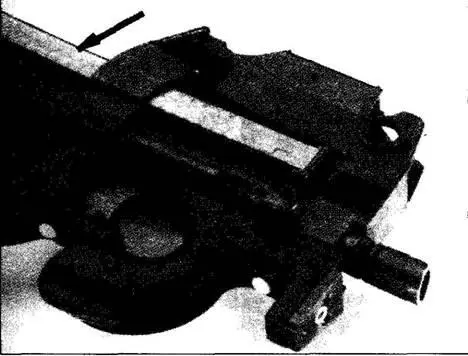

Надствольный магазин с поперечным положением патронов (пистолет-пулемет Р-90, Бельгия)

По характеру спуска выделяются механизмы самовзводные и несамовзводные. В первом случае стрелок, нажимая на спуск (спусковой крючок), в начале движения производит взведение курка (ударника) со сжатием боевой пружины, в конечной части движения – спуск. Во втором случае курок или ударник взводится предварительно, а нажатием на спусковой крючок только спускается с боевого взвода. Механизмы, способные работать в обоих режимах, обычно называют спусковыми механизмами двойного действия. Спуск самовзводом сокращает время первого выстрела, потому часто применяется в личном оружии, однако усилие спуска при этом намного больше, что отрицательно сказывается на меткости. Усилие спуска в военном оружии вообще достаточно велико, поскольку необходимо обеспечить безопасность от случайного выстрела при передвижении с оружием с патроном в патроннике и выключенными неавтоматическими предохранителями.

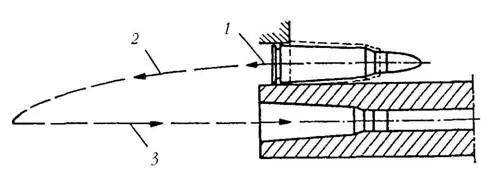

Схема подачи патрона из ленты с замкнутым звеном: 1 – извлечение патрона из ленты, 2 – снижение патрона на линию досылания, 3 – досылание патрона

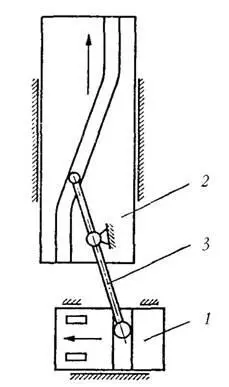

Рычажный механизм подачи ленты: 1 – подаватель ленты, 2 – подвижная система автоматики с копирным пазом, 3 – качающийся рычаг

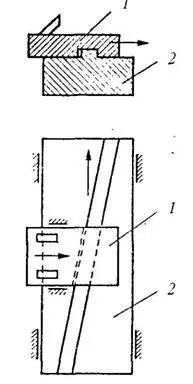

Ползунковый механизм подачи ленты: 1 – подаватель ленты, 2 – подвижная система автоматики с копирным пазом

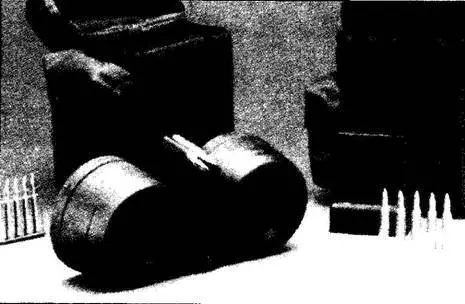

Двухдисковый магазин с переходом в двухрядный MAG-100 (США)

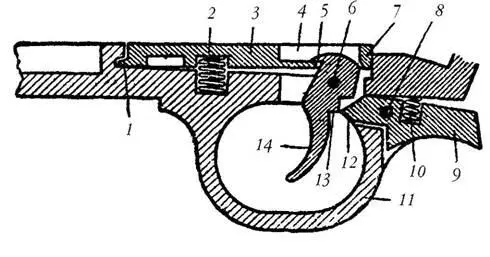

Спусковой механизм ручного пулемета ДП (СССР) с непосредственной связью шептала и спускового крючка: 1 – пятка шептала, 2 – пружина шептала, 3 – шептало, 4 – выемка шептала, 5 – зуб спускового крючка, 6 – ось спускового крючка, 7 – боевой взвод шептала, 8 – ось предохранителя, 9 – автоматический предохранитель, 10 – пружина предохранителя, 11 – спусковая скоба, 12 – выступ предохранителя, 13 – задний выступ спускового крючка, 14 – спусковой крючок
