Дисковые магазины более громоздки, но и более вместимы, что способствует их применению в ручных пулеметах. В некоторых системах (в основном – дробовиках с цилиндрической гильзой без опасности случайного накола капсюля) применяются трубчатые подствольные магазины – патроны в них располагаются последовательно в линию. Большой интерес вызывают шнековые магазины (пистолет-пулемет «Бизон-2», винтовка CALICO). Их работа основана на вращении внутри неподвижного кожуха шнека, подающего к горловине патроны, уложенные в винтовых пазах. Схема довольно сложна в реализации и изготовлении, однако позволяет совместить компактность магазина с большой его емкостью.

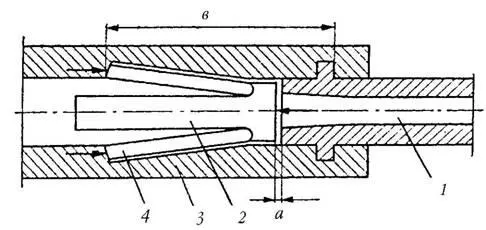

Запирание канала ствола разведением боевых упоров затвора: 1 – ствол, 2 – затвор, 3 – ствольная коробка, 4 – качающийся боевой упор, а – зазор между пеньком ствола и зеркалом затвора, в – длина узла запирания

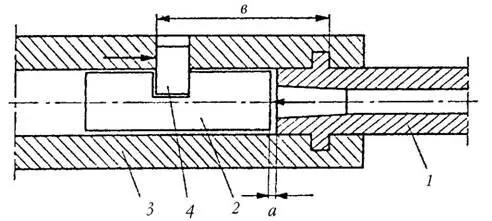

Запирание канат ствола с помощью клина: 1 – ствол, 2 – затвор, 3 – ствольная коробка, 4 – поперечно движущийся клин, а – зазор между пеньком ствола и зеркалам затвора, в – длина узла запирания

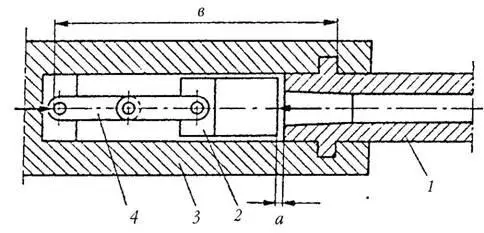

Запирание канала ствола шарнирно-рычажной системой: 1 – ствол, 2 – затвор, 3 – ствольная коробка, 4 – система рычагов, а – зазор между пеньком ствола и зеркалом затвора, в – длина узла запирания

В оружии «классической» компоновки приемное окно для магазина располагается в средней части – снизу (большинство образцов), сверху (ZB-30) или сбоку (MP-18, «Стерлинг») коробки.

С конца 70-х гг. большой интерес проявлялся к оружию, построенному по схеме «буллпап» – гнездо магазина расположено в передней части приклада, позади пистолетной рукоятки, а приклад поднят на линию оси канала ствола (хотя основы этой схемы были проработаны тридцатью годами раньше, о чем мы еще скажем). Схема «буллпап» позволяет сделать оружие намного компактнее, но имеет ряд существенных недостатков – смещение назад центра тяжести оружия, сложность обеспечения стрельбы с правого и левого плеча. Поэтому она получила довольно ограниченное распространение, а в 90-е гг. интерес к ней заметно поостыл.

Появился ряд образцов с расположением коробчатых магазинов большой емкости (до 50 патронов) сверху, вдоль ствола (автомат Р-90, винтовка G-11).

В большинстве пулеметов (включая СГ-43, РПД, ПК) и автоматических гранатометов (АГС-17, Мк19) используются патронные ленты. После Второй мировой повсеместно отказались от матерчатых лент, и большинство современных лент относится к металлическим звеньевым рассыпным или нерассыпным. Звено обычно вмещает один патрон, шарнирно соединено с соседними, может быть замкнутым или незамкнутым. Ленточное питание обеспечивает длительную непрерывную стрельбу при минимальной громоздкости системы питания, имеет небольшой мертвый вес, позволяет быстро производить заряжание путем наращивания ленты, но требует наличия в конструкции оружия специальной системы подачи ленты (ползунковой, рычажной, барабанной) и перевода патрона на линию досылания. Поскольку энергия для привода системы подачи ленты отбирается от движущихся деталей автоматики, необходим соответствующий запас по мощности. К тому же при стрельбе с грунта вместе с лентой внутрь оружия нередко попадает грязь. Это заставляет искать замену лентам в виде магазинов повышенной емкости, но не слишком больших размеров. Примером удачных решений могут служить дисковый магазин «Ултимакс-100» и двухдисковый магазин «Бета Компании емкостью 100 патронов. Такие магазины позволяют легко переделывать автоматические винтовки в ручные пулеметы. В некоторых системах (пулемет «Миними››) сочетаются приемники под ленту и под магазин, другие (MG-34) имеют сменный приемник.

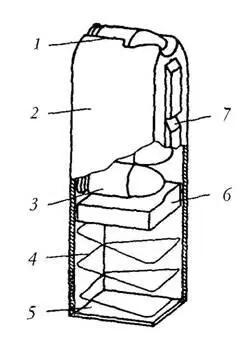

Схема прямого коробчатого магазина с шахматным расположением патронов: 1 – верхний загиб корпуса, 2 – корпус магазина, 3 – патрон, 4 – пружина подавателя, 5 – крышка магазина, 6 – ступенчатый подаватель, 7 – зуб для защелки магазина

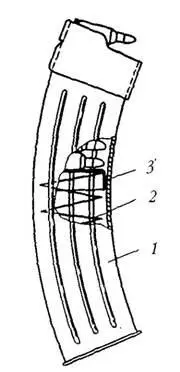

Схема секторного коробчатого магазина. 1 – корпус, 2 – пружина подавателя, 3 – подаватель
