Виктор Алексеев: Материаловедение: конспект лекций

По состояниюдревесины самого тела сучка они делятся на: светлые здоровые, темные здоровые, здоровые с трещинами, загнившие, гнилые и «табачные», у которых выгнившая древесина полностью или частично заменена рыхлой массой ржаво—бурого или белесого цвета. Наличие сучков в древесине приводит к снижению прочности, затрудняет ее обработку и склеивание, снижает качество (особенно при большом их количестве и диаметре). Значительно снижают качество древесины несросшиеся и загнившие сучки, а в некоторых случаях они делают древесину непригодной для изготовления изделий (например, досок).

Другим видом порока древесины являются трещины,образующиеся при разрыве древесины вдоль волокон. Трещины возникают в растущем и срубленном дереве. К первым относят метиковые, отлупные и морозные, ко вторым – трещины усушки.

Наибольшую протяженность имеют метиковые трещины, которые проходят через сердцевину ствола дерева, причем при высыхании заготовленной древесины размеры их увеличиваются. В круглых заготовках древесины такие трещины обычно возникают на торцах, в пиломатериалах или деталях – на торцах и боковых поверхностях.

При расслоении древесины по годовому слою образуются отлупные трещины, причем обычно на границе резкого перехода межслойной древесины в крупнослойную, и встречаются у деревьев всех пород. Во время сушки древесины происходит увеличение отлупной трещины.

При сушке древесины под воздействием внутренних напряжений возникают трещины усушки.Этот вид трещин от других (метиковых и морозобойных) отличается меньшей протяженностью и глубиной.

В досках трещины могут выходить на пласть, кромку или торец. Соответственно они называются пластевыми, кромочными и торцовыми. Трещины, особенно сквозные, нарушают целостность древесного материала и снижают его механическую прочность.

Переработку древесины всех пород очень часто осложняют встречающиеся пороки формы ствола: сбежистость, овальность, наросты, кривизна и закомелистость.

Сбежистостьвыражается в уменьшении диаметра бревна или ширины необрезной доски, превышающих нормальный сбег, который равен 1 см на 1 м длины сортимента. Как правило, она больше у лиственных пород, особенно у деревьев, выросших на просторе, а по длине ствола – в вершинной части. Этот вид порока формы ствола увеличивает количество отходов при распиловке и лущении круглых лесоматериалов и обусловливает появление в шпоне радиального наклона волокон. Овальностьствола представляет собой эллипсовидную форму поперечного сечения торца, у которого больший диаметр в 1,5 и более раза превышает меньший.

Осложняют переработку древесины наросты в виде местного утолщения ствола различных форм и размеров. Наростыобразуются в результате разрастания тканей под воздействием различных раздражителей – грибов, низких или высоких температур и т. д., а также при пожарах, механических повреждениях и по другим причинам.

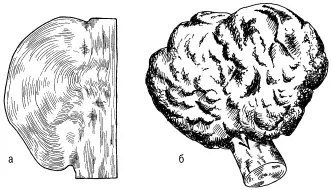

Рис. 2. Наросты: а) гладкий, б) бугристый

Гладкие наросты (рис. 2а) часто возникают на стволах сосны и березы. Годичные слои в местах наростов обычно шире, чем в стволе. Бугристые наросты, или капы (рис. 2б), образуются в основном на стволах березы, ореха, а также клена, ольхи черной, ясеня, бука, тополя и др. Древесина в зоне капов имеет неправильное строение со свилевато—волнистым направлением волокон и с темноокрашенными включениями в виде небольших пятен, черточек и точек. В разрезах капы имеют красивую текстуру, поэтому они применяются как материал для художественных поделок и изготовления строганного шпона.

Такой порок ствола, как его кривизна,также затрудняет использование круглых лесоматериалов и увеличивает количество отходов при распиловке. Кривизна ствола – это отклонение продольной оси от прямой линии, причем она может быть с одним изгибом и сложной – с двумя и более изгибами.

Часто встречается такой вид порока ствола, как закомелистость,который выражается в резком увеличении диаметра комлевой части круглых лесоматериалов, т. е. когда диаметр комлевого торца в 1,2 раза больше, чем диаметр на расстоянии метра от этого торца. При распиловке и лущении древесины наличие такого порока приводит к увеличению количества отходов и, кроме того, обусловливает появление в шпоне радиального наклона волокон. Закомелистость также затрудняет использование круглых лесоматериалов по назначению и осложняет переработку древесины.
