В. Арбузов - Броненосец Двенадцать Апостолов

Согласно условиям контракта, плиты изготавливались по способу "смешанной системы", изобретенной инженером Вильсоном, или сваркой расплавленной стали листов прокатанного железа в пропорции 33,3% стали и 66,6 % железа. Всего с лиственничной подкладкой, болтами и гайками общий вес бронирования достигал 2014,31 т.

Плиты в основном на 97,8-98,1 % состояли из железа. Но к нему добавлялись весьма незначительные добавки (от 0,02 до 0,8%) углерода, кремния, серы, фосфора и марганца.

В целом по своей технологии изготовление плит в конце IX в. являлось весьма сложной задачей, которую могли выполнить в мире лишь несколько заводов. Сталь, предназначенная для плит, проходила испытание и на механический разрыв. Так, разрывное усилие не могло быть менее, чем 17,518,6 т на квадратный дюйм вдоль, и 16-18 т поперек плиты. Причем удлинение при этом не должно было превышать 16-24% на длине 203 мм.

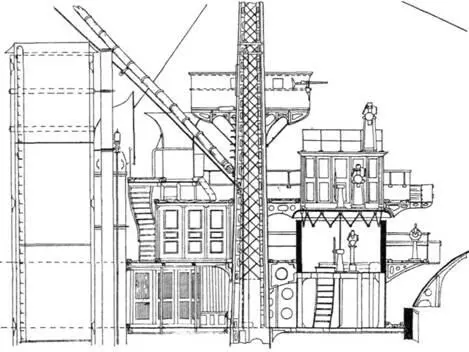

Эскадренный броненосец "Двенадцать Апостолов" (Сечение по диаметральной плоскости в районе боевой рубки)

Включало в себя: 4 305-мм, 4 152-мм, 12 47-мм, 14 37-мм и 2 63,5-мм десантных орудия системы Барановского.

4 305-мм орудия с длиной канала ствола в 30 калибров находились в двух барбетных установках в носу и корме. Установки обеспечивали орудиям угол горизонтального наведения в 270° для носовых орудий и 290° для кормовых. Наибольший угол вертикального наведения составлял 15°, что позволяло стрелять на дистанцию в 50 кабельтовых, наибольший угол снижения равнялся 5°. При этом угле снаряд достигал дистанции всего около 90 м от борта. Все четыре орудия находились на одном уровне, а оси каналов стволов отстояли над ватерлинией на 6,4 м.

Механизмы подачи боезапаса позволяли обеспечивать скорострельность в 1 выстрел в 3,5 минуты. Но на практике, с наведением на цель, она не превышала 1 выстрела в 7 минут, что на момент введения корабля в строй уже считалось неудовлетворительным. Общий вес орудий с установками равнялся 422 т, снарядов 130,8.

Боезапас к 305-мм орудиям составлял 240 боевых зарядов и 250 снарядов (77 снарядов из обыкновенного чугуна, 77 бронебойных, 77 фугасных и 19 шрапнельных).

4 152-мм орудия располагались в верхней батарее, на бортовых станках, распространенных в то время на флоте, системы Дубро- ва-Вавасера. Станки обеспечивали горизонтальное наведение по 104° для носовых (84° в нос и 20° за траверз) и кормовых (84° в корму и 20° в нос за траверз) орудий. Максимальный угол вертикального наведения равнялся 8,5°, что обеспечивало дальность полета снаряда в 35 кабельтовых (ок 6,5 км), минимальный угол снижения 7,5°, что позволяло стрелять от борта на расстоянии всего около 30 м. Система подачи и заряжания обеспечивала скорострельность 1 выстрел в 30 секунд, а с наведением на цель в 60 секунд. Вес 152-мм орудий с установками равнялся 44,7 т, вес боезапаса 50,1 т. Боезапас к орудиям составлял 640 боевых зарядов и 532 снаряда (136 снарядов из обыкновенного чугуна, 136 бронебойных, 136 фугасных, 92 шрапнельных и 32 картечных). Оси каналов ствола всех орудий отстояли от грузовой ватерлинии на расстоянии 3,63 м, это позволяло при условии слаженной работы комендоров успешно вести стрельбу при качке до 5°. При качке более, чем в 5° 152-мм орудия стрелять уже не могли.

305-мм и 152-мм орудия предназначались для эскадренного боя. Для отражения же атак появившегося незадолго до нового вида оружия – миноносцев, использовались малокалиберные одноствольные орудия двух калибров (47- и 37-мм).

В батарейной палубе находились 6 47-мм и 4 37-мм орудия. Высота оси ствола каждого орудия над грузовой ватерлинией равнялась 3,65 м.

47-мм орудия имели наибольший угол возвышения в 21°, что позволяло им стрелять на расстояние около 3,9 км. При наибольшем угле снижения 22,5° стрельбу можно было вести на расстоянии не менее 10 метров от борта.

Для 37-мм батарейных орудий наибольший угол возвышения равнялся 35° (дальность стрельбы более 2,2 км), снижения 29° (дальность стрельбы не менее 7 м от борта).

6 47-мм орудий располагались на спардеке.

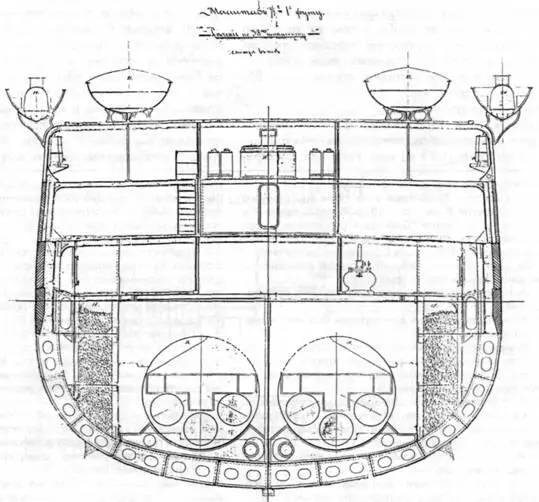

Эскадренный броненосец "Двенадцать Апостолов" (Поперечное сечение в районе 38 шп.)

На мостиках стояли 4 37-мм пятиствольных орудия системы Барановского. В 1901 г. оба десантных орудия сняли с мостика и поставили на колесных лафетах на верхней палубе за кормовой башней. На боевом марсе на фок-мачте стояло 6 37-мм одноствольных орудий. Они имели наибольший угол возвышения в 37°, что позволяло им вести огонь на максимальную дальность полета снаряда, минимальный – в 13° позволял стрелять на расстоянии не менее 70 м от борта. Высота осей их стволов над грузовой ватерлинией равнялась 14,2 м. Все малокалиберные орудия имели сектор обстрела по горизонту от 60 до 80°, скорострельность от 3 до 5 выстрелов в минуту.
