В. Арбузов - Броненосец Двенадцать Апостолов

Корабль имел проектное углубление 25 ф. 6 д. (7,7 м) на ровный киль, проектное водоизмещение 8076 т. В процессе строительства его проектное водоизмещение увеличилось до 8118,5 т, а во время службы фактическое водоизмещение возросло до 8433,6 т. Поэтому в полном грузу осадка составляла 26 ф. 9 д. (8,2 м) носом, 27 ф. 6 д. (8,4 м) кормой, средняя 27 ф. 2 д. (8,3 м). Величина изменения водоизмещения на 1 дюйм (25,4 мм), осадки равнялся 35,22 т.

Площадь грузовой ватерлинии равнялась 15198,7 ф 2 , миделя 1250,6 ф 2 . Коэффициент полноты ватерлинии составлял 76,4%, миделя 81,5%. Метацентрическая высота равнялась 3,6 ф (1,09 м). Форму корпуса образовывали 83 шпангоута, имевшие шпацию 1,2 м. Корпус в деталях конструкции представлял подобие корпуса, построенного чуть раньше для Балтийского моря броненосца "Император Александр II", имел далеко выдающийся вперед таран (от линии перпендикуляра на 3,65 м, углубление 1,82 м).

Внутреннее дно простиралось от 15 до 70 шпангоута. Корпус делился на 11 водонепроницаемых отсеков 10 водонепроницаемыми переборками.

Самым малым отсеком был таранный между 3 и 6 шп.

Затем в отсеке от 6 до 15 шп. на платформах размещались шкиперское и брашпильное отделения, цепные ящики, погреб мокрой провизии и минный погреб.

Далее в отсеке между 15 и 27 шп. находилось помещение для боевых зарядных отделений мин Уайтхеда, крюйт-камеры и бомбовые погреба для 6 и 12-д. орудий, 3 патронных погреба для малокалиберной артиллерии и выгородка для помпы Вартингтона.

В отсеках с 27 по 39 и 39 по 51 шп. располагались носовые и кормовые котельные отделения с 12-ю цилиндрическими котлами.

Машинное отделение находилось в отсеке между 51 и 62 шп.

В следующем за ним отсеке между 62 и 72 шп. проходили коридоры гребных валов, размещались погреба для сфероконических мин, два патронных погреба для малокалиберной артиллерии, крюйт- камера и бомбовый погреб для 12-дюймовых орудий, помещение мокрой провизии и аккумуляторный отсек.

В отсеке между 70 и 76 шп. находились рулевое отделение, помещение для сухой провизии, отделение для хранения якорей, для сфероконических мин, офицерский провизионный погреб, отделение минных аппаратов, ящики для хранения тросов и канатов.

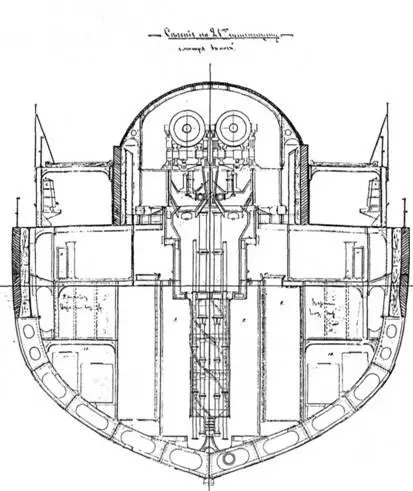

Эскадренный броненосец "Двенадцать Апостолов" (Поперечное сечение в районе 21 шп.)

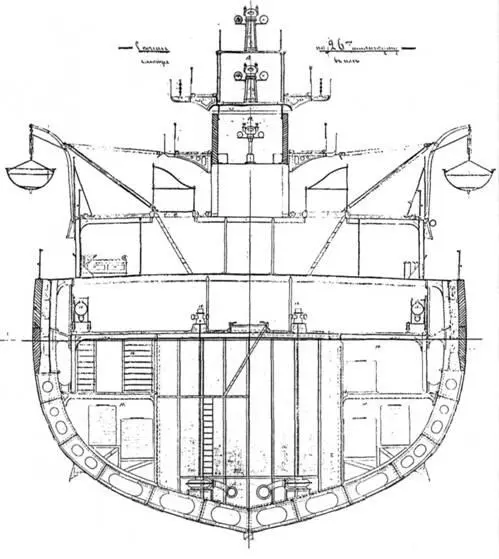

Эскадренный броненосец "Двенадцать Апостолов" (Поперечное сечение в районе 26 шп.)

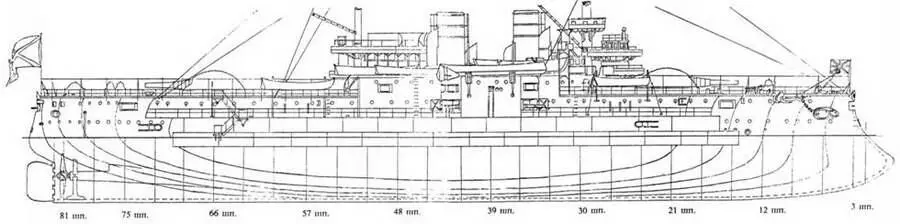

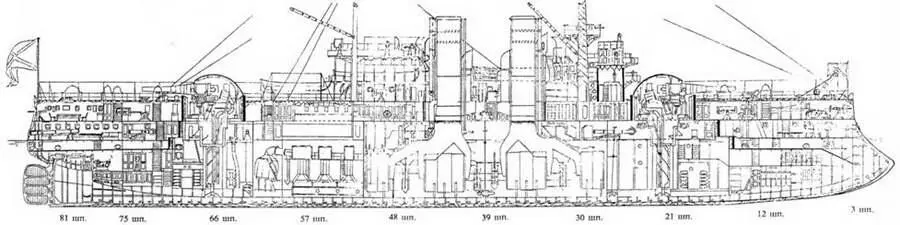

Эскадренный броненосец "Двенадцать Апостолов" (Наружный вид с указанием размещения плит бортовой брони, продольный разрез и план верхней палубы)

В последнем кормовом отсеке от 76 шп. до ах- терштевня находился румпель с рулевой машиной. Бронирование "Двенадцать Апостолов" имел более развитую систему бронирования, чем первые балтийские броненосцы "Император Александр II" и "Император Николай I". Весьма близким по системе бронирования был другой балтийский корабль "Гангут".

Бронирование "Двенадцати Апостолов" состояло из пояса по ватерлинии длиной 68 м, нижнего каземата длиной 64,5 м и верхнего каземата длиной 14,5 м. Пояс по ватерлинии и оба каземата имели в носу и корме траверзное бронирование.

Броневые плиты по ватерлинии на протяжении 42,7 м имели толщину 356 мм, к носу и корме шли по несколько плит толщиной 305 мм. Траверзная броня пояса имела толщину в носу 254 мм, в корме 229 мм. Нижний каземат на всем своем протяжении защищался 305-мм плитами, а в носу и корме замыкался 254-мм плитами. Верхний каземат, созданный для защиты 4 152-мм орудий, по всему периметру защищался 127-мм плитами.

Круглые барбеты обеих 305-мм установок имели броню 254-305-мм. Сами барбетные установки имели колпаки сферической формы, закрытые 64мм стальными листами. Палубная броня вне казематов состояла из 50-64 мм листов.

Вся броня на корабле была сталежелезной. Плиты вертикальной брони изготовили в Англии, на известном заводе Камеля. Общий вес изготовленных в Англии плит равнялся 1689 т. Вес 356-мм и 305-мм плит равнялся 504,9 т, 254-мм и 229-мм – 130,56 т, 12 плит нижнего каземата – 564,4 т, 127мм верхнего каземата – 147 т, барбетные 305-мм и 254-мм плиты – 320 т, 152-мм плиты для боевой рубки – 22,65 т.
