В. Арбузов - Броненосцы типа Екатерина II

Заложен в Пемброке 12 июля 1880 г., спущен 22 ноября 1882 г., вступил в строй в июле 1887 г.

Размеры: длина между перпендикулярами 99 м, наибольшая ширина 20,8 м, осадка 7,9 м. Водоизмещение 9500 т (корпус с броней – 5980 т, механизмы и оборудование – 3520 т).

Вооружение: 4 – 305-мм, 45-тонных, 6 -152-мм, 12 – 6-фунтовых, 14 малокалиберных орудий и 4 торпедных аппарата.

Оси стволов 305-мм орудий отстояли на 6,7 м от поверхности воды. При боевом заряде 134 кг, снаряд весом 324 кг, (начальной скорости 576м/сек.) на расстоянии 914,4 м пробивал плиту в 521 мм.

Броня: пояс 456 мм, траверзные переборки 203 мм, барбеты 282 – 254 мм, боевая рубка 305 мм (крыша 50,8 мм), палуба от 50,8 до 127 мм (в оконечностях). Подкладка под броню имела толщину от 254 до 508 мм. Барбеты (длина 18,3 м, ширина 13,7 м) образовывали 11 наклонных плит на 350-мм тиковой подкладке. Вес брони с подкладкой 2575 т.

Механизмы: 2 машины системы "компаунд" по 3500 л. с. (общая мощность 7000 л. с.) изготовлены на заводе Хомфрейза, имели три цилиндра (ЦВД – 1320 мм, 2ЦНД – 1880 мм) и ход поршней в 1060 мм. При максимальной мощности корабль развивал 15,5 уз., а при форсированной тяге (9600 л. с.) 16,8 уз. 12 цилиндрических котлов, 2 винта диаметром 5,64м (шаг 5,3). Запас угля 900/1200 т. Дальность плавания 10-узловым ходом 7000 (?) миль.

Мореходные качества кораблей класса "адмиралов" желали оставлять лучшего. При умеренной погоде их скорость заметно падала и волны легко входили на бак. Идя же к волне бортом, они имели качку до 20° на борт.

Причиной этого явилась большая, чем на других кораблях такого ранга, "впалость" носовых и кормовых очертаний корпусов.

В 1888 г. "Колингвуд" участвует в маневрах, затем непродолжительное время стоит в резерве и в ноябре 1889 г. уходит в Средиземное море, где и находится до марта 1897 г. За это время (1896 г.) он прошел ремонт на Мальте. После возвращения из Средиземного моря броненосец до 1903 г. в составе сил береговой охраны, после чего разоружен в Девонпорте. В январе 1905 г. корпус "Колингвуда" отбуксировали в Ист- Кайл, где он простоял до продажи 11 марта 1909 г. на слом.

Водоизмещение: "Ансон " и "Кампердоун" 10 600 т (корпус 6650 т, оборудование 3950 т). Длина между перпендикулярами 100,3 м, наибольшая ширина 20,9 м, осадка 8,5 м.

Водоизмещение: "Хоув" и "Родней" 10 300 т. Размерения: длина между перпендикулярами 99,1 м, наибольшая ширина 20,8 м, осадка 8,9 м. Их осадка увеличилась на 1 м, по сравнению с "Колингвудом", из-за более тяжелой артиллерии и более мощных (на 500 л. с.) механизмов.

Все это вызвало переуглубление броневого пояса, который при небольшом крене уходил в воду.

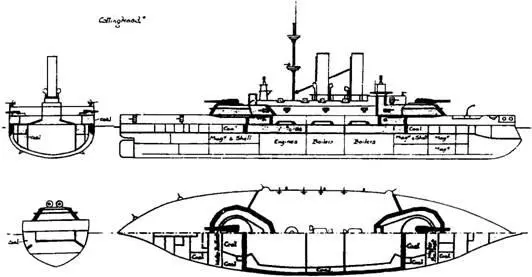

Бронирование и расположение артиллерии на броненосце "'Колингвуд " (из книги О. Parkes "British Battleships" London. 1958).

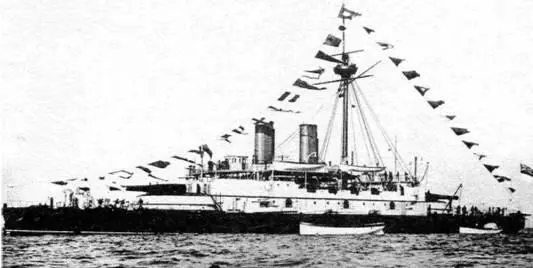

Броненосец "Родней " на Спитхедском рейде.

Корабли вооружили 4 – 343-мм, 67-тонными (длина ствола 11 м), 6 – 152-мм, 12 – 6-фунтовыми, 17 малокалиберными орудиями и 5 торпедными аппаратами (на "Роднее" – 4).

343-мм орудия (вес снаряда 566 кг) пробивали с дистанции 914,4 м плиту в 686 мм. Оси стволов отстояли от воды на 6,1 м. Сектор обстрела каждой установки 270°.

Пояс 457 – 203 мм, траверзы 406 – 178, барбеты 293 – 3 54 мм, (на "Хоув" и "Родней") и 3 56 – 305 мм (на "Ансоне" и "Кампердоуне"). Боевая рубка 305 мм, (крыша 50,8 мм), верхняя палуба 76 мм в центре, 63,5 мм у оконечностей. Общий вес брони 2880 т (28%) , запас угля 900/1200 т. Экипаж от 525 до 536 человек.

Механизмы: на "Кампердоуне" – Модслея, на остальных – Хомфрейза. Все имели по две вертикальные трехцилиндровые машины двойного расширения.

На "Роднее" в начале службы был один боевой марс, позже установили второй. В 1896 -1897 гг. на всех броненосцах (кроме "Роднея") установили вместо короткой фок-мачты более высокую – сигнальную, со стеньгой.

"Ансон". В марте 1887 г. прибыл из Пемброка в Портсмут, где стоял два года в ожидании орудий главного калибра. 28 мая 1889 г. вошел в состав флота и сразу же стал флагманом флота Метрополии. С сентября 1893 г. до января 1900 г. служба в Средиземном море (в 1896 г. ремонт на Мальте). С января 1900 г. в резерве в Девонпорте, в 1901 г. в составе флота Метрополии и в мае 1904 г. введен в резерв в Чатаме. Продан на слом 13 июля 1909 г.
