а) Корпус

Форму корпуса каждого корабля, имевшего весьма полное образование, и его прочность обеспечивали 83 шпангоута, собранные из листов стали толщиной 7,9 мм. Вертикальный киль высотой 0,965 м составлялся из стали толщиной 12,7 мм. Горизонтальный киль состоял из двух слоев стальных листов: нижнего толщиной 22,2 мм и верхнего- 15,9 мм. Вертикальный и горизонтальный кили соединялись между собой угольниками толщиной 102 мм. К горизонтальному килю крепился наружный тиковый брус сечением 456x305 мм, выполнявший функцию наружного киля для уменьшения рыскливости.

Наружная обшивка и рубашка за броней состояли из листов стали длиной не менее 5,87 м, толщиной до 15 мм. Непотопляемость броненосца обеспечивалась десятью поперечными и одной продольной (в диаметральной плоскости, между 17 и 65 шпангоутами) водонепроницаемыми переборками, которые делили корпус на пятнадцать отсеков.

Каждый из одиннадцати отсеков, образованных поперечными переборками, имел свое название. 1-й назывался таранным, 2-й – шкиперским, 3-й – минным, 4-й – брашпильным, 5-й – помповым, 6-й – передним кочегарным, 7-й – задним кочегарным, 8-й – машинным, 9-й – провизионным, 10-й – рулевым и 11-й – кормовым. Средняя переборка делила корпус с 4-го по 9-й отсеки на две равные части. Поперечные и продольная переборки являлись водонепроницаемыми до жилой палубы и верхнего каземата.

Корпуса имели двойное дно и борта. Междудонное пространство простиралось от 9-го до 71 шпангоута и делилось флорами на 46 независимых отсеков. Кроме того, корпуса имели ряд водонепроницаемых платформ в носу и корме. Каждый водонепроницаемый отсек имел свой номер. С правой стороны отсеки имели нечетные, с левой – четные номера.

Всего корпус имел 145 водонепроницаемых отсеков.

б) Водоотливная система

Водоотливная система броненосцев имела сложную систему трубопроводов, позволяющую осушать как водонепроницаемые отсеки, так и ячейки междудонного пространства.

Основу системы составляли две магистральные трубы диаметром по 305 мм каждая. Главная магистральная труба проходила у киля, с его правой стороны от 9 до 71 шпангоута через все междудонные отделения. Она имела шестнадцать ответвлений диаметром 203 мм. Труба делилась на случай повреждений двумя клинкетами на три независимых части. Другая магистральная труба проходила по левой стороне продольной переборки поверх второго дна и предназначалась для удаления воды из самых больших отсеков – машинного и двух кочегарных. Эта труба имела шесть ответвлений диаметром 203 мм. Обе магистральные трубы сообщались между собой двумя 203-мм клинкетами. Вся система труб позволяла перепускать воду из одного отделения в другое.

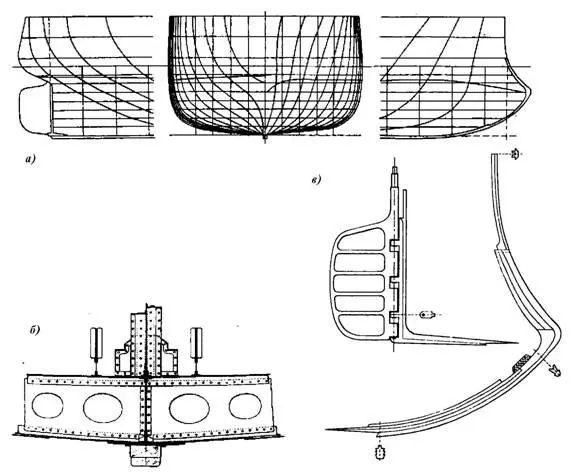

Корпус броненосцев типа "Екатерина II": а – теоретический чертеж; б – конструкция киля; в – форштевень и рулевая рама.

Поперечные переборки имели 17 водонепроницаемых дверей. Кроме них, для перехода из одного помещения в другое имелась еще 51 дверь на петлях и с барашками и 98 горловин для доступа в междудонные отсеки.

Воду выкачивали шесть циркуляционных помп, шесть машинных помп, четыре трюмных эжектора, две помпы Гвина, один эжектор Фридмана, один пожарный насос и два ручных насоса. Все это, за исключением ручных насосов, приводилось в действие паровыми машинами и могло в течение минуты выкачивать 113 тонн воды. Этого было более чем достаточно, так как обе магистральные трубы в минуту пропускали только 40,2 т.
