А. Карпенко - Обозрение отечественной бронетанковой техники

Боевая машина пехоты об. 764 .

Состояние принята на вооружение в 1966 г.

Разработчик КБ ЧТЗ

Изготовитель КМЗ

Производство серия 1966-79 гг.

Боевая масса, т 12,6

Длина, мм 6460

Ширина, мм 2940

Высота, мм . 1881

Клиренс, мм . 370

Ср. уд. давление на грунт, кг/см #178; 0,6

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– стенка, м 0,7

– брод, м . плавает

Тип двигателя . дизель УТД-20

Максимальная мощность, л.с 300

Удельная мощность, л.с/т 23,8

Максимальнаяскорость,км/ч . 65

Скорость на плаву, км/ч . 7-8

Запас хода, км 600

Бронирование, мм 6-26

Средства постановки дымзавес . ТДА

Экипаж, чел . 3

Десант, чел 8

Вооружение:

– калибр орудия, мм . 73

– тип орудия 2А28

(боекомплект, шт.) . (40)

– число х калибр, мм и тип

пулеметов 1 х 7,62 ПКТ

(боекомплект, шт.) (2000)

– тип ПТУР . 9М14М

(боекомплект, шт.) (4)

– число и тип ПЗРК . нет

Стабилизатор вооружения . нет

Прицел 1ПН22М1

Ночной прицел тотже

ИК-прожектор . ОУ-ЗГА2

Число амбразур для стрелкового

оружия, шт . 8

Радиостанция Р-123М

Навигационная аппаратура ГПК-59

Дополнительные сведения: Гл. конструктор – П.П.Исаков. Выше приведены ТТХ серийных машин первого выпуска (об. 765Сп1), производившихся с 1966 по 1969 гг. С 1969 по 1973 гг. в серии находилась усовершенствованная БМП-1 (об. 765Сп2) массой 13,0 т. С 1973 по 1979 гг. выпускался доработанный вариант БМП-1 (об. 765СпЗ) боевой массой 13,2т, в боекомплект орудия которого введен осколочный выстрел. Часть БМП- 1 (об. 765Сп8) в ходе ремонта довооружалась автоматическим гранатометом АГ-17. На базе БМП-1 были созданы и другие бронированные машины различного назначения.

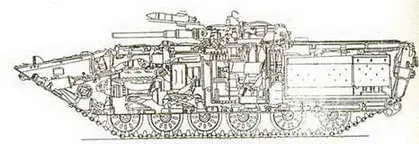

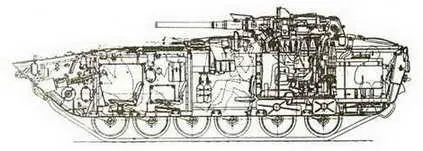

Боевая машина пехоты БМП-1.

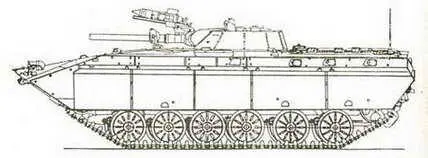

Опытный образец боевой машины пехоты объект 765.

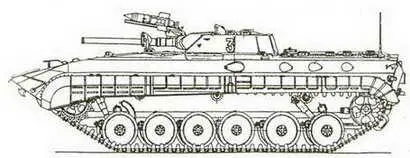

Боевая машина пехоты БМП-1 ранних выпусков.

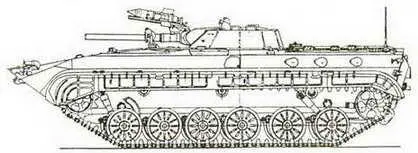

Боевая машина пехоты БМП-1 поздних выпусков.

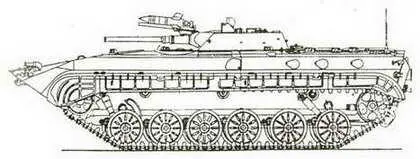

Вариант БМП-1 с дополнительными бортовыми экранами.

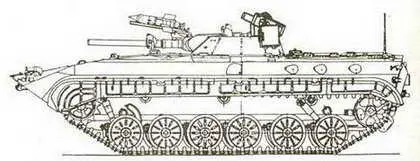

БМП-1 с автоматическим гранатометом АГ-17.

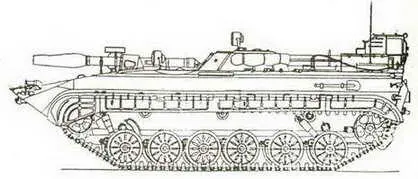

Машина управления МГ1-31 на базе БМП-1.

Состояние проектирование в конце 60-х годов

разработчик КБ ЧТЗ

Производство ..сер. не производилась

боевая масса, т 13,0

Длина, мм . 6460

Ширина, мм 2940

Высота, мм 2000

Клиренс, мм . 370

Ср. уд. давление на грунт, кг/см #178; 0,61

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– брод, м . плавает

Тип двигателя дизель УТД-20

Максимальная мощность, л.с 300

Удельная мощность, л.с/т 23,6

Максимальная скорость, км/ч . 65

Скорость на плаву, км/ч . 7-8

Запас хода, км . 600

Бронирование, мм 6-26

Средства постановки дымзавес ..ТДА

Экипаж, чел 3

Десант, чел . 8

Вооружение:

– калибр орудия, мм . 73 мм

– тип орудия 2А28

(боекомплект, шт.) (40)

– число х калибр, мм и тип

пулеметов 4x7,62 мм ПКТ

(боекомплект, шт.) (6000)

– тип ПТУР . 9М14М

(боекомплект, шт.) (4)

Прицел 1ПН22М1

Ночной прицел . тот же

ИК-прожектор ОУ-ЗГА

Число амбразур для стрелкового

оружия, шт . 5

Радиостанция Р-123М

Навигационная аппаратура. ГПК-59

Дополнительные сведения: Вариант БМП-1 (об.765) с активным размещением десанта. При этом башня с основным вооружением размещалась в корме, силовая установка расположена в носу справа, слева от нее место механика-водителя, за ним место командира. В средней части корпуса размещались три пулемета в шаровых опорах, которые обстреливали цель в секторе +/-45 град, по горизонту.

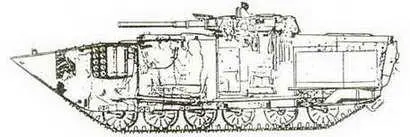

Боевая машина пехоты об. 765 с активным размещением десанта .
