А. Карпенко - Обозрение отечественной бронетанковой техники

Производство серия 1939г.

База ЗИС-34(ЗИС-6)

Колесная формула 6x4

Боевая масса, т 8,13

Длина, мм . 5295

Ширина, мм . 2390

Высота, мм 2490

Клиренс, мм 265-292

Ср. уд. давление на грунт, кг/см #178; 4,25

Преодолеваемые препятствия:

– подъем, град 22

– крен, град 14

– ров, м 0,5

– брод, м . 0,65

Тип двигателя . бензиновый ЗИС-16

Максимальная мощность, л.с 93-99

Удельная мощность, л.с/т 11,1

Максимальная скорость, км/ч . 64

Запас хода, км 178-316

Запас топлива, л . 150

Бронирование, мм:

– лоб корпуса 13

– лоб башни 13

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм обр. 1934 г.

(боекомплект, шт.). (114)

– число х калибр, мм и тип

пулеметов 2 х 7,62 мм ДТ

(боекомплект, шт.) (3087)

Прицел Т

Радиостанция . 71-ТК-1

Дополнительные сведения: Создан на базе трехосного автомобиля средней грузоподъемности, выпускаемого на Московском автозаводе с 1934г. Корпус сварной из катаных броневых листов толщиной 13, 10,8 и 4 мм. На бронеавтомобиле установлена коническая башня с пушкой и спаренным с ней пулеметом, второй пулемет установлен в лобовом листе корпуса. Для улучшения проходимости машина снабжена съемными лентами типа "Оверолл". Бронеавтомобиль выпускался небольшой серией. В процессе эксплуатации выявились низкие надежность и проходимость. Принимал участие в ВОВ 1941-45гг. в начальный период. На его базе разработан вариант машины с дизелем БА-11 Д.

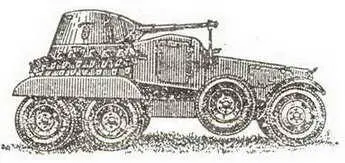

Тяжелый бронеавтомобиль БА-11.

Состояние создан в 1940 г.

Разработчик Московский A3

Изготовитель . Ижорский з-д

Производство . небольшая серия

База ЗИС-34Д(ЗИС-6)

Колесная формула 6x4

Боевая масса, т 8,65

Длина, мм . 5295

Ширина, мм 2390

Высота, мм 2490

Клиренс, мм . 292

Ср. уд. давление на грунт, кг/см #178; . 4,5

Преодолеваемые препятствия:

– подъем, град 22

– крен, град 14

– ров, м 0,5

– брод, м 0,65

Тип двигателя . дизель ЗИС-Д-7

Максимальная мощность, л.с 96-98

Удельная мощность, л.с/т 11,1

Максимальная скорость, км/ч . 48

Запас хода, км 318-420

Запас топлива, л 150

Бронирование, мм:

– лоб корпуса 13

– лоб башни 13

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 45 мм обр. 1934 г.

(боекомплект, шт.) (114)

– число х калибр, мм и тип

пулеметов 2 х 7,62 мм ДТ

(боекомплект, шт.) . (3087)

Прицел Т

Радиостанция 71-ТК-1

Дополнительные сведения: Разработан на базе бронеавтомобиля БА-11 и отличается от него установкой дизеля ЗИС-Д7, что привело к увеличению запаса хода и массы бронеавтомобиля. Была выпущена небольшая серия.

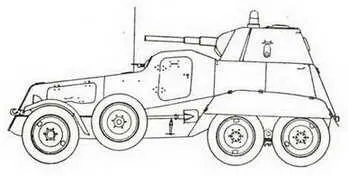

Бронеавтомобиль БА-11 Д.

Состояние построен в 1939г.

Разработчик . Ижорский з-д

Изготовитель . Ижорский з-д

Производство опытный образец

База . ГАЗ-ААА

Колесная формула 6x4

Боевая масса, т 5,24

Длина, мм 6100

Ширина, мм 1980

Высота, мм 2880

Клиренс, мм . 240

Ср. уд. давление на грунт, кг/см #178; 3,6

Преодолеваемые препятствия:

– подъем, град 24

Тип двигателя бензиновый ГАЗ-АА

Максимальная мощность, л.с 40

Удельная мощность, л.с/т 7,6

Максимальная скорость, км/ч . 40

Запас хода, км . 250

Запас топлива, л 109

Бронирование, мм:

– лоб корпуса . 6

– лоб башни . 6

Экипаж, чел . 2(10)

Радиостанция 71-ТК-1

Дополнительные сведения: Создан на базе автомобиля ГАЗ-ААА с корпусом коробчатого типа из сваренных броневых листов Для посадки экипажа и десанта на бронеавтомобиле установлено три двери, две по бортам корпуса и одна сзади. БА-22 оснащен съемными крупнозвенными цепями для улучшения проходимости, которые при движениии по хорошим дорогам крепятся вдоль корпуса над задними колесами.

Санитарно-транспортный бронеавтомобиль БА-22.

Состояние построен в 1939г

Разработчик . Выксинский з-д

Изготовитель Выксинский з-д

Производство . опытный образец

База ГАЗ -22

Колесная формула 6x4

Боевая масса, т 3,5

Длина, мм 4226

Ширина, мм 1778

Высота, мм 2268

Клиренс, мм . 185

Ср. уд. давление на грунт, кг/см #178; 2,2

Тип двигателя бензиновый "Додж"
