Модификации
АЛ-31Ф сер. 1 (изд. 99В, 1983 г.) – первый серийный вариант с лопатками ТВД с так называемой полупетлевой системой охлаждения и ресурсом 150/200 ч. Применялся на опытных, предсерийных и первых серийных самолетах Су-27. Выпускался серийно в кооперации на ММПП «Салют» и УМПО.
АЛ-31Ф сер. 2 (изд. 99В, 1985 г.) – с новым лопатками ТВД с циклонно-вихревым охлаждением и ресурсом 500/900 ч, позднее 500/1500 ч. Применяется на большинстве модификаций семейства самолетов Су-27. Освоен в серийном производствен на ММПП «Салют» и УМПО, серийный выпуск на ММПП «Салют» продолжается.
АЛ-31Ф сер. 3 (изд. 99А, 1987 г.) – с дополнительным особым режимом работы (тяга 12 800 кгс, температура газа повышена на 75К) для корабельных истребителей Су-27К (Су-33). Строился серийно на ММПП «Салют».
На опытном самолете Су-27КУБ с 2003 г. проходит испытания двигатель АЛ-31Ф сер. 3 с УВТ (поворотное сопло аналогично применяемому на АЛ-31ФП).
АЛ-31ФП (изд. 96, 1997 г.) – с поворотным в одной плоскости соплом, что позволило реализовать управление вектором тяги и режим сверхманевренности истребителя. Применяется на самолетах Су-30МКИ и их модификациях. С 2000 г. выпускается серийно на УМПО, лицензионное производство осваивается в Индии.
АЛ-31Ф-М1 (изд. 99М1, 2002 г.) – модернизированный ТРДДФ с новым четырехступенчатым вентилятором КНД-924-4 увеличенного до 924 мм диаметра и САУ с цифровым комплексным регулятором двигателя, разработка ММПП «Салют». Тяга увеличена до 13 500 кгс, ресурс – до 1000/4000 ч. Возможна установка всеракурсного сопла УВТ. С 2002 г. проходит летные испытания на ЛЛ Су-27 №37-11. Предназначен для применения на модернизированных самолетах Су-27, Су-33 и др.
АЛ-31Ф-СМ (изд. 99СМ, ранее – АЛ-31Ф-М2, изд. 99М2) – второй этап модернизации серийного АЛ-31Ф, разработан ММПП «Салют». Предназначен для установки на модернизированных самолетах Су-27СМ и др. Применены новые ступени турбины и усовершенствованный КНД, САУ с полной ответственностью с цифровым комплексным регулятором двигателя. Возможна установка всеракурсного сопла УВТ. Тяга повышена до 14 000 кгс. Испытания начались в 2006 г.
АЛ-31Ф-М3 (изд. 99М3) – третий этап модернизации серийного АЛ-31Ф, разработан ММПП «Салют». Применяется новый трехступенчатый вентилятор КНД-924-3, изготовленный по технологии «блиск», новая КС и новые лопатки ТВД. Тяга повысится до 15 000 кгс. Испытания запланированы на 2006 г.
АЛ-31ФН (изд. 39, 1997 г.) – модификация с нижней коробкой агрегатов для однодвигательного истребителя J-10 производства КНР. Первые поставки заказчику в 1997 г. выполнены НПО «Сатурн». С 2000 г. выпускается серийно на ММПП «Салют».
АЛ-31ФН-М1 (изд. 39М1) – модернизированный вариант АЛ-31ФН с нижней коробкой агрегатов для однодвигательного истребителя J-10 производства КНР, с вентилятором КНД-924-4. Возможна установка всеракурсно- го сопла УВТ. Разработка ММПП «Салют».
АЛ-31Ф сер. 30С (изд. 53) – вариант серийного АЛ-31Ф с нижней коробкой агрегатов для применения на модернизированном самолете МиГ-27М, разработка ММПП «Салют». Летные испытания на ЛЛ МиГ-27М №01-01 запланированы на 2006 г.
Изд. 117С – глубоко модернизированный вариант АЛ-31Ф для применения на новых модификациях самолетов семейства Су-27 – Су-35, Су-27СМ2 и др., а также первых опытных образцах истребителя пятого поколения ПАК ФА. Разработка НПО «Сатурн», серийное производство готовится на УМПО. Оснащается КНД увеличенного до 932 мм диаметра, турбиной повышенной эффективности, новой КС и цифровой системой управления. Тяга повышена до 14 500 кгс (на особом режиме), ресурс – до 1000/4000 ч. Опытные двигатели изд. 117 проходят стендовые испытания с 2003 г., в 2004-2005 гг. выполнена программа испытательных полетов на ЛЛ Су-27М №710.

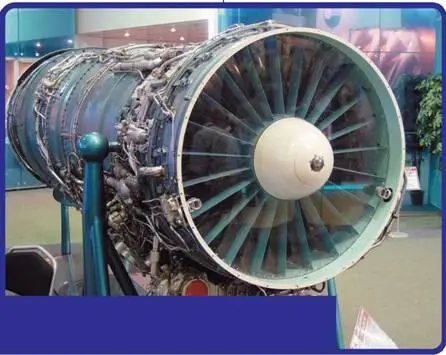

Выпуск двигателей АЛ-31Ф на экспорт в последние несколько лет обеспечивает основной объем доходов ММПП «Салют» и УМПО. На снимке – модификация АЛ-31ФН, выпускаемая «Салютом» для оснащения китайских истребителей J-10
Основные данные реактивных двигателей четвертого поколения для сверхзвуковых самолетов
|
НК-25 |
НК-32 |
Д-30Ф-6 |
АЛ-31Ф |
АЛ-31Ф-М1 |
РД-33 |
РД-33МК |
Тяга (ПФ), кгс |
25 000 |
25 000 |
15 500 |
12 500 |
13 500 |
8300 |
9000 |
Тяга (М), кгс |
14 500 |
14 000 |
9500 |
7670 |
8250 |
5040 |
5400 |
C уд(ПФ), кг/кгс•ч |
2,1 |
2,1 |
1,9 |
1,96 |
1,96 |
2,05 |
2,05 |
C уд(М), кг/кгс•ч |
... |
... |
0,72 |
0,78 |
0,77 |
0,77 |
0,77 |
m |
1,45 |
1,36 |
0,52 |
0,56 |
0,61 |
0,47 |
|
Т г, К |
1620 |
1620 |
1640 |
1665 |
1690 |
1650 |
1690 |
π к |
25,9 |
28,2 |
22 |
23 |
24 |
21,5 |
... |
G в,, кг/с |
285 |
278 |
150 |
112 |
118 |
77 |
82 |
D вх, мм |
1455 |
1455 |
1025 |
905 |
924 |
750 |
750 |
L, мм |
7450 |
7450 |
8000 |
4990 |
4990 |
4230 |
4230 |
G сух, кг |
3600 |
3650 |
2416 |
1547 |
1557 |
1055 |
1055 |
Y ф |
0,144 |
0,146 |
0,156 |
0,122 |
0,115 |
0,127 |
0,117 |
РД-33
