P. Мельников: Башенные броненосные фрегаты

За сим приняты были проекты: двух 8-пушечных батарейных корветов, которые наименованы "Пожарский" и "Минин"; четырех трехбашенных батарей, наименованных "Спиридов", "Чичагов", "Грейг" и "Лазарев", и двух лодок двухбашенных, названных "Чародейка" и "Русалка".

При утверждении проектов, в июне месяце 1864 года, положено было для защиты батарей покрыть борта во всю ширину броней (броня доходит до верхней грани бимсов верхней палубы высотой от 5 ф. и продолжается под воду настолько же, составляя общую ширину пояса в 10 ф. на средней части корпуса.), более выгодной из числа употреблявшихся в иностранных морских державах для судов малого ранга, именно: в 4 1 / 2 дюйма толщины, на тиковой двухрядной подкладке, имеющей общую толщину 18 дюймов. Но в октябре месяце 1865 года,

по случаю последовавших за границей перемен в свойстве броневой защиты, возник вопрос об изменении устройства надводной части корпуса батарей "Спиридов", "Чичагов", "Грейг" и "Лазарев", именно: не окажется ли возможным утолстить броню на бортах у этих батарей, если строить их по образцу итальянского броненосца "Афондаторе", у которого борта покрыты броней только до 2 фут. над грузовой ватерлинией, а выше они сделаны легкие только – не защищенные броней, и нижние части башен в палубе – окружены особыми (у каждой башни) броненосными цилиндрами.

Поэтому сделаны в Комитете необходимые соображения и вычисления, на основании которых найдено, что, если переделать наши шестипушечные батареи "Спиридов", "Чичагов", "Грейг" и "Лазарев", по системе двухпушечного итальянского броненосца "Афондаторе", то у каждого из них вес корпуса увеличится на 131 тонну, даже без всякого увеличения толщины брони и даже если простые борта над броневой частью корпуса будут сделаны легче, чем у "Афондаторе", так как поверхность кожухов для отдельной защиты каждой башни в палубе, как на "Афондаторе", будет больше поверхности той части броневых бортов, которую эти кожухи должны заменять.

Если для итальянского мореходного крейсера "Афондаторе" система обороны башен отдельными кожухами оказалась выгодной, в отношении уменьшения веса брони, то это потому, что он, при длине своей 295 фут (на 50 фут длиннее наших), имеет только две башни, да и те весьма малого, сравнительно с нашими, диаметра (в 16 фут) для вмещения по одной пушке в каждой, тогда как на наших судах, при весьма ограниченном водоизмещении, какое допускается требуемым малым углублением их, положено по три башни, которые должны иметь внутренний диаметр 21 фут для вмещения двух самых сильных пушек в каждой башне.

От этого и происходит, что выгоднее строить наши трехбашенные батареи с полными броненосными бортами, нежели для строения их принять систему итальянского крейсера "Афондаторе". И, если даже согласиться на увеличение водоизмещения на 131 тонну, которого по исполненным уже работам можно достигнуть только прибавкой углубления, то и в таком случае выгоднее остаться при прежней системе покрытия броней бортов для защиты палубы, в которой должны происходить работы у башен. Притом кожухи невыгодны в том еще отношении, что при них, во время сражения, оставляется на жертву неприятельским выстрелам весь надводный корпус, выше 2 футов над водой, не считая фальшбортов над верхней палубой и проч., которые в обеих системах остаются незащищенными.

Но, кроме вышеизложенных обстоятельств, представляются еще следующие невыгоды применения к нашим судам системы защиты броней "Афондаторе":

а) У наших батарей отдельная защита башен броненосными кожухами стеснила бы палубу, которая и без того уже крайне тесна для помещения команды и офицеров.

б) С понижением брони на бортах палуба, покрытая дюймовыми листами для защиты команды от неприятельских снарядов, которую тоже пришлось бы понизить, больше подвергалась бы вреду от снарядов, нежели при теперешней высоте от воды (в 5 фут). Если же покрыть эту палубу двумя слоями однодюймовых листов, как на "Афондаторе", то тяжесть корпуса увеличилась бы еще до 110 тонн.

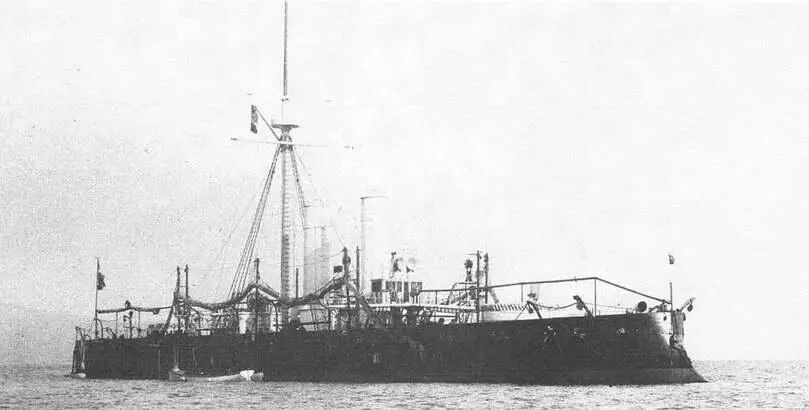

Итальянский двухбашенный броненосный фрегат "Афондаторе"

с) В кожухах, защищающих низ башен, в небронированной палубе по системе "Афондаторе", весьма тесно для подачи пороха и снарядов; там и для одной пушки, как на "Афондаторе", работать крайне не удобно, и в особенности ворочать башню вручную.

в) Кожух имеет дверь, в которую может попасть неприятельский снаряд.
