Н. Якубович: Боевой вертолет Ми-28

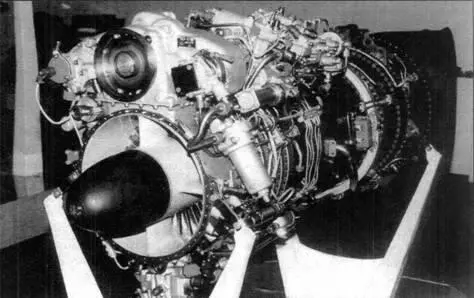

Турбовальный двигатель ТВЗ-117В

Стенды для отработки средств спасения экипажа

Летающая лаборатория – Ми-24, на которой отрабатывался прицельно-пилотажно-навигационный комплекс Ми-28

Все вооружение, за исключением орудия 2А42, разместили на внешней подвеске под крылом, идея которого перекочевала с Ми-24. Его площадь уменьшили, что, однако, не помешало увеличить запас управляемых ракет в два раза по сравнению с Ми-24П. Крыло, как известно, разгружает несущий винт вертолета и способствует увеличению его скорости, но при загромождении несущей поверхности боевой нагрузкой его подъемная сила значительно снижается.

Конкурирующий Ка-50 отличается от Ми-28 не только соосной схемой расположения несущих винтов (это, кстати, улучшило маневренные характеристики), но и размещением 30-мм орудия вблизи центра масс, что повысило точность стрельбы.

Боевые действия в Афганистане показали, что наиболее уязвимым местом Ми-24 был главный редуктор. Попадание ракеты «Стингер» в этот агрегат сразу же выводило машину из строя, порой не оставляя экипажу шансов для выживания. Поэтому на Ми-28 изменили расположение двигателей; теперь они прикрывали собой главный редуктор, а для снижения вероятности поражения их ракетами с тепловыми головками самонаведения смонтировали на соплах традиционные для боевых машин экранно-выхлопные устройства. Последнее приводило к более сильному смешиванию горячих газов со спутной струей от несущего винта и, как следствие, снизило инфракрасную заметность машины в полтора-два раза.

После защиты эскизного проекта в 1980 г. началось рабочее проектирование вертолета. В августе того же года Комиссия Президиума Совета Министров СССР по военно- промышленным вопросам,учитывая важность создаваемого вертолета и не дожидаясь утверждения заказчиком макета окончательного его варианта, приняла решение о постройке двух опытных образцов. Первый серийный Ми-28 предполагалось изготовить в 1994 г. на авиационном заводе в Ростове.

В окончательном варианте главным отличием Ми-28 от транспортно-боевого Ми-24 стало отсутствие кабины для десантников, поскольку опыт ряда локальных войн показал, что каждый тип вертолета должен делать свое дело: десантный – высаживать бойцов, а штурмовик – расчищать плацдарм и поддерживать наземные войска. В то же время в задней части фюзеляжа («хвостовой балке») предусмотрели отсек с люком, где мог разместиться техник вертолета или боец, оказавшийся на территории противника.

Расположение кабин экипажа и форма их фонарей на новой машине поначалу (на чертежах и макете) оставались, как и у Ми-24. В окончательном варианте остекление кабин летчика и штурмана сделали плоским, как на первых модификациях Ми-24.

Серьезное изменение претерпела схема шасси. Теперь оно стало неубирающимся, а вместо носовой опоры применили хвостовую, что было связано с условиями возможной транспортировки вертолета грузовым самолетом. В конструкцию основных опор шасси рычажного типа ввели гидропневматические амортизаторы с дополнительным аварийным ходом, поглощавшие значительную энергию при аварийной посадке с вертикальной скоростью до 12 м/с.

Двигатели ТВЗ-117ВМ разнесли по бортам, что благоприятно сказалось на живучести машины в случае поражения одного из них, а мощность от них передавалась на несущий винт через главный редуктор ВР-28. Для упрощения технического обслуживания и сокращения трудоемкости подготовки машины к полету значительно сократили число механических шарнирных соединений, благодаря замене их тканевыми и эластомерными подшипниками. Это позволило уменьшить число точек смазки. Сократилось и количество соединений с тарированной затяжкой гаек, требующих периодического контроля.

Поскольку основным режимом полета Ми-28 является низковысотный, то при его создании большое внимание уделили эргономике, позволившей сосредоточить основное внимание экипажа на борьбе с наземными целями. Управление всеми системами машины скомпоновали таким образом, что на левом пульте, рычаге «шаг – газ» и ручке управления вертолетом находятся органы управления, используемые в полете, а на правом – органы управления, необходимые только для подготовки к полету. Это дало возможность ускорить восприятие полезной информации летчиком, максимально автоматизировать процессы обработки информации и управления системами,обеспечить приоритеты при использовании оружия и иметь отличный обзор из кабины.
