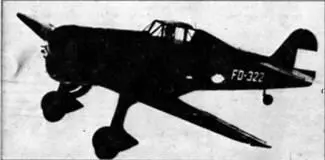

Прототип, совершивший первый полет 27 марта 1936 г.

Этот самолет не может похвастаться ни массовостью производства, ни сколь-нибудь высокими летными данными, ни широтой боевого применения. Тем не менее, он известен многим, и даже в какой-то степени стал символом участия голландских ВВС во Второй мировой войне.

Разработка истребителя D.XXI была начата в конструкторском бюро фирмы "Фоккер" летом 1935 г. по техническому заданию, выданному штабом авиации армии Голландской Ост- Индии (ныне Индонезии). Новая машина являлась весьма своеобразным типом истребителя, предназначенным для прикрытия с воздуха стратегических объектов на этой обширной территории. Возможности потенциальных противников оценивались невысоко. В соседних колониях других государств базировалось всякое старье, непригодное для использования в метрополиях. В немногочисленных тогда независимых странах на вооружении состояли, как правило, также устаревшие английские и американские самолеты. Японию хозяева колоний тоже недооценивали (до того самого момента, когда в декабре 1941 г. она нанесла им сокрушительный удар). Потому-то предписанные летные данные были сравнительно невысоки. Зато усиленное внимание уделялось возможности эксплуатации на плохо оборудованных аэродромах и выполнения ремонтных работ с минимумом инструмента и оснастки, простоте пилотирования, высокой надежности, низкой стоимости, простоте обслуживания – словом, всему тому, что могло быть полезным при боевых действиях в стране, где мало аэродромов, нет авиазаводов и высококвалифицированного летно-технического состава.

Для решений поставленной задачи конструкторскому коллективу во главе с Э. Шацки очень подошла традиционная для фирмы "Фоккер" смешанная конструкция – сочетание стальных труб, легких сплавов, дерева, фанеры и полотна. Такой подход позволял создать простую в производстве, дешевую и надежную в эксплуатации машину, поскольку большинство технологических и конструкторских решений уже многократно опробовались. С другой стороны, из-за этого D.XXI имел заведомо более низкие летные характеристики по сравнению с истребителями "новой волны" – И-16, Bf 109, "Харрикейном". Правда, в соответствии с духом времени Шацки выбрал схему свободнонесущего моноплана (но с небольшой нагрузкой на крыло • 126.5 кг/кв.м) с полностью закрытой кабиной и винтом изменяемого шага, однако дальше не пошел. Никаких существенных новинок, никаких экспериментов! Исходя из особенностей полученного задания, такое решение можно считать достаточно оправданным. Обоснованным был также отказ от убирающегося шасси: по расчетам его наличие давало прирост максимальной скорости всего 15 км/ч. но значительно утяжеляло самолет, усложняло обслуживание и несколько ухудшало (за счет роста веса) скороподъемность.

Однако, выпуск партии самолетов для небольших по численности голландских ВВС мог и не окупить затрат на проектирование и запуск в производство нового истребителя. "Фоккер" традиционно ориентировалась на экспорт значительной части своей продукции. Руководство фирмы сочло, что машина, подобная D.XXI, способна найти сбыт в небольших странах, которые не могут позволить себе купить дорогую и сложную современную технику, а нуждаются в простых и дешевых самолетах. Поэтому Шацки предложили сразу заложить в проект многовариантность мотоустановох и вооружения, чтобы в наибольшей мере удовлетворить возможным требованиям потенциальных заказчиков. При этом базовая конструкция должна была быть в максимальной степени унифицирована с истребителем, заказанным для Ост-Индии.

В итоге спроектировали очень "консервативный" моноплан с низкорасположенным крылом. Основой фюзеляжа стала ферма, сваренная из труб хромомолибденовой стали, закрытая в передней части съемными панелями из легкого сплава "электон". а в задней – обшитая полотном. В передней части фюзеляж имел круглое сечение, в задней – эллиптическое. Кабина летчика располагалась посередине машины, отапливалась горячим воздухом и полностью закрывалась прозрачным фонарем из триплекса и плексигласа. Для посадки летчика средняя секция фонаря раскрывалась по продольной оси, и левая часть откидывалась не петлях вниз. В аварийной ситуации ее можно было сбросить совсем. За сиденьем пилоте несущая ферма фюзеляжа была развита вверх, образуя противокапотажную раму.
