Понимая сложность задачи создания комбинированного летательного аппарата, авторы проекта решили взять за основу уже построенный, проверенный многолетней эксплуатацией самолет Ли-2, снабдив его дополнительной моторной установкой и несущими винтами. Были рассмотрены различные схемы для создания несущих винтов. И среди них следующие: реактивная мотокомпрессорная с использованием двигателя АП-05; реактивная с прямоточными двигателями конструкции М.М.Бондарюка; одновинтовая с использованием турбовинтового двигателя ТВ-2 и его реакции для компенсации крутящего момента винтов; соосная (широко используемая в ОКБ Камова) с приводом от ТВ-2.
В итоге выбрали соосную схему несущих винтов, приводимых от двигателя ТВ-2 через специальный редуктор. Дальнейшая проработка возможных конструкций редуктора и несущей системы, более тщательное изучение этого вопроса подтвердили правильность выбора. Оказалось, что вес редуктора для соосного несущего винта получался значительно меньшим, чем вес трансмиссии одновинтового вертолета с тем же мотором. Вес втулок и лопастей также уменьшался. Винтокрыл, подобно вертолету, мог взлетать и садиться вертикально, неподвижно висеть в воздухе – в пределах своего статического потолка. Вместе с тем он имел бы более высокие летные данные, чем вертолет.
По мнению авторов проекта, использование винтокрыла повысит безопасность полетов, потому что движение продолжится даже в случае выхода из строя двух основных моторов АШ-62ИР или одного дополнительного ТВ-2. В последнем случае посадка и взлет будут производиться по принципу автожира.
Полет винтокрыла должен происходит следующим образом: при взлете основные моторы АШ-62ИР работают на малом газе, дополнительному двигателю ТВ-2 дается полный газ, несущие винты раскручиваются (образуя достаточную подъемную силу), и винтокрыл вертикально взлетает на необходимую высоту. Управление полетом осуществляется несущими винтами и реактивной струей дополнительного двигателя .
После вертикального взлета для перехода в горизонтальный полет дается газ основным моторам. Одновременно убирается газ дополнительного двигателя. Винтокрыл набирает горизонтальную скорость полета. Мощность дополнительного двигателя постепенно уменьшается (примерно до 1000 л. е.), после чего дальнейшее увеличение мощности основных моторов не сопровождается уменьшением мощности дополнительного двигателя. Управление газом моторов и двигателя идет от единой ручки управления. Общий шаг несущих винтов автоматически устанавливается таким образом, чтобы их обороты менялись по необходимому закону.

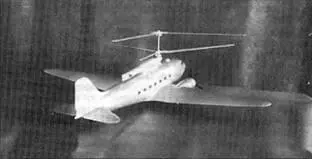

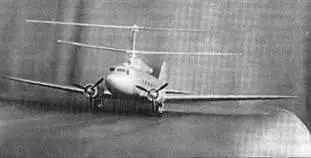

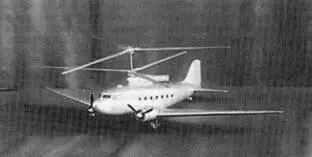

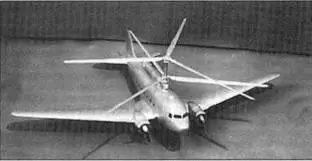

Винтокрыл конструкции Н.И.Камова (проект создан на базе Ли-2)
Горизонтальный полет и набор высоты с подкруткой от дополнительного двигателя можно производить в широком диапазоне скоростей. В этом случае управление винтокрылом осуществляется самолетными рулевыми поверхностями (руль высоты, руль направления, элероны) и изменением оборотов основных моторов.
В случае остановки дополнительного двигателя (преднамеренной или аварийной) дополнительная мотоустановка с несущими винтами автоматически поворачивается. Углы установки несущих винтов уменьшаются. Несущие винты переходят на режим авторотации, и полет продолжается. При этом уменьшается диапазон возможных скоростей и скороподъемность винтокрыла.
Горизонтальный полет возможен и в случае остановки одного мотора АШ- 62ИР.
Конструкторы считали главным аргументом в свою пользу возможность быстрого изготовления необходимого количества винтокрылов. Опытные работы ограничивались проектированием, постройкой винтовой установки и проведением испытаний. Переделки самолета Ли-2, по их мнению, были бы незначительными. Они сводились к усилению фюзеляжа в месте крепления винтовой установки и некоторому изменению системы управления. Все это позволяло сократить время доводок и доработок, ускорить выпуск серийных машин.
