Моторы расположены по бокам фюзеляжа в передней кромке крыла. Моторные коки вытянуты поперек всего крыла и в задней части схватывают ферму с двумя костыльными колесами, сверху которых установлены стойки, служащие креплением и осью вращения килей. Средняя часть моторного кока используется как обтекатель для убирающегося в полете шасси.

Однолонжеронный стабилизатор, состоящий из двух половин, крепится к задней части фюзеляжа, оканчивающегося вблизи задней кромки крыла.

Крылья в средней части прямоугольной формы, консоли по бокам моторов имеют форму трапеции со скосом передней кромки назад. Задняя кромка является продолжением центроплана.

Элероны расположены над крылом. По концам крыла установлены шайбы, служащие в то же время и рулями поворота. Для уменьшения посадочной скорости применяется клапан типа «Нортроп», расположенный по задней кромке крыла вдоль всего размаха.

Вдоль передней кромки трапециевидной части крыльев расположены предкрылки, разделенные по размаху на две части: крайние автоматические и внутренние управляемые.

В нижней поверхности крыла вписаны маленькие крылья, которые в ХА-ЗОССе называют «подкрылками». При посадке эти «подкрылки» по воле пилота выпадают из контура крыла и устанавливаются в наивыгоднейшем положении, увеличивая несущую поверхность на 15-20 процентов.

Материал конструкции: прямоугольная часть крыльев центроплана состоит из двух лонжеронов, выполненных из хромомолибденовой стали, и стальных нервюр. Передняя часть центроплана (от передней кромки до переднего лонжерона) и задняя часть центроплана (от задней кромки до заднего лонжерона) выполняются из дюраля или электрона. Полотняная обшивка в местах около моторов и фюзеляжа покрывается электронными или дюралевыми дорожками.

Трапециевидные части крыльев двухлонжеронной конструкции предполагаются из дерева. Обшивка – фанера. Вертикальные и горизонтальное оперение и элероны выполняются из стальных труб и обшиваются полотном.

Фюзеляж овальной формы из труб, обтянут полотном, башни для стрелков обшиты электроном или дюралем.

Шесть бензиновых баков расположены в центре по обе стороны от моторов.

Места экипажа и бензиновых баков могут быть покрыты съемной броней.

Шасси разнесено, убирается в полете. Колеса низкого давления («дутики») с тормозами. Иной амортизации, кроме колес, шасси не имеет. На зимнее время устанавливается другое шасси, не убирающееся в полете и с масляной амортизацией.

В гражданском варианте самолет вмещает 11 пассажиров, в почтовом варианте – шесть. Разобранный на части самолет можно перевозить по железной дороге.

Выбор геометрических соотношений в самолете ничем не оправдан. Подбор оперения также не оправдан, статические коэффициенты не приведены, продувки не делались. Например, площадь горизонтального оперения составляет 13,8% от площади крыла. Этот процент является средним для самолетов нормальной длины (где доходит до 15-15,5%), но проектируемый самолет имеет очень короткий хвост.

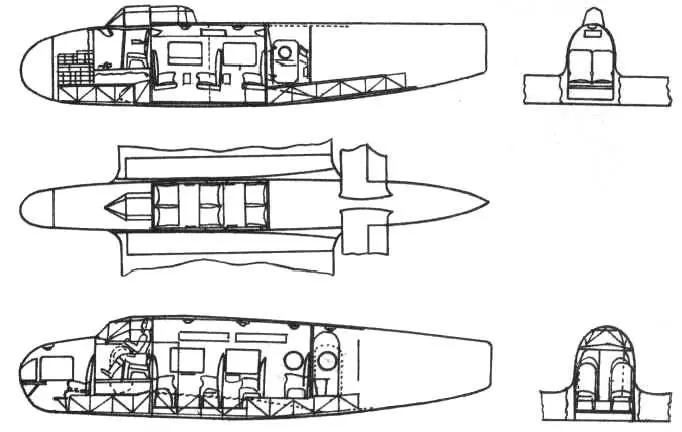

Пассажирский самолет К-12 (11-местный) с мотором М-22

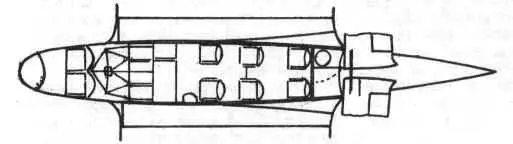

Размещение грузов в почтово-пассажирском (6-местном) самолете К-12 с мотором М-22

При подборе не указана серия винтов, которой пользовались при расчетах. Результатов проверки достаточности высоты профиля (с точки зрения прочности) также не представлено. Данные о продувке крыла или самолета в проектной документации отсутствуют.

Введение в конструкцию крыла предкрылков, клапана типа «Нортроп», подкрылков, шайб, разрезного профиля нигде не отражено в представленном аэродинамическом расчете. Даже посадочная скорость определена по обычной формуле. Зачем вводить все эти конструктивные усовершенствования, если диапазон скоростей (58-80 км/ч) предлагается как для обычного самолета?
