Ростислав Ангельский - Отечественные противотанковые комплексы

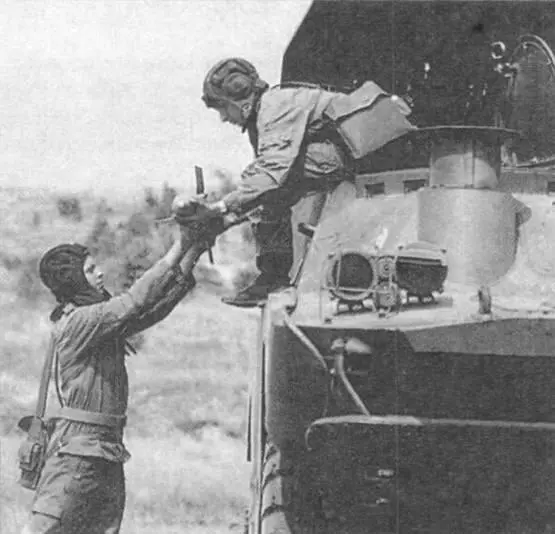

Загрузка боекомплекта в боевую машину 9П122 комплекса «Малютка»

Надо отметить, что путь от «Шмеля» к «Малютке» не был прямым. Как уже отмечалось, в пятидесятые годы разработка легких пехотных противотанковых ракет из-за отсутствия опыта и необходимых малогабаритных комплектующих и элементной базы вынужденно трансформировалась в создание ракет для самоходных комплексов. Тем не менее, армия нуждалась в носимом комплексе, и еще до завершения разработки «Шмеля» коллектив коломенского СКВ во главе с Шавыриным в соответствии с постановлением от 30 мая I960 г. приступил к проектированию новой противотанковой ракеты «Скорпион» с весовыми показателями и характеристиками бронепробиваемости, соответствующими первоначальным требованиям к «Шмелю» при вдвое большей максимальной дальности – 3 км. Предусматривалось представление на комплексные испытания пехотного комплекса в конце I960 г., а самоходного комплекса на БРДМ – на полгода позже.

Однако разработка «Скорпиона» не была доведена до конца. После проведения сотен успешных испытательных пусков руководство коломенского СКВ мужественно пошло на нелегкий шаг – отказаться от дальнейших работ по этой теме и переключить все средства и силы на создание принципиально новой, в полтора раза более легкой ракеты СКВ-129, в дальнейшем получившей наименование «Малютка».

Хотя июльским постановлением 1959г. тематика пехотных противотанковых комплексов была закреплена за СКВ, тульское ЦКБ-14 не осталось в стороне и предложило свою ракету под наименованием «Овод», практически не уступающую «Малютке» по уровню массо-габаритных показателей.

В результате правительственным постановлением от 6 июля 1961 г. была задана конкурсная разработка комплексов «Овод» и «Малютка», а работы по «Скорпиону» прекратили. Оба новых комплекса должны были создаваться в переносном и самоходном вариантах, иметь максимальную дальность 3 км, бронепробиваемость 180…200 мм при угле встречи 60°. Масса ракет ограничивалась величиной 8… 10 кг.

Забегая вперед, отметим, что в конечном счете тулякам не удалось выиграть конкурс, хотя в их разработке было реализовано немало перспективных решений. В частности, пуск ракеты производился непосредственно из коробчатого транспортно-пускового контейнера, в котором она поставлялась промышленностью и эксплуатировалась в войсках. В ракете предусматривалось применение разогреваемой газами стартового двигателя ампульной электрической батареи и гироскопа с пиротехнической раскруткой. Но в целом ракета 9М12 по большинству технических решений представляла собой исправленное и уменьшенное «переиздание» «Шмеля». Проигрыш тульских конструкторов предопределили отставание от «Малютки» по ходу отработки, не отвечающая заданным требованиям максимальная дальность пуска, а также меньшая бронепробиваемость боевой части.

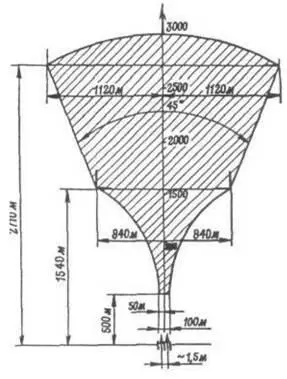

Зона поражения при стрельбе ПТУР «Малютка»

Создателям «Малютки» потребовалось реализовать немало новшеств для того, чтобы при выполнении заданных боевых характеристик уложиться в приемлемое значение стартового веса.

Прежде всего упростили систему управления ракетой. Если на «Шмеле» было установлено в общей сложности шесть рулевых машин, то на «Малютке» удалось обойтись всего одной, перемещающей насадки (дефлекторы) на двух противоположных косонаправленных соплах маршевого двигателя. При этом попеременно осуществлялось управление по тангажу и курсу, так как ракета в полете вращалась относительно продольной оси с постоянной угловой скоростью 8,5 об./с. Первоначальный проворот по крену придавался при работе стартового двигателя с соответствующей ориентацией осей сопл. Далее вращение поддерживалось за счет установки плоскости крыльев под углом к продольной оси ракеты. Для увязки углового положения ракеты с наземной системой координат использовался трехстепенной гироскоп с механической раскруткой, осуществляемой в процессе старта посредством ленты – по схеме, аналогичной запуску тросом лодочного мотора. На ракете вообще отсутствовали бортовые источники электропитания, а единственная рулевая машина работала от тока, поступающего от наземной аппаратуры по одной из цепей трехжильного провода.
