Владимир Котельников - Бомбардировщик B-25 «Митчелл»

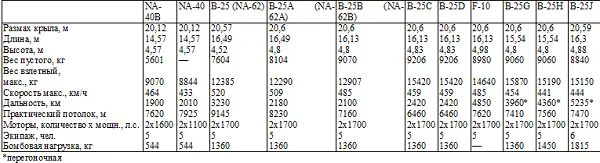

ТТХ различных модификаций В-25

Данное описание опирается на конструкцию модификаций С и D с указанием изменений, внесенных на машинах других вариантов.

Бомбардировщик В-25 — двухмоторный цельнометаллический свободнонесущий моноплан. Он имел фюзеляж типа полумонокок с несущей обшивкой. Поперечное сечение переменное, прямоугольное со скругленными углами. Основу силового каркаса фюзеляжа составляли четыре лонжерона, идущих по всей длине фюзеляжа. Продольно размещалось также большое число мелких стрингеров. Для облегчения в силовую схему включались полы кабин и балки бомбодержателей. В носовой части фюзеляжа размещались кабина бомбардира или отсек вооружения (альтернативно). Кабина бомбардира имела остекление спереди, сверху и по бокам. За ней и выше нее находилась пилотская кабина. Слева — место командира самолета, справа — второго пилота. Под полом располагалась ниша для уборки носовой стойки шасси. Пилоты, штурман и бомбардир поднимались к своим рабочим местам через люк в днище, открывающийся наружу. Люк — между нишей носовой стойки и бомбоотсеком. При этом из люка вытягивалась небольшая лесенка.

Поднявшись в самолет, бомбардир должен был проползти по узкому туннелю, обходящему нишу шасси. Штурман сидел за пилотами. В его отсеке было два окна — по одному с каждого борта. На потолке имелось астронавигационное окно, позже замененное выпуклым блистером.

Бомбоотсек занимал всю среднюю часть фюзеляжа. От места штурмана двустворчатая дверь вела в низкий проход над бомбоотсеком, обеспечивавший сообщение с остальными членами экипажа. Проход вел к месту стрелка-радиста. В кабине стрелков было три небольших окна по правому борту. Здесь размещалась радиостанция, а также верхняя и нижняя турели. Кабина заканчивалась бронеперегородкой с дверью, ведущей в хвостовой отсек. В его задней оконечности был сделан наблюдательный блистер. Наблюдатель располагался в лежачем положении на специальном матрасе.

Крыло самолета в плане трапециевидное. Расположение его относительно фюзеляжа — среднее. Крыло состояло из центроплана, выполненного интегрально с фюзеляжем, и консолей. Центроплан с двумя лонжеронами — штампованными балками переменного сечения. Консоли — однолонжеронные, но по их задней кромке шла вспомогательная балочка, к которой крепились элероны. Интересно, что лонжероны центроплана не соединялись напрямую с лонжеронами консолей, а крепились через мощную стыковую нервюру. Обшивка крыла несущая, гладкая, подкрепленная изнутри часто расставленными стрингерами из бульб-профилей.

Аэродинамический профиль крыла у корня NACA 2307, у законцовок — более тонкий NACA 4409. Секции центроплана устанавливались с поперечным V, консоли — горизонтально.

На задней кромке крыла были смонтированы посадочные щитки Фаулера и элероны. Щитки — цельнометаллические, элероны имели дюралевый каркас и полотняную обтяжку. Оба элерона снабжались триммерами.

Оперение самолета двухкилевое, свободнонесущее. Рули высоты и направления с металлическим набором и полотняной обтяжкой. Все рули оснащались триммерами.

Шасси трехколесное, с носовой стойкой, убирающееся в полете. Все три стойки имели масляно-пневматические амортизаторы. Носовое колесо поворотное, изготовленное фирмой «Хьюз», с диаметром пневматика 0,76 м. Стойка имела демпфер колебаний («шимми»). Колеса основных «ног» шасси фирмы «Гудьир», с резиной диаметром 1,12 м, оснащались двухсторонними гидравлическими тормозами. Управление тормозами — от педалей. Аварийный привод тормозов — пневматический. Баллон для этой цели находился в кабине бомбардира.

Все стойки шасси в полете убирались гидроприводом по полету назад. Передняя стойка укладывалась в специальную нишу фюзеляжа, основные — в задние части мотогондол. В убранном положении колеса полностью закрывались створками.

Аварийный выпуск шасси у ранних модификаций — механический. Одну лебедку, для носовой стойки, ставили у бомбардира, другую, для основных, — у стрелка-радиста. Начиная с серии С-5 был введен выпуск шасси аварийной ручной гидропомпой. У пилотов имелась световая сигнализация, сообщающая о положении стоек и створок шасси. Если стойки после выпуска не вставали на замки, в кабине раздавался еще и звуковой сигнал.
